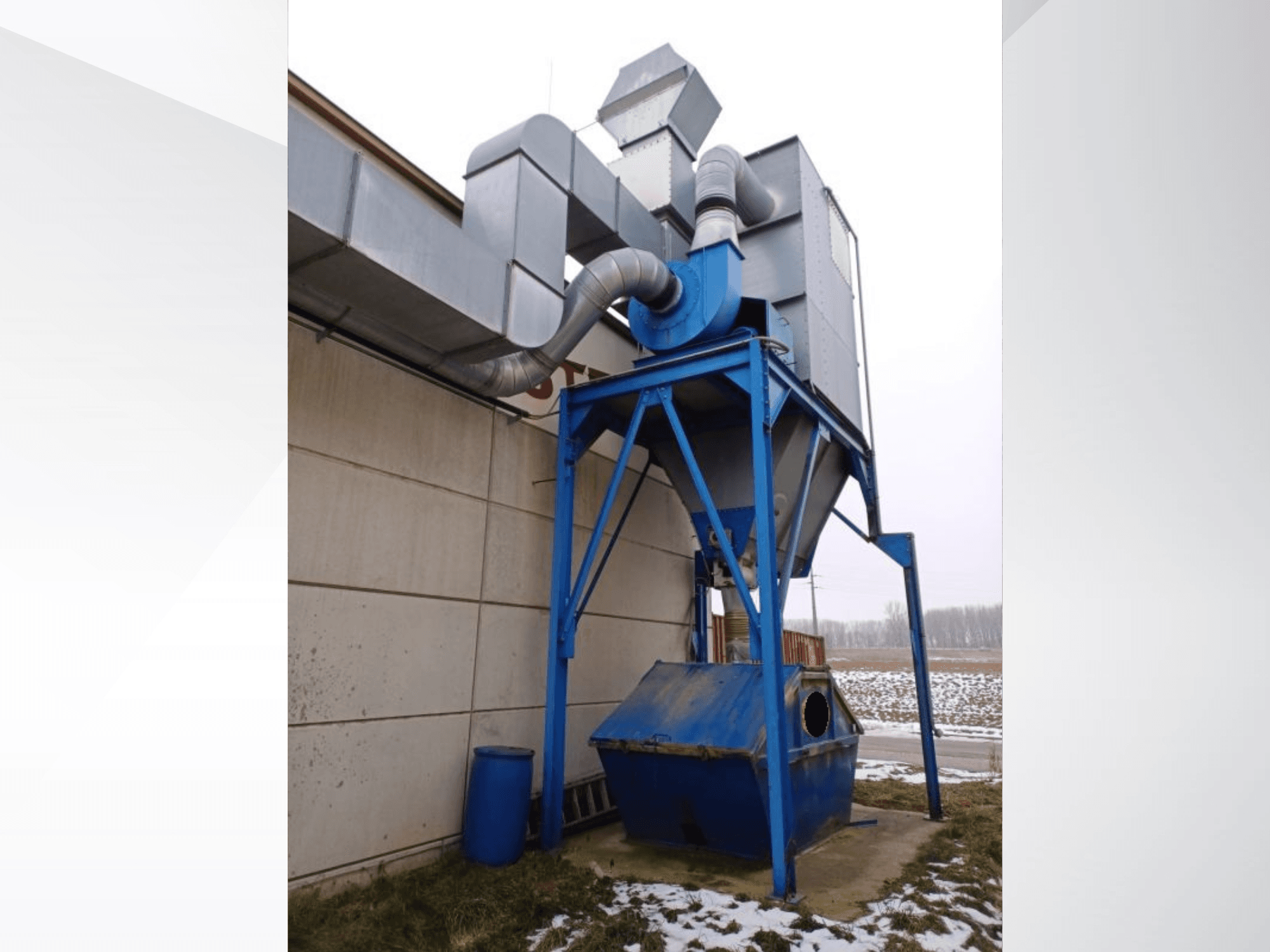

LBH - Suction systemAT-OTH-LBH-2002-00001

• Возвратный воздух/вытяжной воздух (технические данные):

  • Сечение воздуховода: 700 x 700 мм

  • Скорость возвратного воздуха: 7,5 м/с

  • Скорость вытяжного воздуха в мастерской: <0,5 м/с

  • Звуковое давление на расстоянии 3 м от выхода вытяжки (летний режим работы): 55 дБ(A)

• Вытяжной вентилятор:

  • Конструкция: Радиальный вентилятор с ременным приводом (рабочее колесо статически/динамически сбалансировано)

  • Тип: VSR-080-0450-K

  • Мощность двигателя: 22 кВт

  • Расход воздуха: 13 750 м³/ч

  • Полное давление: 3000 Па

  • Диаметр основной трубы (со стороны вентилятора): 450 мм

  • Скорость вытяжки: 24 м/с

  • Звуковое давление на высоте 3 м: 78 дБ(A)

• Промежуточная система фильтрации:

  • Фильтрующий материал: Шланги из полиэфирного иглопробивного материала

  • Очистка: 2 вибрационных мотора, каждый 180 Вт / 3 000 мин-1

  • Площадь фильтра: 155 m²

  • Нагрузка на площадь фильтра: 88 м³/ч на м²

  • Остаточная пыль в чистом воздухе: <0,2 мг/м³

  • Категории применения: U, S, G

  • Установка: На открытом воздухе с оцинкованной защитной облицовкой

  • Приводы: Мотор-редуктор для винтового конвейера 0,55 кВт; Мотор-редуктор для шлюза (поворотный клапан) 0,55 кВт

• Система трубопроводов (технические данные):

  • Основная труба для отвода стружки: Ø459 мм

  • Скорость воздуха в местах отбора: 22-26 м/с

Дополнительное оборудование

• Воздуховоды и безопасность:

  • Оцинкованный воздуховод возвратного/вытяжного воздуха

  • Проверенный противопожарный клапан K90 в проеме стены

• Управление/автоматизация:

  • Частотный преобразователь (VFD) в распределительном шкафу/шкафу управления для переменного объема воздуха

• Вибрация/шумоизоляция:

  • Вентилятор установлен на виброгасители

  • Компенсаторы на стороне всасывания и давления

• Выгрузка и перемещение фильтров:

  • Винтовой конвейер (разгрузочный шнек) с червячным приводом

  • Поворотный клапан (шлюз) с резиновыми уплотнительными элементами; звездочка/цепной привод

  • Контейнер для сбора стружки (под разгрузкой фильтра)

• Системы защиты и безопасности:

  • Линия пожаротушения с форсунками, выведенными наружу и вниз, заканчивающаяся С-образной муфтой

  • Разрывные устройства (взрывозащита) согласно VDI 3673

• Трубопроводы и соединительная арматура:

  • Оцинкованная трубопроводная сеть с трубами, коленами, отводами, хомутами

  • Переходы/рукава к машинам

  • Гибкие вытяжные шланги с хомутами

  • Оцинкованные запорные клапаны для неиспользуемых точек отбора
