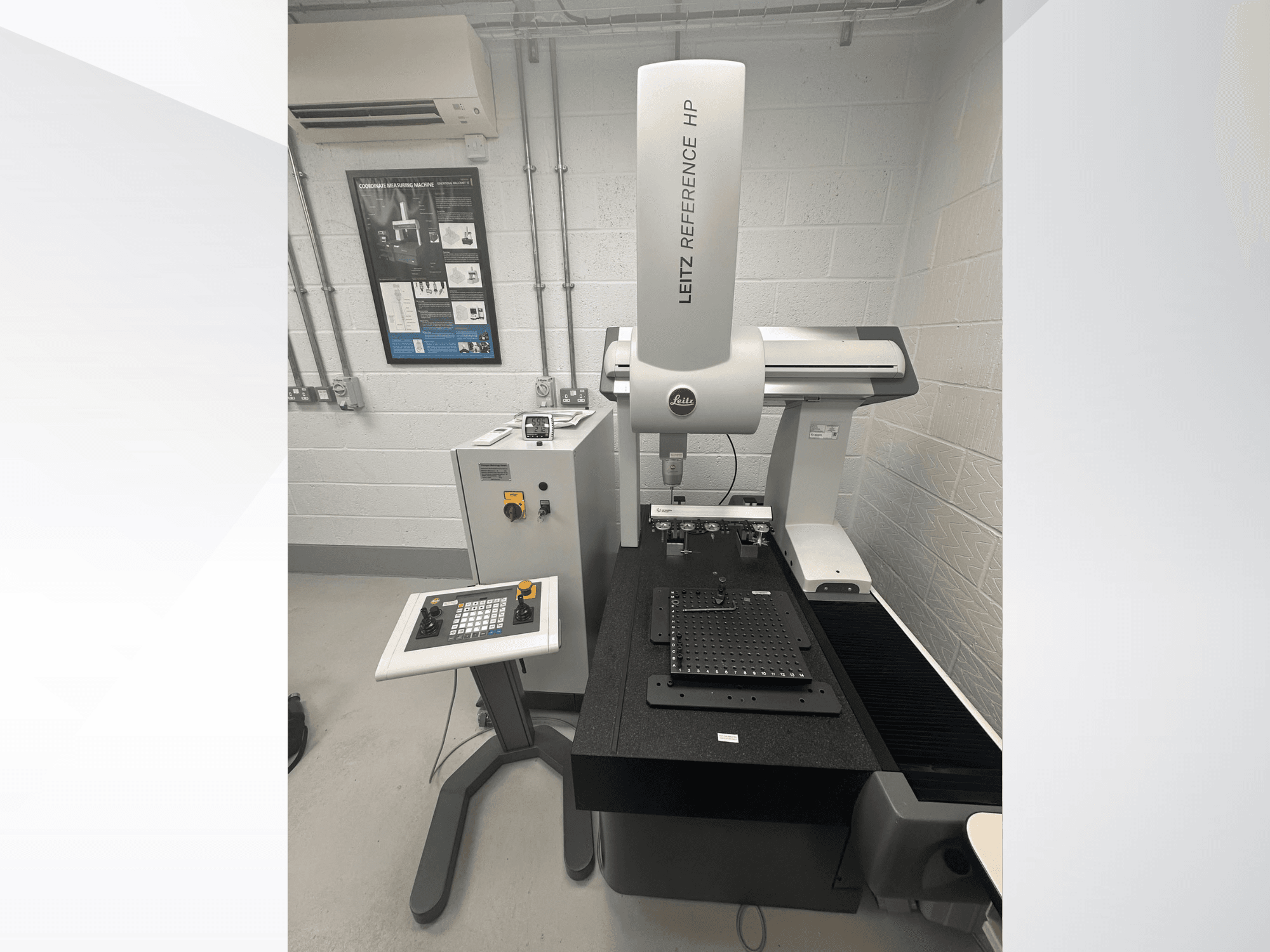

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Осмотр: Возможен по предварительной договоренности; можно увидеть оборудование в рабочем состоянии

• Инкотермс/Получение товара: EXW Технические характеристики

• Точность (MPE-E): 0,70 + L/400 мкм

• Погрешность зондирования (MPE-P): 0,80 мкм

• Стол: Гранитный

• Система щупа: Hexagon LSP-X3

• Зажим щупа: HP-S-X3

• Устройство смены щупа: 5-позиционный держатель щупов Hexagon

• Порты смены: HR-X3-P

• Контроллер: контроллер Leitz в отдельно стоящем шкафу

• Управление оператором: панель Leitz с двумя джойстиками и аварийной остановкой История/обслуживание станка

• Август 2020 г.: Станок и принадлежности поставлены в новом состоянии компанией Hexagon Metrology

• Сентябрь 2020 г.: Пакет программного обеспечения поставлен компанией Hexagon

• Февраль 2021 г.: приобретено 6 дополнительных ступенчатых щупов M2

• Апрель 2021 г.: Установка и ввод в эксплуатацию в Андовере инженером компании Hexagon (отчет об установке/обслуживании, № 15320)

• Последняя калибровка: 16 мая 2023 г., выполнена компанией Hexagon Metrology

  • Стандарт: ISO 10360-2:2001

  • Сертификат: CAA/REF769/543/16052023

  • Результат: калибровка соответствует техническим требованиям заказчика

  • Сертификат предоставляется по запросу

  • Срок действия калибровки: до 24 мая 2024 г.

Дополнительное оборудование

• QUINDOS версия 2023

• Пакет «I++ Simulator + QUINDOS»

• Дополнительная модель КИМ

• Менеджер лицензий для пакета дополнений

• Передача лицензии на программное обеспечение: подлежит подтверждению со стороны Hexagon Периферийные устройства и приспособления

• Рабочая станция HP с 2 мониторами

• Кинематическое крепежное приспособление:

  • Универсальная кинематическая основа Swift-Fix (1)

  • Кинематические пластины Swift-Fix 300 × 300 × 16 мм (2)

• Керамическая эталонная сфера Ø30 мм (1) Щупы, держатели, адаптеры и оборудование для смены

• Порты сменного устройства HR-X3-P (5)

• Комплект щупов

• Специальные держатели щупов (3)

• Держатель для 8 щупов M5 + 8 щупов Ø2 мм (1)

• Адаптер для щупов M5/M2 (1)

• 5-позиционный держатель щупов M2 (1)

• Стилусы M2 ступенчатые: 4 + 6

• Тангометр M2 R1 (1)

• Специальные щупы из рубина Ø0,3 мм (8)

• Специальный щуп из рубина/карбида Ø 1 мм (1)

• Стилус из Si3N4 Ø1,5 мм (1)

• Рубиновый щуп Ø3 × 35 мм (1)

• Рубиновый щуп Ø3 × 50 мм (1)

• Рубиновый щуп Ø5 × 60 мм (1)

• Титановый удлинитель (1)

• Вращающийся соединитель (1)

• Регулируемые кубики (2)

• Куб M5 (1)
