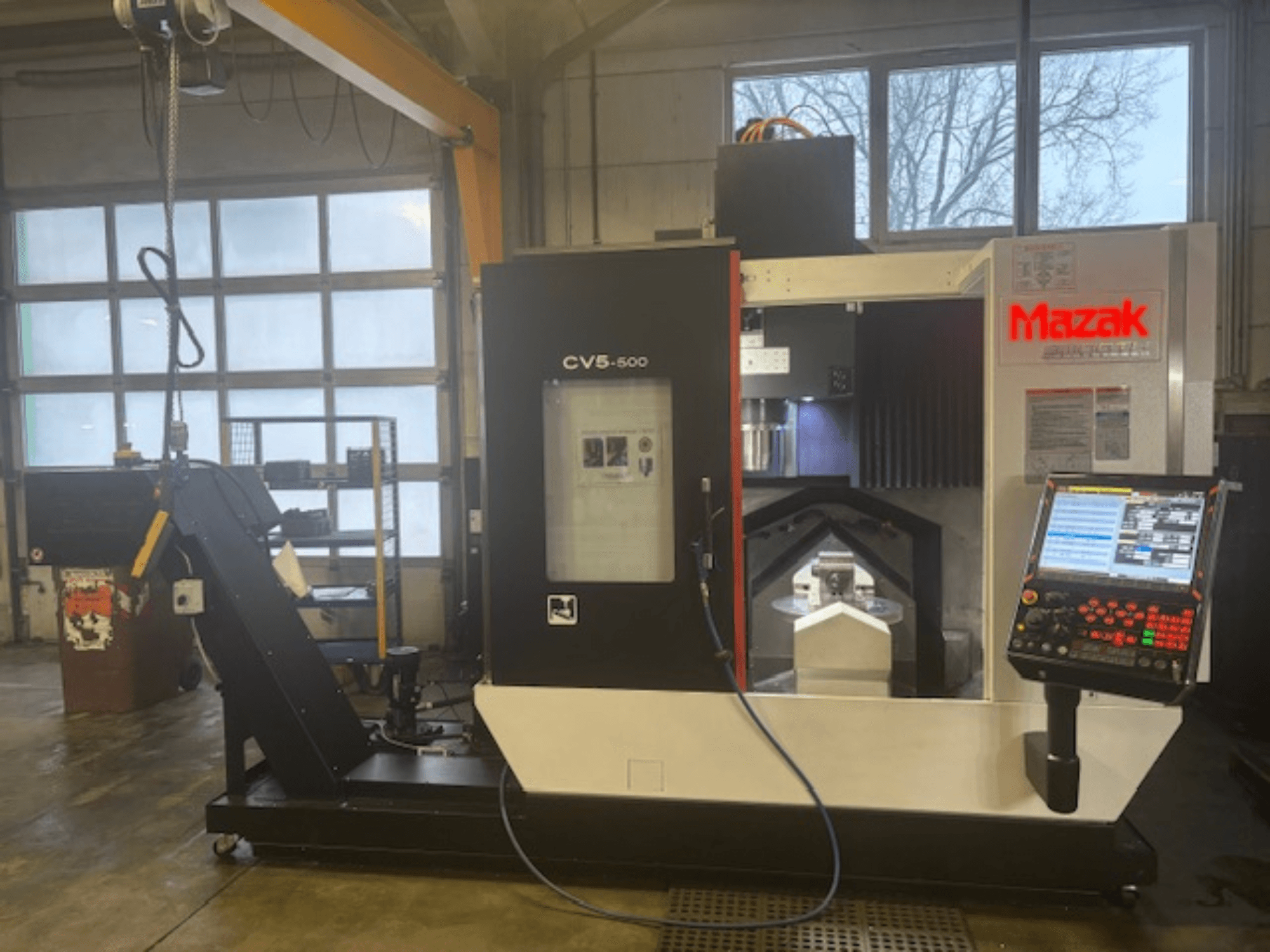

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Электрическая нагрузка

  • Кажущаяся мощность (40% работы): 45,5 кВА

  • Постоянная кажущаяся мощность: 43,4 кВА

  • Электрическое подключение: 3-фазный переменный ток 380/400/415/440/460/480 В ±10%; 50/60 Гц ±1 Гц

• Пневматика

  • Давление: 5-9 бар

  • Расход воздуха: 26 л/мин

  • Выдув воздуха через шпиндель: 345 л/мин

• Шпиндель

  • Шпиндель: Крутой конус 40°

  • Ступени передачи: 2-ступенчатая (электрическая)

  • Номинальная мощность (инверторный двигатель переменного тока): 18,5 кВт (10%), 15,0 кВт (25%), 11,0 кВт (40% и непрерывно)

  • Максимальный крутящий момент: 119,4 Нм (10%), 95,5 Нм (25%), 70,0 Нм (40%); непрерывный 57,3 Нм

• Оси, подачи, рапиды

  • Количество одновременно работающих осей: 5

  • Быстрая траверса X/Y/Z: 36 м/мин

  • Быстрая траверса B/C: 30 мин-¹

  • Скорость подачи X/Y/Z: 36 000 мм/мин

• Стол

  • Диаметр: 500 мм

  • Резьбовые отверстия: M16 × 2

  • Контрольное отверстие: Ø50 мм H6 (+0,016 / -0,000 мм)

• Вместимость заготовки

  • Максимальный диаметр: 500 мм

  • Максимальная высота: 320 мм

• Ходы / Рабочая зона

  • Поворот/индексация оси B: 220° (±110°), 0,0001°

  • Поворот по оси C: 360°

  • Расстояние носик шпинделя - столешница (горизонтально): 50-520 мм

  • Расстояние шпиндель - центр стола (вертикальное): 95-565 мм

• Автоматический сменщик инструмента

  • Позиции инструмента: 30 (дополнительный магазин: 48)

  • Выбор: Случайный, кратчайший путь

  • Держатель инструмента: MAS BT 40 или SK 40

  • Тяговый болт: Yamagaxi ANSI тип

  • Максимальный диаметр инструмента: 80 мм (прилегание занято) / 125 мм (прилегание свободно)

  • Максимальная длина инструмента: 300 мм

  • Время смены инструмента (от стружки к стружке): 4.60 s

• Вместимость резервуаров

  • Смазка для направляющих/шариковых винтов: 1.80 l

  • Гидравлическое масло: 5,0 л

  • Охлаждающая жидкость шпинделя: 26.0 l

  • Опция: 18 000 мин¹ Охлаждающая жидкость шпинделя (масляный бак): 60 l

  • Общий объем бака: 320,0 л

Дополнительное оборудование

• Пакет мониторинга/датчиков

  • Аналоговые входы: 4 × 0-10 V

  • Цифровые входы: 8

  • ACC-SENSOR.1AXIS.10M: 1-осевой акселерометр с кабелем 10 м

  • Активный датчик мощности (Размеры: 8105 × H85 мм)

  • Toolscope IP для DIN-рейки Rev.4

  • Функциональность промышленного ПК в шкафу управления

  • Связь и управление через HMI

  • PM: Контроль инструмента и процесса

  • Обнаружение поломки инструмента

  • Самообучающийся предел износа

  • Фиксированные и динамические диапазоны допусков

  • Стратегия мониторинга производительности процесса

  • Контроль столкновений со всеми системами Goliog

  • Монтаж на DIN-рейку в шкафу управления

  • Размеры: 812 × H90 × D62 мм

  • Документация, включая Toolscope

• Транспортер для сбора стружки (справочные размеры: ширина станка 3 365 мм, включая транспортер для сбора стружки)
