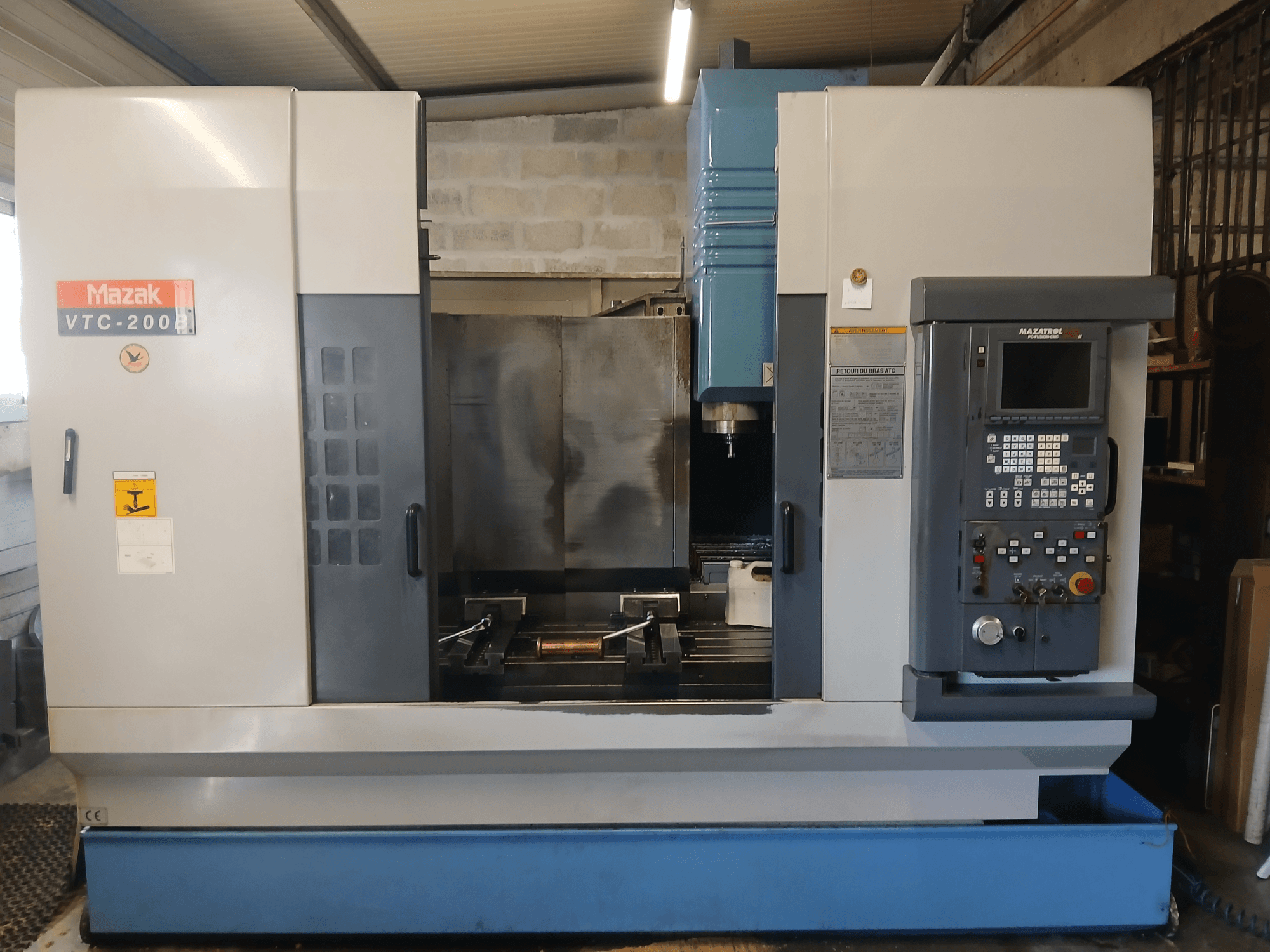

Mazak - VTC 200 BFR-MIL-MAZ-2001-00001

Производительность обработки:

• Фрезерование (S45 JIS): 416 см³/мин

• Сверление (S45 JIS): 25 мм

• Нарезание резьбы (S45 JIS): M24 x P3

Стол:

• Размер: 1460 × 510 мм

• Т-образные пазы: 5

• Шаг Т-образных пазов: 100 мм

• Ширина Т-образного паза: 18 мм

• Высота стола: 750 мм

Шпиндель:

• Нос шпинделя по отношению к столу: Макс 690 мм / Мин 180 мм

• Центр шпинделя до колонны: 530 мм

Двигатель шпинделя:

• 10 мин: 15 кВт

• 30 мин: 11 кВт

• Непрерывный: 7,5 кВт

• Максимальный крутящий момент: 98 Нм

Быстрое перемещение:

• X: 30 м/мин

• Z: 30 м/мин

Скорость подачи резания:

• X: 8 м/мин

• Z: 8 м/мин

Устройство смены инструмента:

• Тип инструмента: CAT40

• Максимальный Ø инструмента с соседним инструментом: 80 мм

• Максимальный Ø инструмента без соседнего инструмента: 110 мм

• Максимальная длина инструмента: 350 мм

• Время смены инструмента (от чипа к чипу): 4.7 s

Система охлаждения:

• Резервуар: 300 L

• Давление: 0,5 кг/см²

• Расход: 20 л/мин

Электрические данные:

• Установленная мощность: 22,7 кВА

Подача воздуха:

• Давление: 5 кг/см²

• Расход: 140 л/мин

Стандартная комплектация:

• Полный корпус

• Охлаждающая жидкость через шпиндель

• Автоматическое измерение длины инструмента

• Адаптивное управление подачей

• Контроль срока службы инструмента

• Обнаружение поломки инструмента

• Интерфейс RS-232C

• Интерфейс PCMCIA

• Считыватель дискет 3,5"

• Станок, соответствующий требованиям CE

• Подготовка бокового транспортера стружки

Примечание: станок подготовлен для бокового транспортера микросхем (транспортер в комплект не входит)
