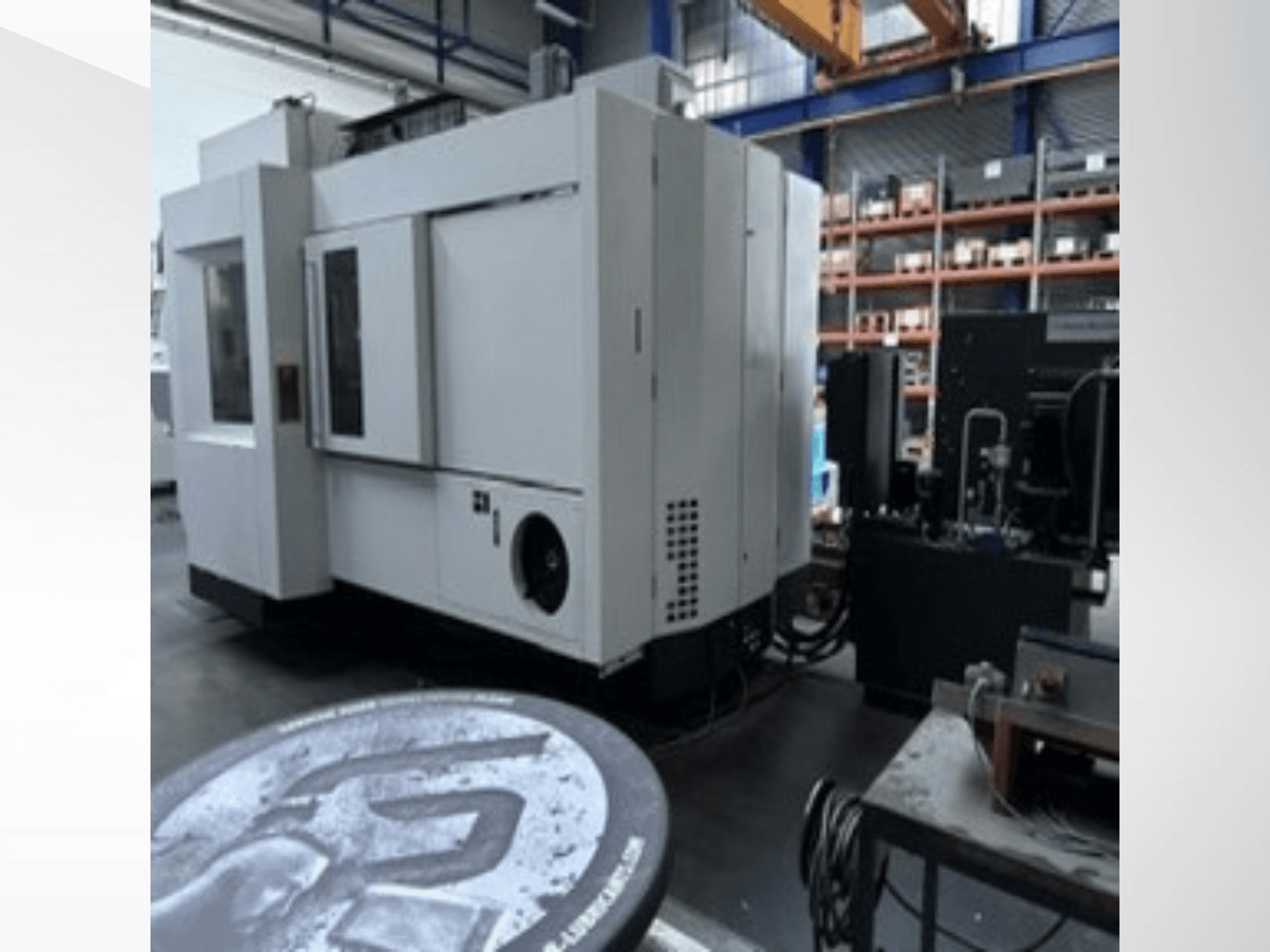

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Блок управления: Heidenhain iTNC 530 HSCI FS (MC 6541 с HDR и двухъядерным процессором Core i7-3 1,7 ГГц, цветной TFT-дисплей 15,1")

- Ход по оси X: 1350 мм

- Ход по оси Y: 1150 мм

- Ход по оси Z (горизонтальный шпиндель): 895 мм

- Ход по оси Z (вертикальный шпиндель): 700 мм

- Вылет мотор-шпинделя относительно оси Z: 700 мм

- Диапазон поворота оси A: от +16° до -120° (общий диапазон 136°)

- Диапазон поворота оси C: n × 360°

- Количество одновременно работающих осей: 5 / 5

- Диаметр поворотного стола: Ø 1100 мм (с уплощением с двух сторон до 1000 мм)

- Центрирование стола: Ø 50 H6

- Т-образные пазы: 9 пазов, расстояние 100 мм, ширина 18 H12

- Макс. нагрузка на стол (при центрировании): 1600 кг

- Зажимной момент стола: 8000 Нм

- Крутящий момент привода стола (100 % ED / макс.): 1130 Нм / 2300 Нм

- Макс. скорость стола: 40 об/мин

- Быстрая подача / скорость подачи (X, Y): 15 / 32 м/мин

- Скорость ускоренной подачи / скорость подачи (Z): 15 / 32 м/мин

- Скорость подачи по оси A / быстрая подача: 11 / 20 об/мин (4000 / 7200 °/мин)

- Макс. усилие подачи: 10 кН

- Ускорение: 4 м/с²

- Скорость вращения шпинделя: 0–15 000 об/мин

- Конус шпинделя: HSK-A63 (DIN 69893-1)

- Мощность шпинделя (S6, 40 % рабочего цикла): 38 кВт

- Крутящий момент шпинделя (S6, 40 % рабочего цикла): 193 Нм

- Вместимость инструментального магазина: 46 позиций (HSK-A63)

- Макс. диаметр инструмента: 80 мм (при полной загрузке) / 130 мм (при частичной загрузке)

- Макс. длина инструмента: 300 мм

- Макс. вес инструмента: 8 кг

- Макс. нагрузка на магазин: 200 кг

- Время перехода от одной заготовки к другой: прибл. 11 с

- Система охлаждения и удаления стружки: конвейер для стружки с внутренней подачей охлаждающей жидкости (IKZ 18–80 бар, с регулировкой частоты), блок ленточного фильтра 30 мкм, станция для мытья рук

- Внешняя подача охлаждающей жидкости: 7 бар, 28 л/мин

- Продувка шпинделя сжатым воздухом: да (до 10 бар)

- Системы измерения и калибровки: 3D-инфракрасный контактный датчик Renishaw OMP60 HSK-A63, двухкомпонентная лазерная система измерения инструмента Renishaw NC4, KinematicsOpt

- Интеллектуальные функции станка: APS (усовершенствованная система управления процессом), ITC (интеллектуальное управление температурным режимом), удалённый сетевой доступ DNC, удалённая помощь rConnect Live

- Наработка:

* Управление включено (Steuerung ein): 46 889 ч 58 мин 07 с

* Станок включен (Maschine ein): 42 786 ч 48 мин 49 с

* Время выполнения программы (Programmlauf): 9 929 ч 46 мин 01 с

* Приводы включены (Antriebe Ein): 34 546 ч 44 мин 31 с

* Время работы шпинделя (Spindel Ein): 5 660 ч 25 мин 27 с

- Основные моменты журнала технического обслуживания / ремонта:

* Шпиндель заменен 10.11.2021 (шпиндель GF для 2/782) на новый узел 29.11.2021

* Жесткий диск заменен 23.12.2022

* Приводной блок заменен 24.05.2023

* Замена поворотного проходного узла (Drehdurchführung) 07.09.2023

* Выравнивание оси A и регулировка шпинделя 21.02.2026

- Рабочее напряжение: 3x 400 В (+6 %/-10 %), 50 Гц

- Подключённая нагрузка: 67 кВА / 61 кВт (с IKZ)

- Предохранитель: 125 А

- Подача сжатого воздуха: 6 + 0,5 бар, прибл. 300 л/мин
