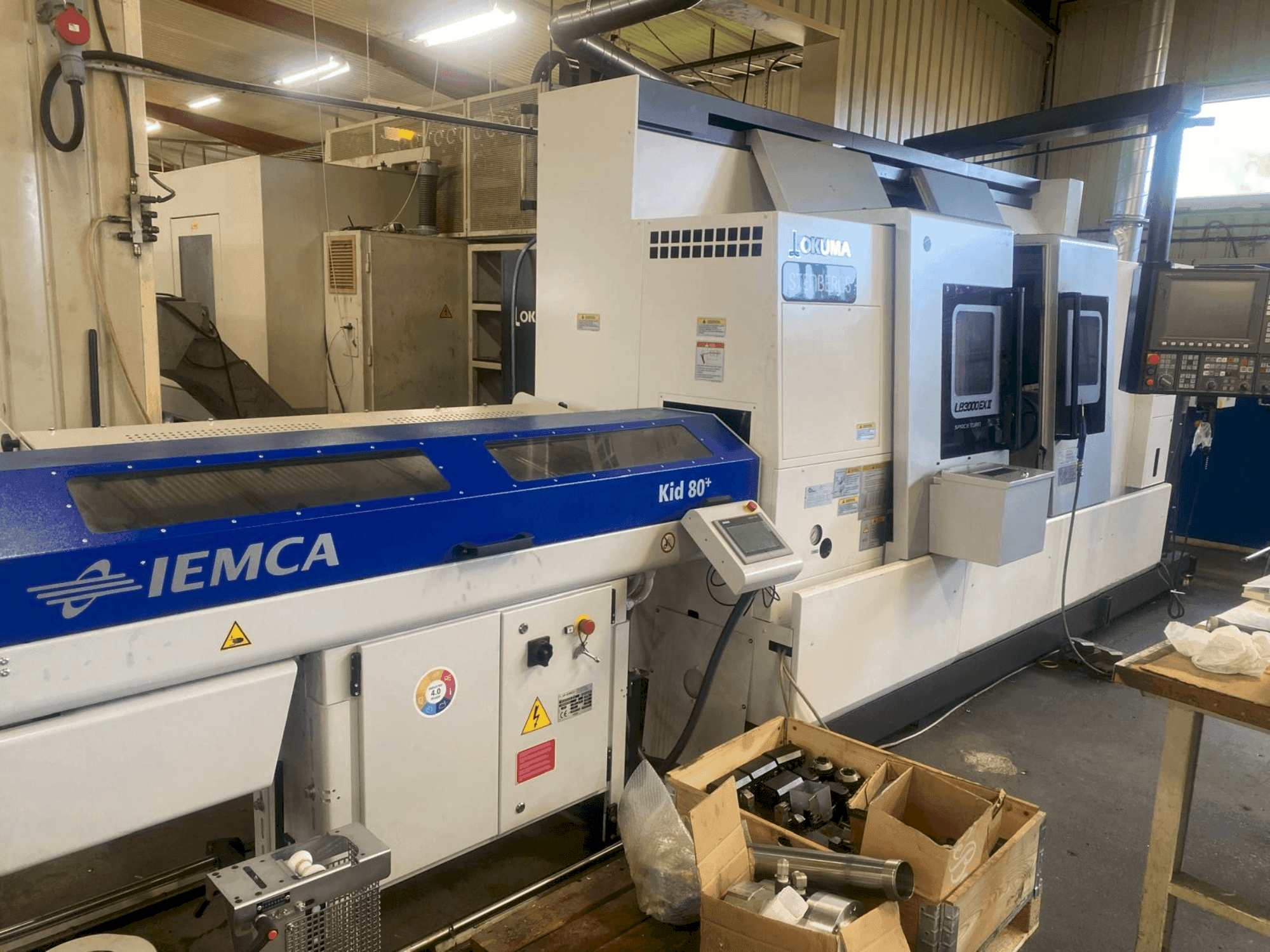

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Расстояние между концами шпинделей: 1085 мм

• Максимальный диаметр токарной обработки: 340 мм

• Пропускная способность по трубке главного шпинделя: 80 мм

• Отверстие вспомогательного шпинделя: 63 мм

• Пропускная способность стержня через вытяжную трубу вспомогательного шпинделя: 52 мм

• Скорость вращения приводных инструментов: 45–6000 об/мин

• Система управления: Okuma OSP P300L (OSP Suite), экран 15 дюймов

• Конфигурация: главный шпиндель (слева) + вспомогательный шпиндель (справа), ось Y, револьверная головка с приводными инструментами (радиальное крепление инструмента)

• Максимальный диаметр токарной обработки: 340 мм

• Частота вращения шпинделей:

  • Левый (главный): 42–4200 об/мин

  • Правый (дополнительный): 50–6 000 об/мин

• Двигатели шпинделей:

  • Левый (основной): PREX 30/22 кВт

  • Правый (дополнительный): PREX 11/7,5 кВт

• Специальный главный шпиндель (опция «Big Bore»): Ø91 мм, цанга JIS A2-8, 42–4 200 об/мин, PREX 30/22 кВт, максимальный крутящий момент 700 Нм

• Функции управления/мониторинга:

  • Ориентация шпинделя

  • Мониторинг режущей нагрузки («Load Monitor»), выбираемый для всех осей и шпинделей

  • Диалоговое программирование One-Touch IGF M-E

  • Контроль ресурса инструмента: по количеству заготовок, по времени резания, по режущей нагрузке; автоматическая замена аналогичного инструмента или остановка/сигнал тревоги в случае отсутствия запасного инструмента

• Опции станка: Дополнительная промывка для левых крышек направляющих

Дополнительное оборудование

• Патрон SMW 250 мм на главном шпинделе

• Патрон Kitagawa 170 мм на вспомогательном шпинделе

• 6 комплектов мягких губок

• 4 прямых приводных держателя инструмента

• 4 угловых приводных держателя инструмента

• 2 держателя для двойных токарных инструментов

• 4 держателя расточного стержня

• 8 держателей для стандартных токарных инструментов

• 8 держателей ER с прямым зажимом и примерно 30 цангами ER

• Зажимные устройства (патроны)

  • SMW‑Autoblok BBD250‑77 / A8, гидравлический 3-кулачковый патрон

    • В комплект входят: 1 комплект мягких верхних губок, гидравлический цилиндр VN170‑77, тяговая труба с внутренним диаметром 72 и фланцем цилиндра

    • Максимальная скорость: 4 000 об/мин; диаметр зажимаемого прутка: Ø72 мм

  • Kitagawa B206 (Ø170 мм), гидравлический 3-кулачковый патрон

    • В комплект входят: 1 комплект мягких верхних губок, гидравлический цилиндр SR1146, вытяжная трубка/фланец цилиндра, выталкиватель

    • Максимальная скорость: 6 000 об/мин

• Транспортировка заготовок

  • Улавливатель заготовок, поворотный ковш, Ø80 × L150 мм, макс. 5,8 кг

• Удаление стружки

  • Конвейер для стружки Cromar для LB3000 EX II C1000, реечный, с правым выходом

• Подача прутков и интерфейсы

  • Интерфейс питателя прутков (OSP P300L)

  • Устройство подачи прутков IEMCA KID 80+ (SX – левое) для станка Okuma LB3000 EX II

    • В комплект входят: сенсорный экран HMI 7", комплект механических и электрических интерфейсов, дополнительный комплект освещения, комплект роликовых направляющих для круглых и шестигранных прутков, удлинитель шпинделя, толкатель прутка D=26 мм, толкатель прутка D=15 мм, бумажные руководства

    • Принадлежности: Напольная рама для продольного перемещения по оси Z; втулка шпинделя/редукторная втулка
