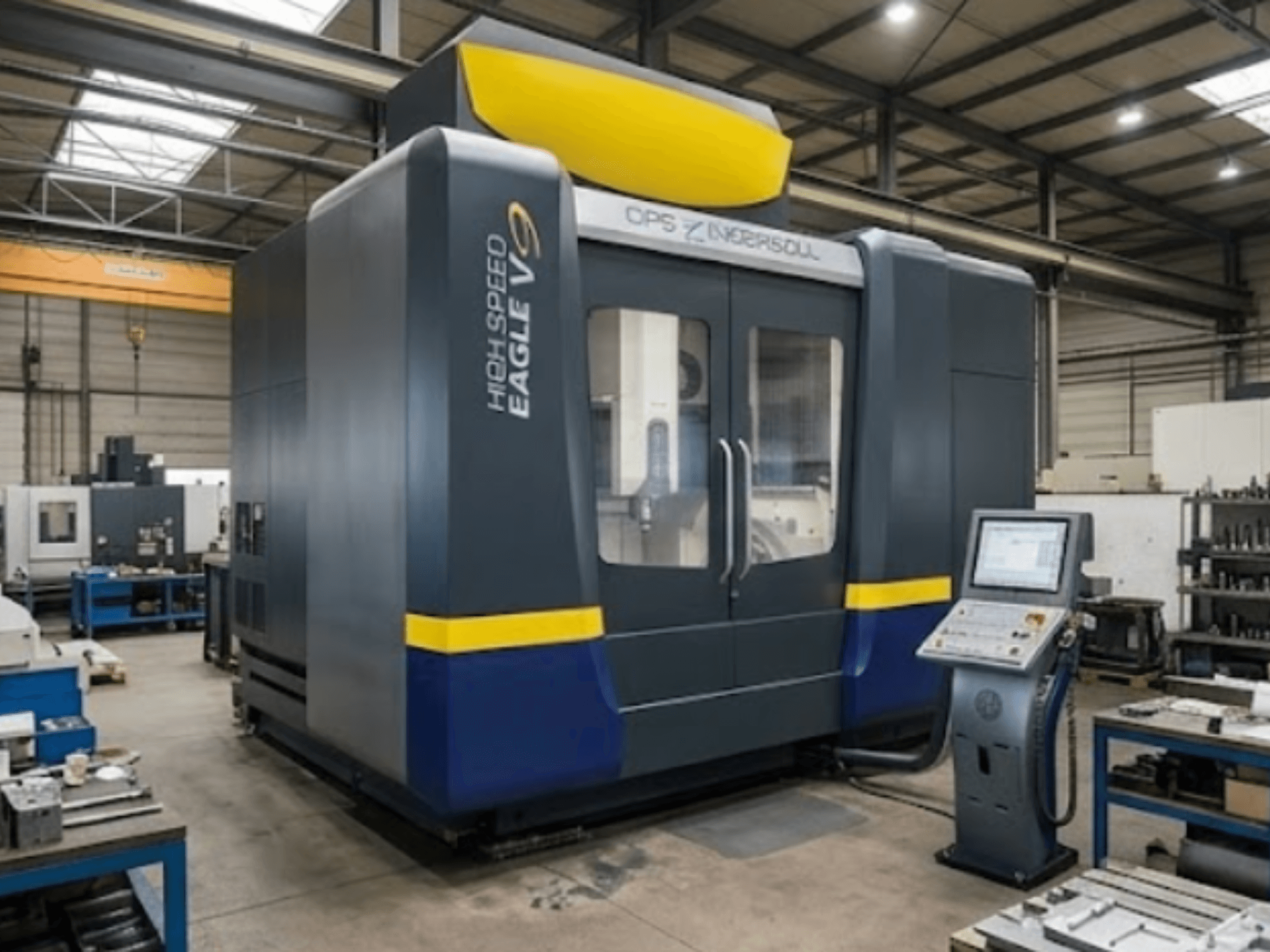

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Конструкция станка: двойной портальный привод по осям X и Y, гаситель вибраций из полимербетона с 3-точечной установкой без фундамента

- Ход по оси X: 800 мм

- Ход по оси Y: 600 мм

- Ход по оси Z: 500 мм

- Ход оси B: 140° / 60°

- Ход по оси C: 360°

- Скорость оси B: 25 об/мин

- Скорость оси C: 100 об/мин

- Макс. скорость быстрой перемещения: 45 м/мин

- Макс. ускорение: 10 м/с²

- Шпиндель 1 (стандартный): высокочастотный шпиндель HSK-A63, мощность 35 кВт, частота вращения от 1 до 18 000 об/мин, крутящий момент 83 Нм

- Сменник инструмента шпинделя 1: HSK-A63, 48-позиционный

- Шпиндель 2 (дополнительная опция 5): высокочастотный шпиндель HSK-E50, мощность 17 кВт, частота вращения от 1 до 36 000 об/мин

- Система смены инструмента шпинделя 2: HSK-E50, 72-позиционная

- Система управления: HEIDENHAIN iTNC 530 HSCi

- Тип стола: стол с Т-образными пазами (заменяется блоком 4-й/5-й оси при установке соответствующей опции)

- Возможности обработки заготовок на 4-й/5-й оси: диаметр 500 мм × высота 500 мм, максимальный вес 250 кг

- Пакет точности 1: контур теплообменника +/- 0,1 °C и охлаждение привода

- Пакет точности 2: компенсация погрешностей положения и геометрии по осям X/Y/Z

- Пакет точности 3 (опция 5-осевого управления): ATDC (автоматический контроль температурного дрейфа), 5-осевая компенсация, Heidenhain KinematicsOpt с калибровочной сферой

- Измерение инструмента: лазерная система Blum для контроля на наличие поломок инструмента и компенсации длины/диаметра инструмента

- Измерение заготовки: инфракрасный контактный щуп Renishaw

- Смазка: смазка малым объёмом (внешний шпиндель), автоматическая централизованная смазка шпинделя, привода и системы направляющих

- Система автоматизации / манипулятор (опция 13): манипулятор IMC5 MultiChange light (2004 г. выпуска), установленный с правой стороны, стандартный захват RCS, 8-местный магазин заготовок

- Магазин электродов (опция 14): двойной магазин электродов Erowa ITS (на 154 места)

- Дополнительные особенности:

контейнер для стружки

автоматическая очистка режущего инструмента с помощью распылителя

рукоятка HR410
