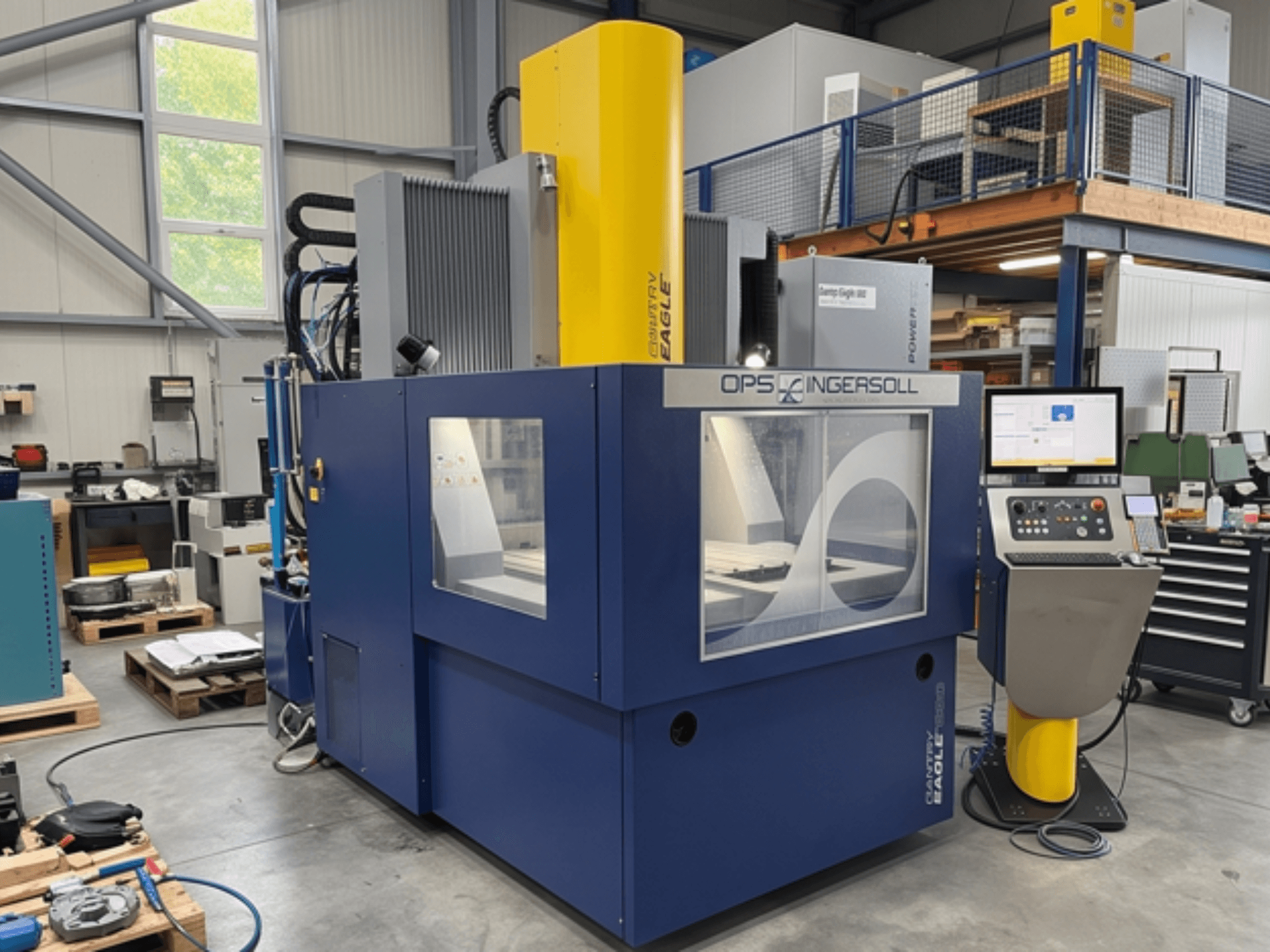

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Система управления: Eagle Powertec PC/NC Steuerung 3060 (22-дюймовый сенсорный дисплей, программирование по технологии Multiprog Powertec, быстрое программирование Powertec 2 Easy Burn, Powertec Handheld, интерфейсы Ethernet и USB, дистанционное обслуживание через систему MultiControl)

- Генератор тонкой обработки: Eagle Powertec PT60

- Скорость по оси Z: система Eagle Power Jump с интервальной скоростью 18 м/мин по оси Z

- Ход по осям X / Y / Z: 880 × 1360 × 700 мм

- Расстояние между столом и патроном (мин./макс.): 440 / 1140 мм

- Размеры рабочего стола: 1110 × 1610 мм (зажимная поверхность стола утоплена на 50 мм по сравнению со стандартной)

- Высота диэлектрика: 960 мм (опция: 1000 мм)

- Специальный телескопический рабочий резервуар (Ш x Д x В): 1140 x 1640 x 1040 мм

- Макс. нагрузка на головку: 300 кг

- Дополнительный объём диэлектрической жидкости: 2000 л (всего 4800 л с дополнительным баком и соединительными шлангами)

- Устройство смены электродов: EW30 (30-позиционное) / базовый блок на 13 позиций

- Система измерения: линейная система измерения по осям X и Y (уже включена в ось Z)

- Система зажима электродов: Hirschmann H5000 / Minifix (H8.11.20)

- Функция энергосбережения: ECOTEC

- Промывка: программируемая промывка под давлением, ручное подключение к всасывающему устройству

- Система фильтрации: бумажный свечевой фильтр площадью 32 м²

- Охлаждение: компрессорный блок повторного охлаждения

- Сетевое напряжение: 400 В, 3 фазы / 50 Гц

- Напряжение управления: 24 В постоянного тока

- Макс. номинал предохранителя: 32 А

- Потребляемая мощность: 20 кВА

- Общий вес: прибл. 12 500 кг (основание станка: 10 000 кг, портал: 2 500 кг, дополнительный резервуар: 1 100 кг)

- Дополнительные особенности: ось C без патрона, система пожаротушения с использованием CO₂, пластина с Т-образными пазами для крепления крупных электродов, опорные башмаки, подготовка для установки внешнего сопла для отвода тумана при электроэрозионной обработке, противопожарный клапан, окраска корпуса в цвета «Кобальт-синий» (RAL 5013), «Telegrey» (RAL7045) и «Rape Yellow» (RAL1021)
