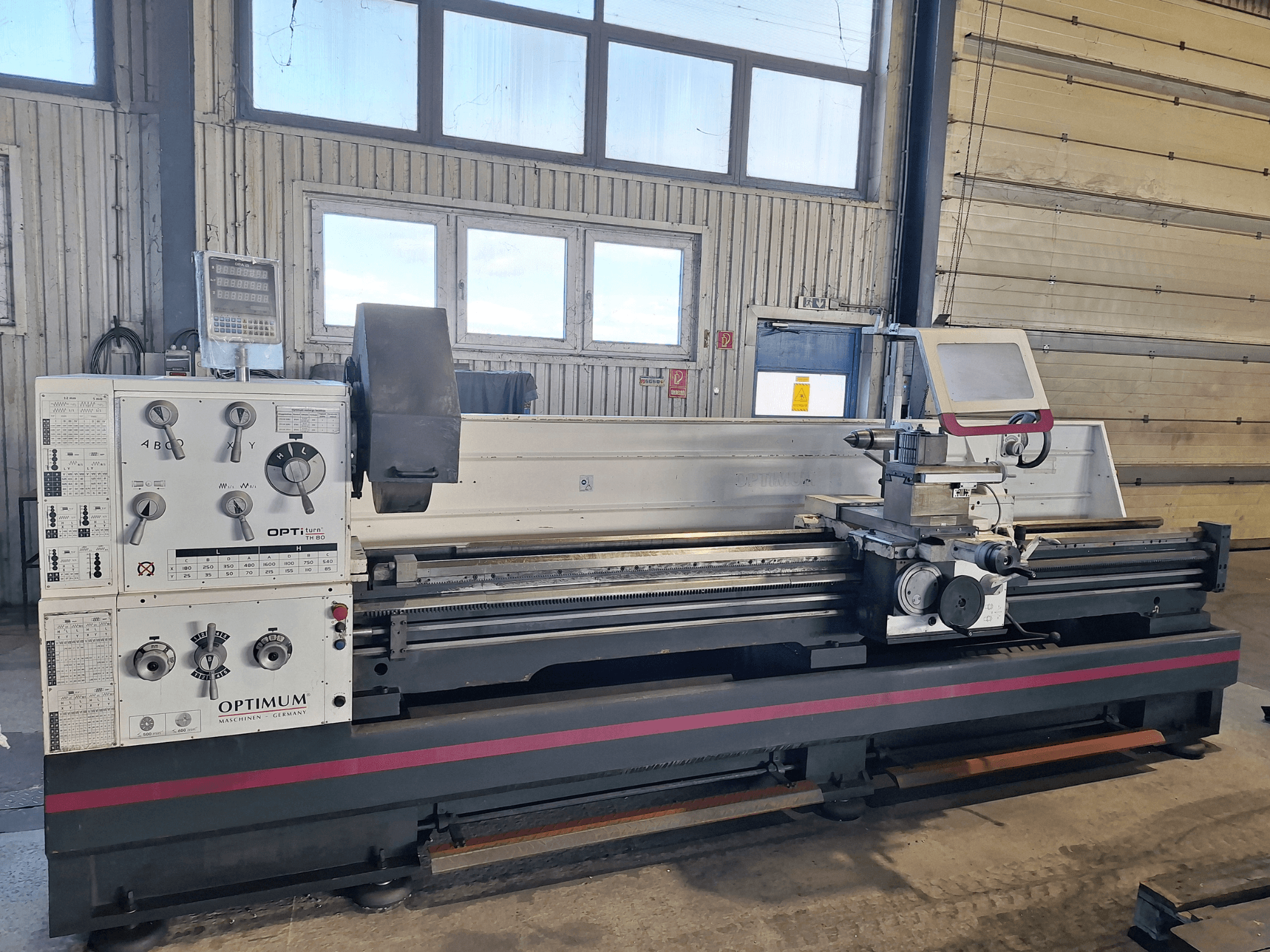

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Тип и основные характеристики

  • Токарный станок с ведущим и тяговым шпинделем, высокая гибкость, точность и экономичность

  • С подготовленным цифровым индикатором положения (см. Дополнительное оборудование) и быстросменным стальным держателем (см. Дополнительное оборудование)

• Информация о доставке

  • Метраж упаковки: Длина 4770 мм, Ширина 1150 мм, Высота 1840 мм

  • Вес: Брутто 4480 кг, Нетто 3870 кг

• Технические данные

  • Грузоподъемность 1,4 т/м

  • Рабочие зоны:

    • Макс. высота 400 мм

    • Диаметр поворота над станиной станка 800 мм

    • Диаметр поворота над строгальным суппортом 570 мм

    • Ширина станины 400 м

    • Макс. ширина 3050 мм

    • Диаметр поворота в мосту станины 1035 мм

    • Длина поворота в мосту станины 250 мм

  • Диапазон скоростей:

    • Количество передач 16

  • Скорость быстрого перемещения:

    • Скорость быстрого перемещения 3800 мм/мин

    • Пояснения к быстрому движению макс. 5 мин (перерыв 30 мин.)

  • Электрические данные:

    • Мощность приводного двигателя 11 кВт

    • Напряжение питания 400 В

    • Частота сети 50 Гц

    • Электрические соединения: Общая номинальная мощность 12 кВт

  • Система смазочно-охлаждающей жидкости:

    • Мощность насоса охлаждающей жидкости 150 Вт

  • Шпиндель:

    • Шпиндельный патрон Camlock DIN ISO 702-2 № 8

    • Диаметр отверстия шпинделя/прохода штока 105 мм

    • Конус шпинделя Ø113 (конус 1:20) мм

    • Держатель инструмента Максимальная высота патрона 32 мм

  • Хвостовая бабка:

    • Хвостовой патрон MK 5

    • Ход пиноли хвостовой бабки 235 мм

    • Диаметр пиноли хвостовой бабки 90 м

  • Шаги:

    • Метрический шаг 0,45 - 120 мм/об (54 шага)

    • Имперский шаг 80 - 7/16 Gg/1" (60 шагов)

    • Диаметральный шаг 7/8 - 160 (42 шага)

    • Шаг модульной резьбы 0,25 - 60 мм/об (46 шагов)

  • Ход:

    • Ход верхнего суппорта 230 мм

    • Ход седла каретки 2900 мм

    • Поперечный суппорт 368 мм

  • Подача:

    • Диапазон продольной подачи 0,044 - 1,48 мм/об (25 подач)

    • Диапазон плоской подачи 0,022 - 0,74 мм/об (25 подач)

• Конструктивные особенности и безопасность

  • Закаленная и шлифованная направляющая оси Z

  • Крепление шпинделя Camlock DIN ISO 702-2 № 8

  • Точно изготовленные салазки; все направляющие регулируются клиновыми планками

  • Диапазон регулировки верхних салазок ± 90°

  • Гарантированная концентричность носика шпинделя лучше 0,015 мм

  • Волны, колеса и главный шпиндель работают в масляной ванне

  • Шестерни гладкие, закаленные и шлифованные с 2 регулируемыми прецизионными коническими роликовыми подшипниками

  • Понятный рычаг выбора для переключения скоростей подачи

  • Закрытая конструкция механизма быстрой подачи

  • Шестерни и валы закалены и отшлифованы в масляной ванне в прецизионных подшипниках

  • Маховики развязаны и протестированы в соответствии с EN 23125

  • Двухканальный право-левый переключатель, протестированный в соответствии с EN 23125

  • Выключатель с расчетом срока службы, протестирован в соответствии с EN ISO 13849

  • Правое/левое вращение на каретке станины через переключающий шпиндель

  • Центральная смазка в направляющих станины

  • Устройство подачи охлаждающей жидкости с отдельным баком для охлаждающей жидкости с индикатором уровня и маслоотделителем; простое и полное опорожнение и очистка в соответствии с DIN

  • Ведущий шпиндель

  • Выключатель аварийного останова, защитный выключатель двигателя, блокируемый главный выключатель

  • Устройство аварийной остановки с ножным управлением

  • Безопасные маховики с функцией разблокировки по оси X

  • Маховики с регулируемой точной шкалой 0,04 / 0,02 мм

  • Хвостовая бабка для конического точения с регулировкой ± 10 мм

  • Пиноль и маховик хвостовой бабки с регулируемой точной шкалой

  • Кривошип хвостовой бабки для изменения положения

  • Пиноль хвостовой бабки с двумя регулируемыми коэффициентами 1/4 или 1/1 оборота

  • Быстрая подача: кнопка и селекторный рычаг для активации быстрой траверсы в плане и продольном направлении; не отключает весь станок при втягивании в концевой выключатель

  • Предохранительный концевой выключатель с размыкающими контактами

  • Электрический тормоз двигателя с быстрой аварийной остановкой; быстрая остановка без ролика в нормальном режиме работы

  • Электрика с компонентами Siemens

  • Энергетическая цепь для бережной прокладки трубопроводов и шлангов

Дополнительное оборудование

• Цифровой индикатор положения DPA 21 со стеклянными шкалами

• Быстросменный стальной держатель SWH 9-D

• Стальной держатель 41 x 180 тип D для квадратных стамесок (макс. высота инструмента 32 мм)

• Фиксированный ободок (устойчивый упор) проход макс. Ø 150 мм

• Бегущая рамка (постоянный/последующий отдых) проход макс. Ø 130 мм

• Машинная лампа / светодиодная лампа

• Редукционная втулка MK 5 / MK 7

• Фиксированная центрирующая точка MK 5

• Фиксированная центрирующая точка MK 5, легированная

• Ограничитель положения с точной регулировкой

• Комплект сменных шестерен

• Качественное масло в комплекте

• Рабочие инструменты
