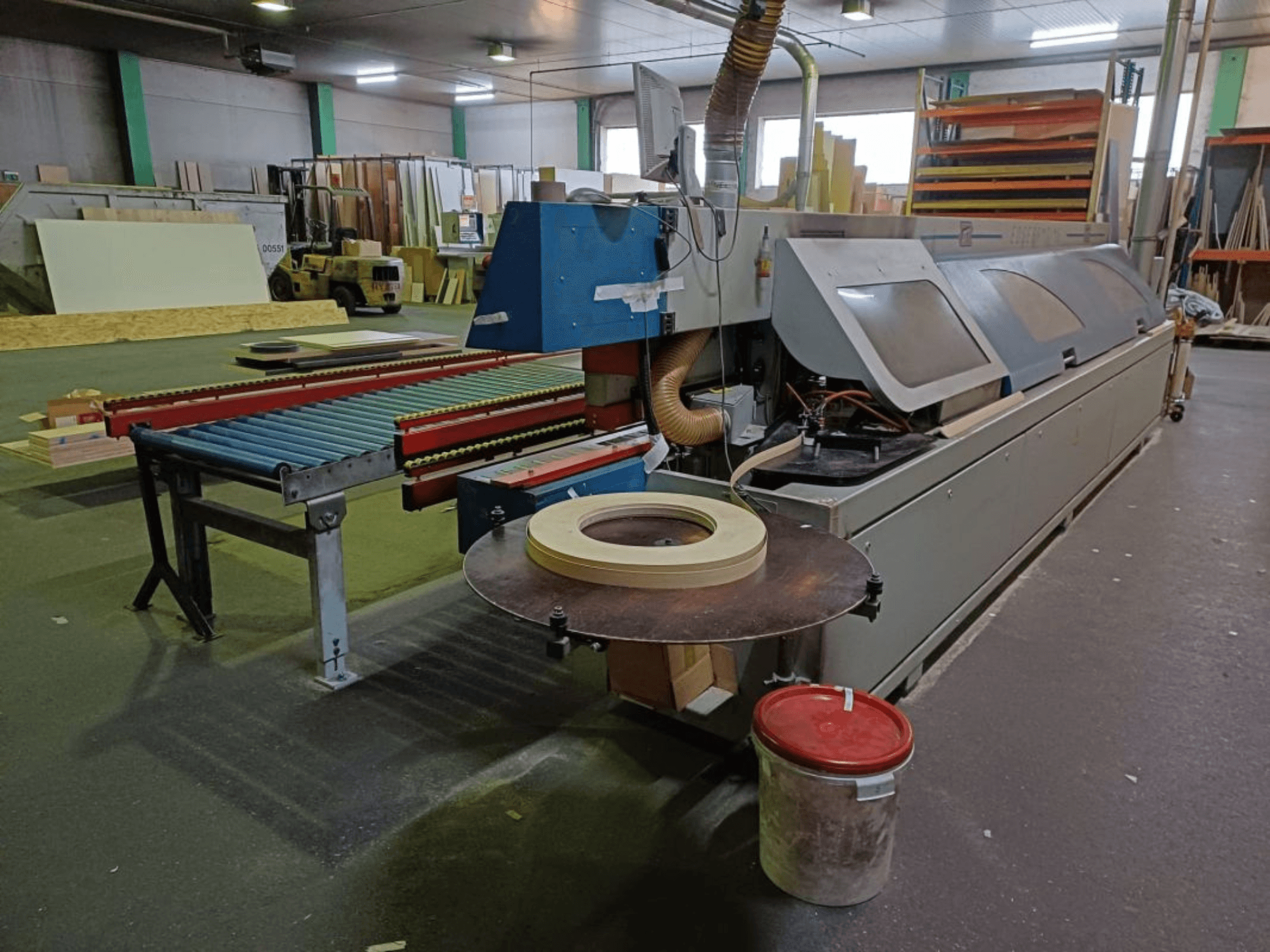

OTT - TWISTERAT-EDG-OTT-2005-00001

• Нанесение клея: Процесс нанесения клея горячего/холодного расплава; валик для нанесения клея с синхронным и встречным вращением

• Толщина кромки: 0,3-10 мм

• Толщина заготовки: 8-60 мм

• Ширина заготовки: минимум 70 мм

• Длина заготовки: минимум 150 мм

• Рабочее давление: 6 бар

• Мощность подачи: 3,0 кВт

• Скорость подачи: 14-20 м/мин

• Электрическое подключение: 3x 400 В, 50 Гц

• Потребность в вытяжке: 1x Ø180 мм при 20 м/с = 35 м³/мин

• Скорость воздуха (минимальная): 20 м/с

• Расход сжатого воздуха: ок. 300 л/мин

Технологические узлы / оборудование на станке:

• Соединение:

  • 2 x 2,2 кВт, n=14 600, 250 Гц; два рабочих шпинделя с управлением по применению

• Комбинированный узел склеивания:

  • Верхний сменный бункер для клея-расплава EVA, PUR или очищающих гранул; объем бункера 2,5 л.

• AKM (автоматический магазин кромок):

  • Автоматический магазин кромок с оптическим контролем для кромок полос фиксированной длины

• Укупорка:

  • 2 x 0,8 кВт, n=12 000, 200 Гц; автоматический поворот 0°/5°; 2 пильных диска HM Ø140 x 3,2 x 16, z=34

• Фрезерование заподлицо:

  • 2 x 0,7 кВт, n=12 000, 200 Гц; одностороннее зондирование; 2 твердосплавные сменные ножевые головки HF70, Ø70 x 20 x 16, z=4

• Тонкое фрезерование (фаска 15°/30°/45°):

  • 2 x 0,3 кВт, n=12 000, 200 Гц; двустороннее зондирование; 2 твердосплавные сменные режущие головки HF70, Ø70 x 20 x 16, z=4

• AWSR (радиус R2-R5):

  • 2 быстросменных комплекта для тонкой фрезы, 2 x 0,3 кВт; 2 твердосплавные сменные режущие головки AR73 x 16 x 16, z=3, R2-R5

• AKF (копировально-фрезерный):

  • Автоматизированное копировальное фрезерование с двумя отдельными рабочими шпинделями для торцов и продольных радиусов; 2 x 0,37 кВт, 12 000 об/мин; инструменты R1-R3

• Скребковый нож:

  • 2 x твердосплавных скребка, автоматическая подача

• Поверхностный скребок:

  • 2 твердосплавных скребка, с устройством точной регулировки

• Комплект полиуретана:

  • 5-ходовое распылительное устройство (2 x разделительное средство, 1 x смазка, 2 x чистящее средство), устройство для тонкой полировки с матерчатым диском

• Очистка кромок:

  • 2 x 0,2 кВт, n=2,800, 50 Гц, осциллирующие щетки
