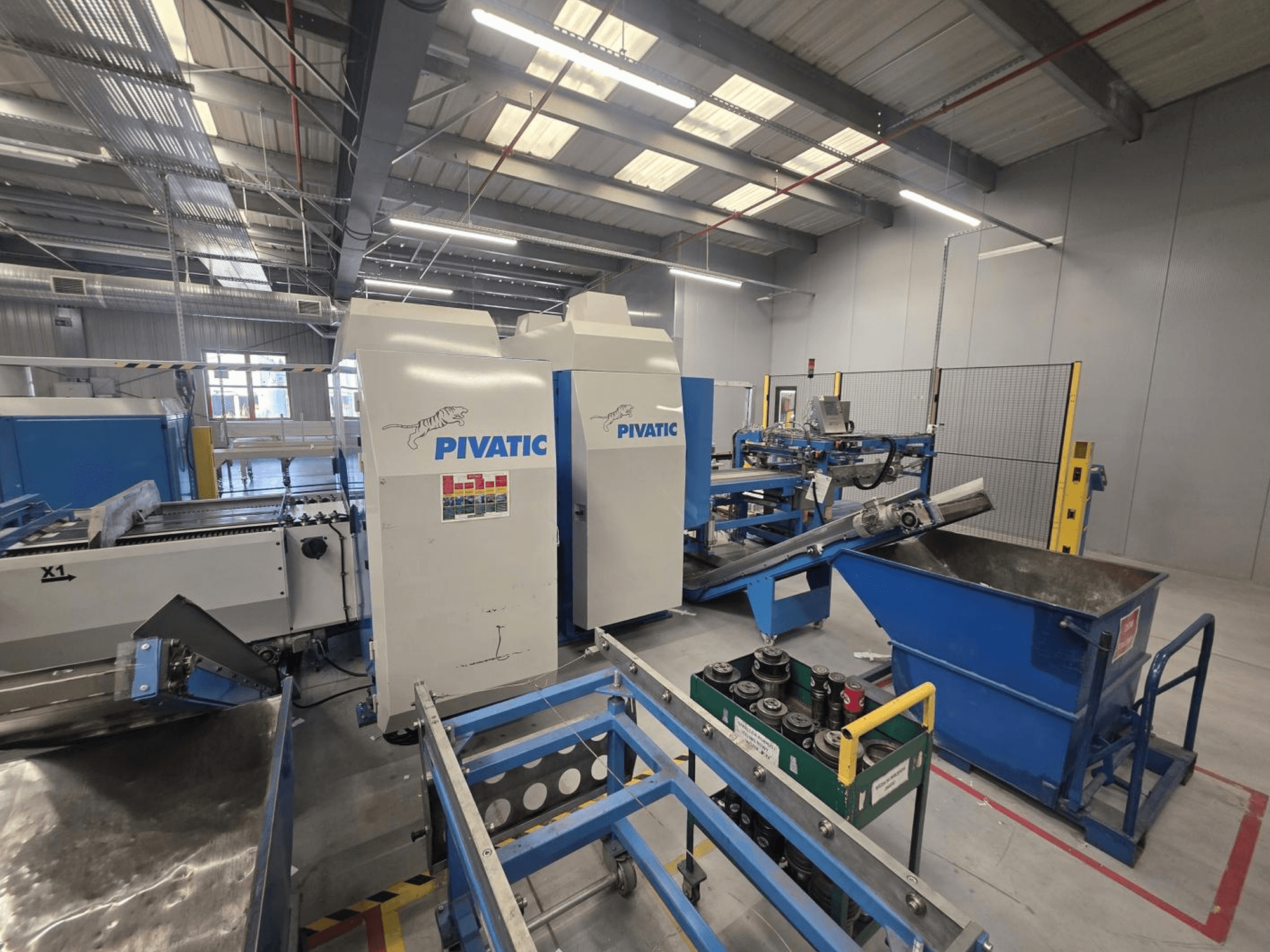

Pivatic - Punching Line PCC80-e TT HTPL-PUN-PIV-2013-00001

• Область применения: Серийное производство плоских деталей из листового металла (панели, кронштейны, корпуса, детали для электрических шкафов и т. д.), требующих пробивания отверстий, вырезов и пазов

• Технологический процесс: Рулон → размотка → правка → позиционирование → штамповка TT → штамповка HT → отрезка деталей → выгрузка/укладка в стопки

• Технические характеристики:

  • Ширина листа: 60–830 мм

  • Толщина листа: 0,5–2,0 мм (доступна версия для толщины до 4,0 мм)

  • Максимальный вес рулона: 5 000 кг

  • Установленная мощность: 20 кВт

  • Источник питания: 3 × 400 В + PE

  • Частота: 50 Гц

• Система штамповки:

  • TT (Thick Turret): штамповка с ЧПУ с использованием стандартных кассетных инструментов для гибкого выполнения отверстий/вырезов/контуров

  • HT (Hard Tool): Вторая секция штамповки с использованием специализированного инструмента для повторяющихся операций

• Требования к занимаемой площади:

  • Площадь основной линии: 17,5 x 5,5 м

  • Дополнительное пространство для отходов: 1,5 м

  • Дополнительное пространство для секции HT: 1,55 м

• Состояние оборудования: Полностью работоспособно и задействовано в производстве; возможны осмотр и пробный запуск

Дополнительное оборудование

• В комплекте:

  • Тележки для позиционирования рулонов

  • Размоточный устройство для рулонов

  • Выпрямитель листов

  • Панель управления для размоточного/выпрямительного агрегата и тележек для рулонов

  • Главная панель управления

  • Наклонный конвейер для выгрузки продукции с возможностью выбора направления

  • Модуль транспортировки и укладки

  • Система безопасности с фиксированными ограждениями и фотоэлектрическими барьерами

  • Шкаф управления с гидравлическим агрегатом питания

  • Тележки для кассет с инструментами

  • Станция транспортировки и хранения твердых инструментов

• Не входит в комплект:

  • Штамповые инструменты

  • Кассеты для инструментов

  • Робот, изображенный на некоторых фотографиях
