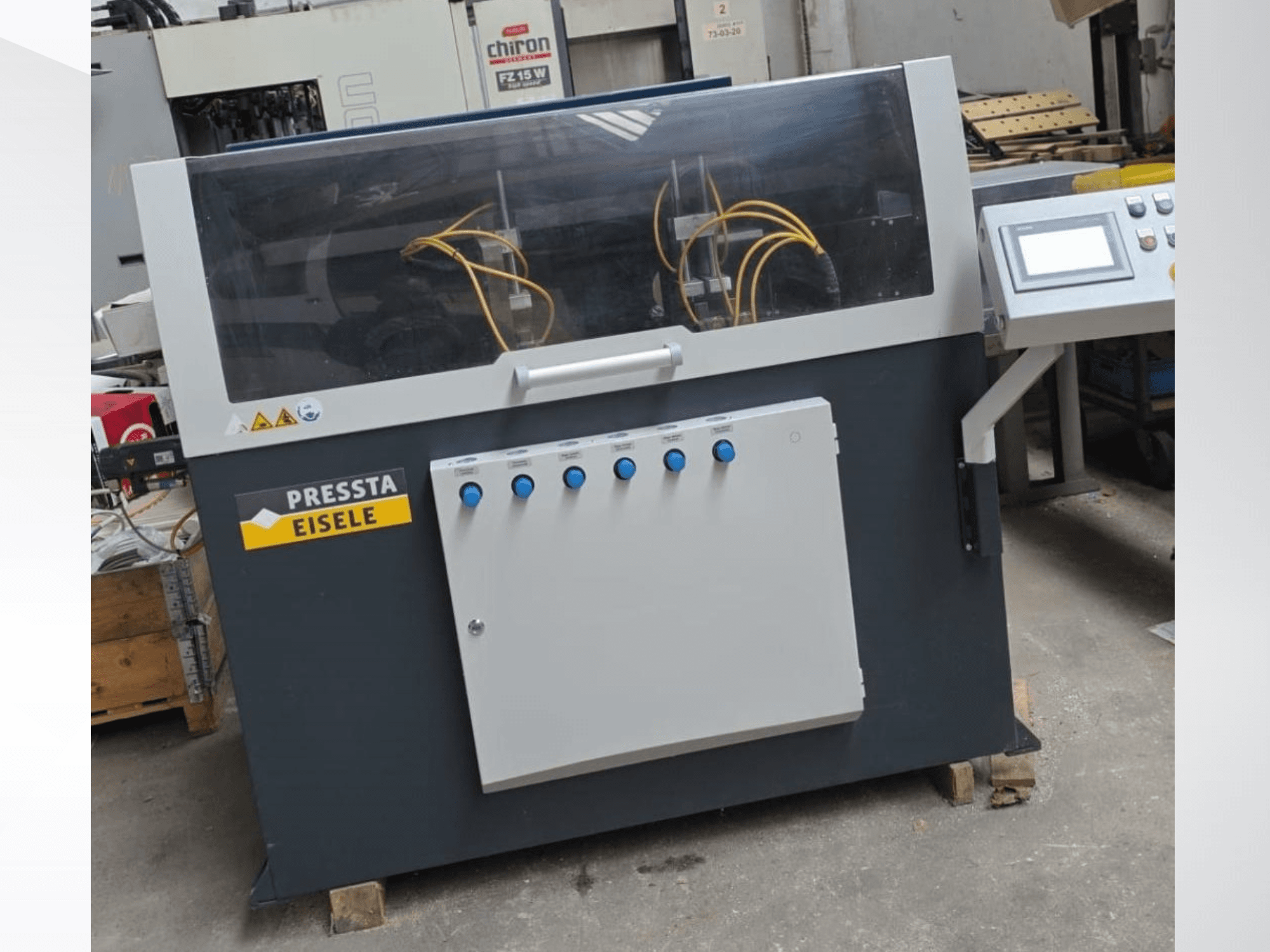

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Технические характеристики

• Мощность привода пилы: 7,5 кВт (7 500 Вт)

• Рабочий цикл: S6

• Скорость вращения пильного диска: макс. 2 850 об/мин

• Источник питания: 400 В, 3 фазы, 50 Гц

• Потребляемый ток: 16 А

• Рабочее давление: 6–8 бар

Производительность резания

• Максимальная ширина реза: 270 мм

• Максимальная высота реза: 150 мм

• Максимальный диаметр реза: 270 мм

• Максимальный диаметр круглого материала (90°): 190 мм

• Максимальная ширина профиля: 270 мм

• Диапазон длины профиля: 3–4 000 мм

• Минимальная длина остатка: от 75 мм (в зависимости от профиля)

Пильный диск

• Диаметр пильного диска: Ø550 мм

• Отверстие пильного диска: Ø40 мм

Система управления

• ПЛК: Siemens S7

• ЧОП: сенсорная панель SIMATIC

• Контроллер: CPU 315

• Система безопасности: Flexisoft

• Функции:

  • Счетчик штук

  • Множитель партий для обработки пачек

  • Отображение времени цикла

  • Управление размерами цепочки

  • Диагностика неисправностей

Возможности подключения

• Удаленный доступ: маршрутизатор IXON с VPN-соединением

Система подачи материала

• Тип привода: электронный сервопривод

• Ход подачи: 800 мм

• Приводной механизм: шпиндель с шариковым винтом

• Максимальная длина профиля: 4 000 мм

• Опора подачи: подъемно-опускающаяся роликовая опора

Подача пилы

• Тип подачи: моторизованная

• Регулировка подачи: бесступенчатая

• Направление реза: снизу вверх

Система зажима

• Тип: пневматическое горизонтальное и вертикальное зажатие

• Положение зажима: со стороны подачи и выхода

• Регулировка давления: 6 отдельных регуляторов давления

Смазка

• Тип смазки: система периодического распыления

• Емкость резервуара: 1 л

• Особенности:

  • Контроль уровня

  • Автоматическое отключение

Функции безопасности

• Полностью закрытый защитный корпус

• Звукоизолированный корпус станка

• Автоматическое отключение станка при исчерпании запаса материала

• Увеличение зазора реза для защиты обрезанных поверхностей

Опора для материала

• Подающий конвейер: роликовый конвейер шириной 740 мм с защитой от проникновения

• Выходной стол: опорный стол из Pertinax шириной 450 мм с защитой от проникновения

Вытяжка

• Отводы: 2 × Ø100 мм

Устройство удаления стружки

• Модель: MG 3 (Italyvacuum Vortex 58 FT)

• Год выпуска: 2022

• Мощность двигателя: 3 кВт

• Напряжение: 400 В / 3~ (±5 %)

• Потребляемый ток: 7,2 А

• Вес: 130 кг

• Особенности:

  • Встроенная система циклонной сепарации

  • Бесконтактная антистатическая система

Дополнительная информация

• Машину можно осмотреть в рабочем состоянии.
