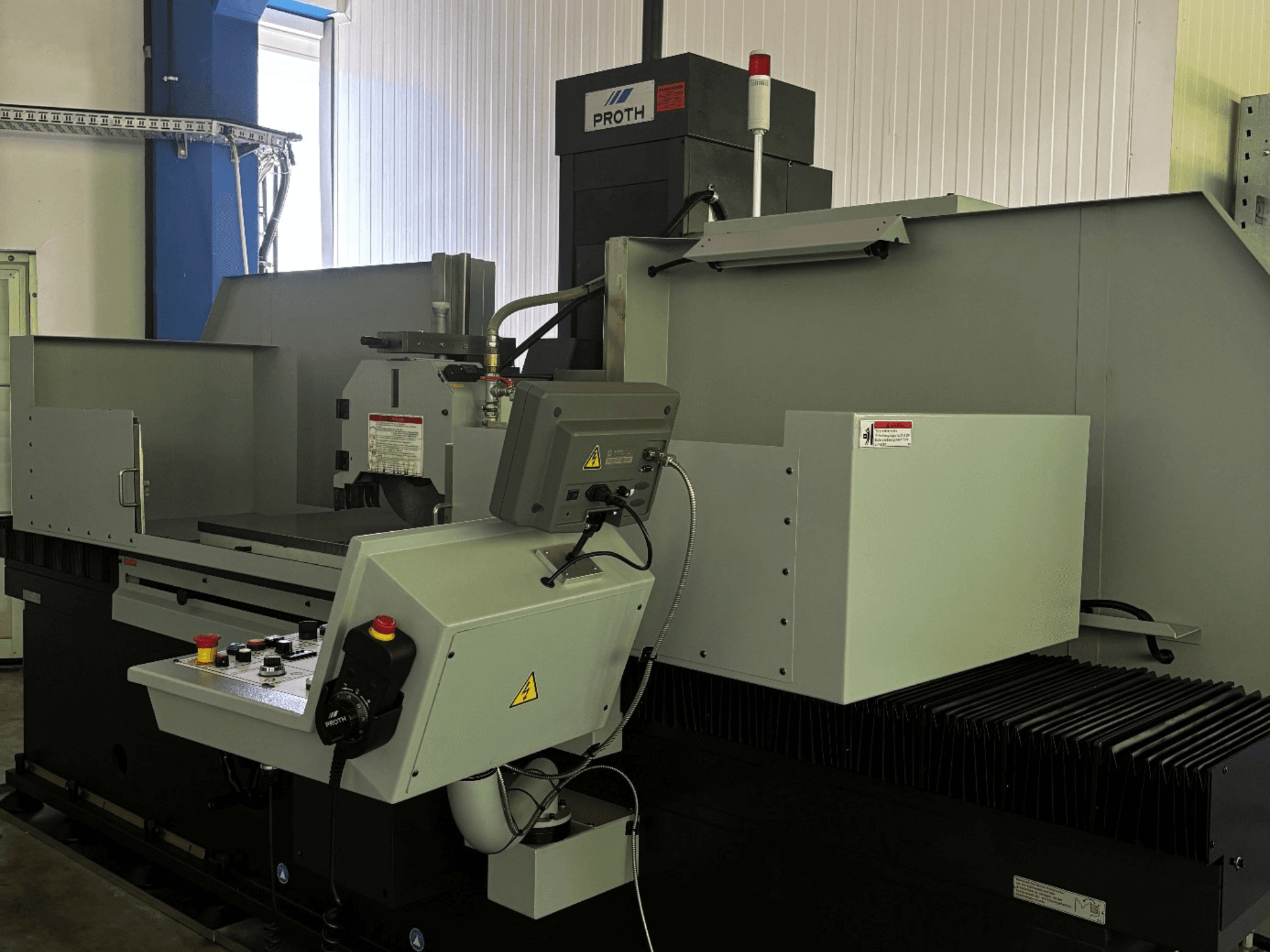

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Макс. расстояние от центра шпинделя до стола: 700 мм

- Грузоподъемность стола (в режиме непрерывной работы): 1 200 кг

- Грузоподъемность стола (в режиме периодической нагрузки): 1 880 кг

- Масса электромагнитной плиты: 315 кг

- Высота установки от стола до нижнего края шлифовального круга: 522 мм

- Гидравлическая продольная подача: 1–25 м/мин

- Шаговая поперечная подача: 0,1–15 мм/ход

- Непрерывная бесступенчатая поперечная подача: 50–1 500 мм/мин

- Шаг поперечного хода маховика: 5 мм/об. (деление: 0,02 мм)

- Шаг поворота маховика по вертикали: 0,25 мм/об. (деление: 0,002 мм)

- Автоматическая вертикальная подача: AD 1

- Скорость вращения шпинделя: 1 500 об/мин (бесступенчатое регулирование)

- Двигатель шпинделя: 7,5 кВт (400 В, 4-полюсный, 15 А, 50 Гц)

- Двигатель поперечной подачи: 0,37 кВт / 0,7 кВт (220 В, 6-полюсный, 2,1 А, 50 Гц)

- Двигатель ускоренной подачи: 0,75 кВт (110 В, 6-фазный, 6,1 А, 50 Гц)

- Двигатель гидравлического насоса: 3,7 кВт

- Трансформатор Tr1: 825 ВА

- Трансформатор Tr2: 2 000 ВА

- Мощность привода (Antriebsleistung): 400 В, 3 фазы, 34,05 А, 50 Гц

- Система охлаждения: устройство охлаждения с бумажным фильтром и магнитным сепаратором (емкость: 100 литров)

- Система удаления тумана и пыли: модель PSGC-50120AHR, вместимость резервуара: 100 л, производительность: 50–60 л/мин, двигатель: 0,55 кВт, 400 В, 1,8 А, 50 Гц, вес: 120 кг

- Цифровой индикатор (DRO): 2-осевой цифровой индикатор по оси Y (SINO SDS6-2V, серийный номер: 7201723C0032, шкала: KA-300 1 мкм – 670 мм), установлен в мае 2022 года

- Размеры шлифовального круга: 400 × 50 × 127 мм / 355 × 50 × 127 мм (В комплекте KINIK 405 × 50 × 127 мм, 32 А, 46 Дж, 9 В, 33 м/с)

- Количество осей: 3 оси (перемещения по осям X, Y, Z с 2-осевым цифровым индикатором положения (DRO) по оси Y)

- Дополнительное оборудование и функции: параллельный прибор для правки (установленный на головке), приборы для правки стола, балансировочный вал, балансировочные весы, электрический маховик, светодиодное освещение, регулировочные ножки, всего 6 фланцев шлифовального круга, полная гидравлическая и электрическая система

- Габаритные размеры: 4,1 (Ш) × 2,7 (Г) × 2,96 (В) м

- Дополнительные запасные шлифовальные круги (в том числе марок ZISCHE и KINIK) и различные фланцы для кругов в наличии на складе/на стеллажах
