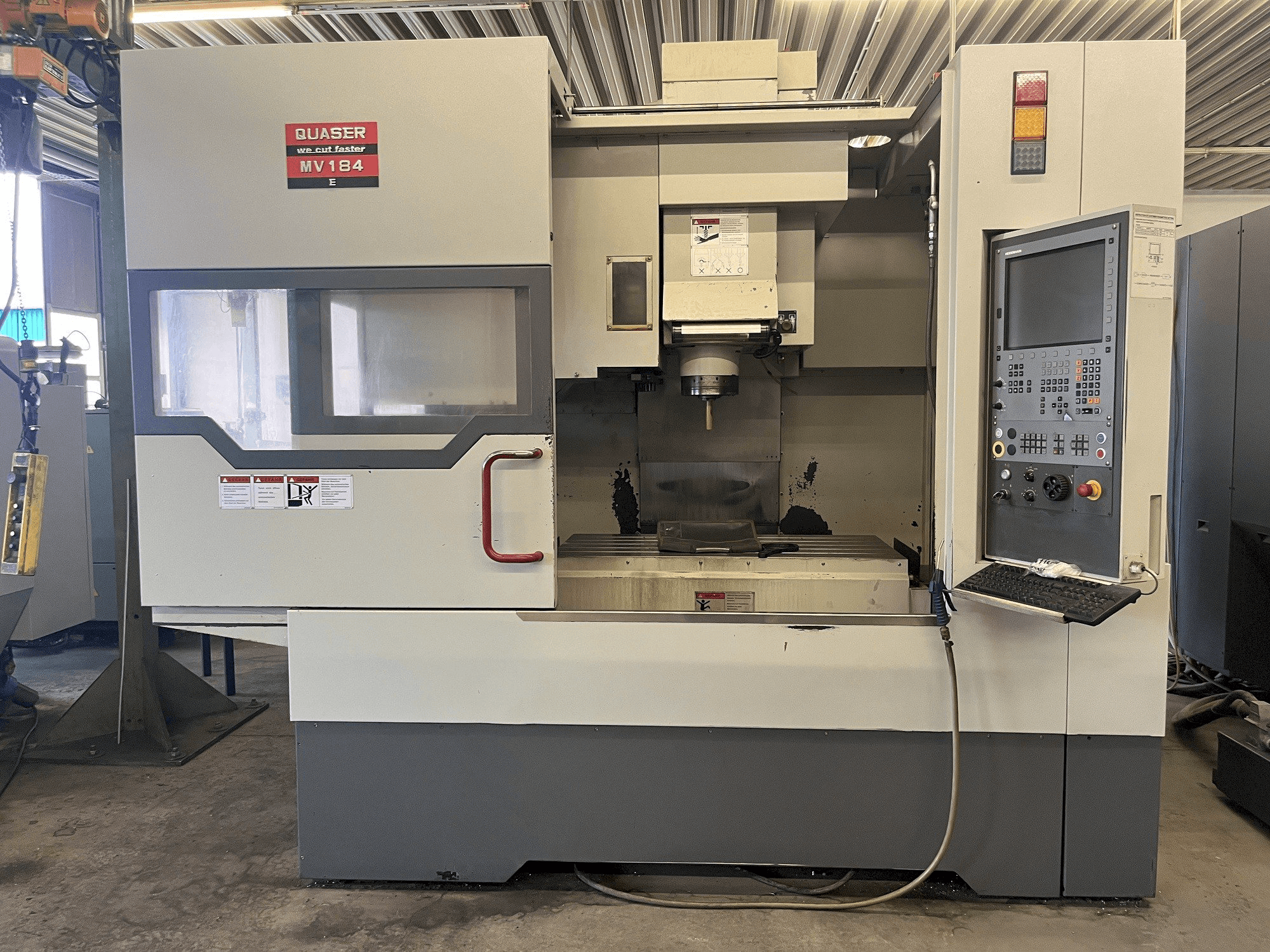

Quaser - MV 184EDE-MIL-QUA-2009-00001

Дополнительное оборудование

• Конвейер для транспортировки стружки

Преимущества станка

Качественные преимущества станка

• Система охлаждения главного шпинделя с отдельным контуром охлаждения масла 100 1 и подачей воздуха для главного двигателя
• Шариковые винты с предварительным натяжением диам. 45 мм
• Держатели инструмента по din 69871 (bt 40 oplion), болты для затяжки инструмента по din 69872 (iso) 7388 option)
• Удаление стружки, состоящее из 2 винтовых конвейеров и сптлсислей в рабочей зоне, а также скребкового ленточного конвейера
• Бак для охлаждающей жидкости емкостью 300 л
• Охлаждение потоком, с 12 регулируемыми выпускными форсунками, расположенными в кольце на шпинделе, пропускная способность 60 1/мин при 2 бар palron filter 80 µ для промывки стружки и охлаждения потоком
• Внутренняя подача охлаждающей жидкости с помощью насоса grundfoss 20 бар. 251/мин, вкл. патронный фильтр 25 µ
• Промывка стружки с помощью насоса grundtoss 60 1/мин при давлении 2 бар, лотки для стружки из нержавеющей стали в рабочей камере
• Полная защита рабочей камеры с большими смотровыми дверями (дверной проем 900 мм) и 2 лампами освещения рабочей зоны, а также индикатором состояния машины
• Продувка воздухом, внешняя. Для сухой обработки

Технические преимущества станка

• Внутренняя подача охлаждающей жидкости 20 бар
• Количество инструментов в магазине 30 шт.
• Держатель инструмента sk 40
• Двуплечий сменщик инструмента с 30 местами хранения
• Линейные направляющие большого размера по всем осям
• Высокодинамичные цифровые приводы подачи с мощностью по оси 6800 н (z 13900 н)
• Оптимизированный компьютером тяжелый корпус машины изготовлен из чугуна с сильным оребрением
• Быстрый траверс 32 rnlmin (z ;24 mlmin), ускорение {x/y/z) 3/3 /3 m/sec'
• Крутящий момент 108 нм
• Главный шпиндель siemens-weiss sk 40, подходит для стандартных приспособлений и оснастки с системой торцевания

Дополнительная информация

Пистолет-распылитель с охлаждающей жидкостью. - Двухцветная окраска в светло-серый/серый цвет. - Стеклянные шкалы для осей X-. Y- и Z-осей (HDH), включая избыточное давление для предотвращения загрязнения системы прямого измерения. - Автоматическая централизованная смазка шарико-винтовых пар. - Обрабатывающие центры Quaser соответствуют стандартам CE.
