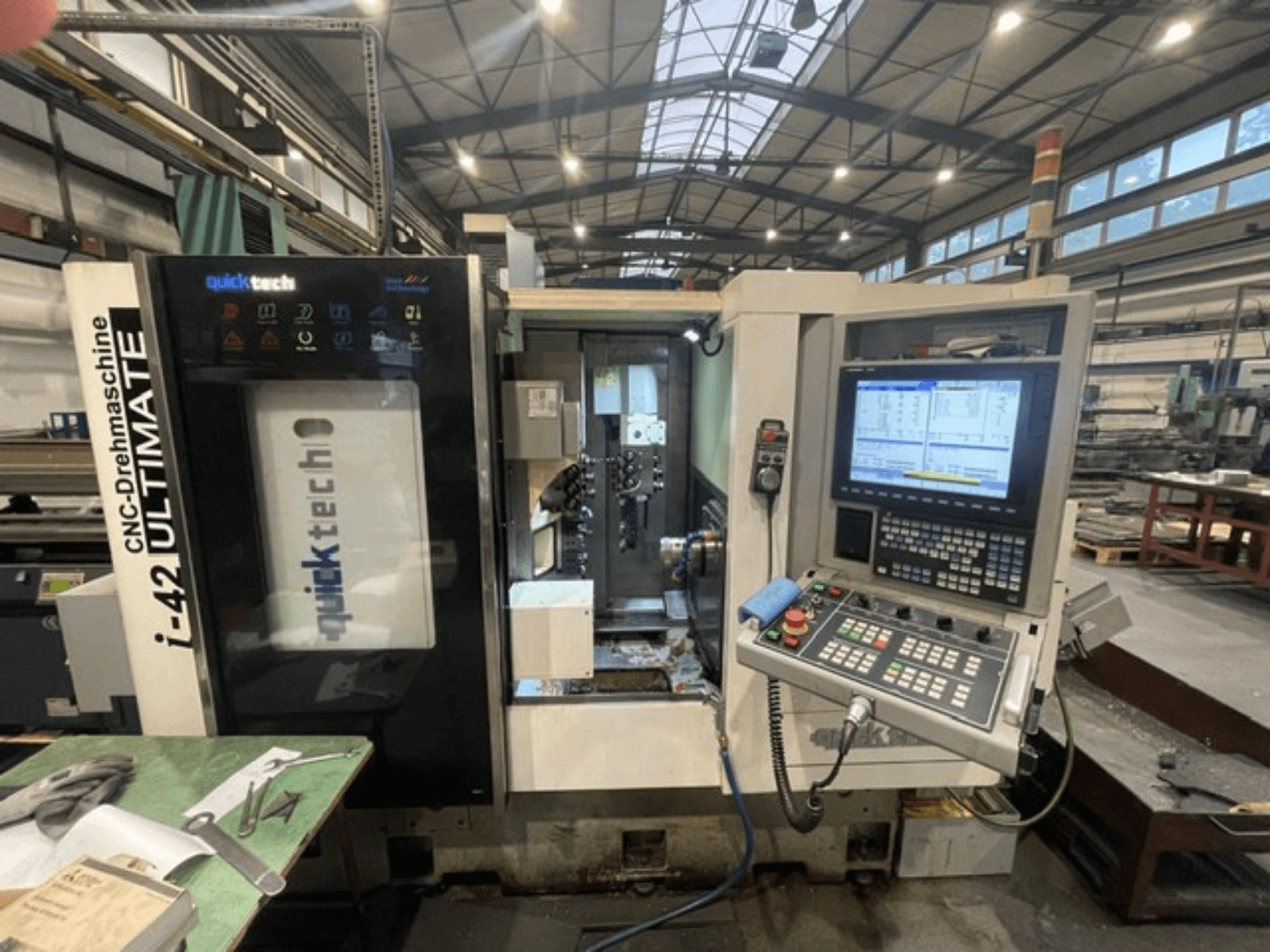

Quick-Tech - I-42UCZ-TUR-QUI-2015-00001

• Управление

  • ЧПУ Mitsubishi M720

  • 15" цветной ЖК-дисплей

  • Дверь со светодиодными индикаторами

  • Оперативная сигнализация и автоматический аварийный выключатель

  • Встроенная связь/интерфейс с устройством подачи прутка

  • знак CE

  • Руководство/руководство

• Главный шпиндель

  • Диаметр подшипника: 100,0 мм

  • Максимальный диаметр прутка: 42 мм

  • Максимальная длина обработки: 250,0 мм

  • Цанга: DIN-173E42B

  • Шпиндель: A2-5

  • Отверстие шпинделя: 44,0 мм

  • Ось C: 0,001°

• Контршпиндель

  • Максимальный диаметр шины: 42 мм

  • Максимальная длина обработки: 100 мм

  • Цанга: DIN-173E-42B

  • Шпиндель: A2-5

  • Скорость: 4000 об/мин

  • Мощность: 3,7 кВт

  • Ось C1: 0,001°

• Ходы и оси

  • X: 150,0 мм | Y: 385,0 мм | Z: 250,0 мм | B: 360°

  • X1: 400,0 мм | Y1: 400,0 мм | Z1: 300,0 мм

  • Серводвигатели (X, Y, Z, X1, Y1, Z1): Mitsubishi AC Servo, 1,5 кВт каждый

  • Индексация от положения инструмента: 0.3 s

  • Время смены инструмента (рез/рез): 0.6 s

• Инструментальная головка (основная)

  • Комбинированный тип

  • Инструменты: 6 внешних, 5 внутренних

  • Размер внешнего инструмента: 20,0 × 20,0 мм

  • Максимальный размер внутреннего инструмента: ER20 / 20,0 мм

• Приводные инструменты (основные)

  • Ось B с 12 приводными инструментами

  • Мощность: Mitsubishi AC Servo, 15 кВт

  • Скорость: 4000 об/мин

  • Максимальный размер инструмента: ER-20

  • Макс. диаметр сверления: 12 мм

  • Максимальная резьба: M10 × 1.5

• Головка инструмента (счетчик)

  • Комбинированный тип

  • Инструменты: 5 внешних, 9 внутренних

  • Размер внешнего инструмента: 20,0 × 20,0 мм

  • Максимальный размер внутреннего инструмента: ER20 / 20,0 мм

• Приводные инструменты (счетчик)

  • Количество: 6 (3 осевых, 3 радиальных)

  • Питание: Mitsubishi AC Servo, 1,5 кВт

  • Скорость: 4000 об/мин

  • Максимальный размер инструмента: ER-20

  • Макс. диаметр сверления: 12 мм

  • Максимальная резьба: M10 × 1.5

• Гидравлическая система

  • Гидравлический двигатель: 0,75 кВт

  • Максимальное давление в системе: 50 кг/см3

• Система смазки

  • Мотор для смазки: 25 Вт

  • Емкость бака: 2 л

• Система охлаждения

  • Бак для охлаждающей жидкости: 200 л

  • Двигатель охлаждающей жидкости: 1/4 HP

  • Давление охлаждающей жидкости: 2,5 МПа

• Длина: 2900 мм (3500 мм с учетом транспортера стружки, который является частью станка)

• Стандартное оборудование в комплекте

  • Базовая комплектация с инструментами

  • Держатель инструмента и набор цанг

  • Автоматическая смазка

  • Устройство для удаления стружки/транспортер стружки (встроенный, согласно примечанию к размерам)

  • Удаление заготовок (лопата) - если встроено

  • 15" цветной ЖК-дисплей

  • Сигнализация работы и автоматический аварийный выключатель

  • Руководство/руководство

  • Дверь со светодиодными индикаторами

Дополнительное оборудование

• Автоматический податчик прутков, длина 1200 мм

• Конвейер для удаления заготовок

• Лопата для удаления заготовок (если поставляется как внешний блок)

• Трансформатор 380-440 В, 60/50 Гц
