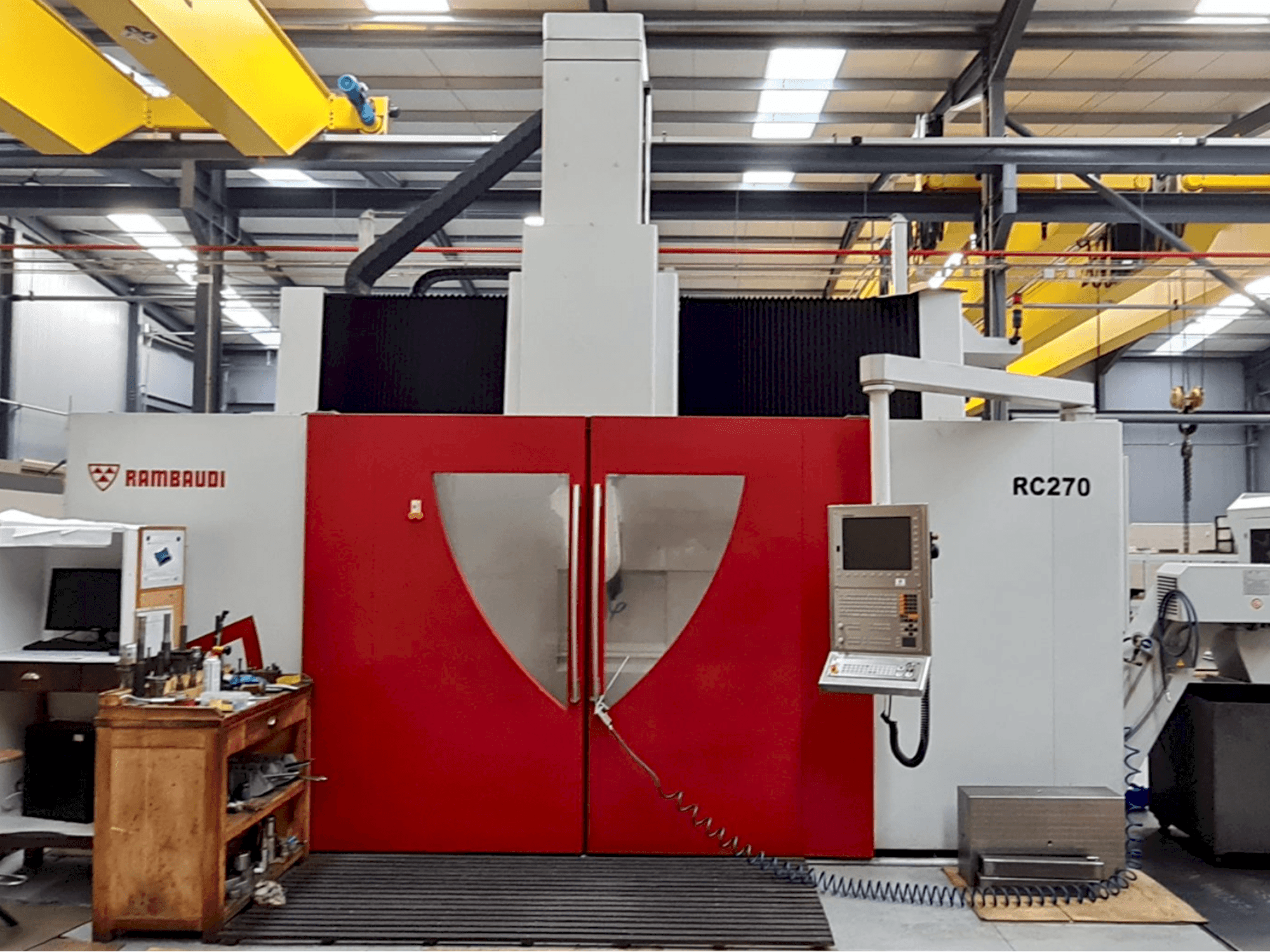

Rambaudi - RC 270PT-MIL-RAM-2014-00002

Преимущества станка

Качественные преимущества станка

• Фрезерный центр с числовым программным управлением и подвижной траверсой, подходит для высокоскоростной обработки с 5 осями
• Две боковые колонны, по которым проходит поперечная балка
• Поперечная балка, поддерживающая поперечное седло держателя плунжера и ползун на колоннах
• Плунжер, который вертикально перемещается внутри поперечного седла
• Головка, закрепленная на нижней части плунжера
• Рабочий стол в центре колонн, со следующими характеристиками: 2500 х 2000 мм // 10000 кг/м2 // 300 мм толщина чугунного стола // 8 т-образных пазов - ширина 28 мм
• Станок оснащен 2-осевой фрезерной головкой glob 89 g (c и a continous).
• Внутри вилки головки расположен шпиндель с частотой вращения 24000 об/мин, конусность инструмента hsk-a 63

Технические преимущества станка

• X и x1 = 2200 мм // скорость: 40 м/1' // продольное перемещение поперечной балки на 2 колонны
• Y = 2700 мм // скорость: 40 м/1' // поперечное перемещение поперечного седла держателя плунжера на поперечной балке
• Z = 1250 мм // скорость: 40 м/1' // вертикальное перемещение эрама на поперечном седле
• C continous = 400 (+/- 200°) // вращение головки вокруг вертикальной оси плунжера
• A continous = 230° (+ 120°, -110°) // вращение опоры электрошпинделя внутри вилки головки
• Точность линейных осей станка (x, x1, y, z): p = 0. 015 мм / оптическая линия преобразователя
• Точность полярных осей станка (c,a): 15 угловых секунд - повторяемость 10 угловых секунд / датчик-энкодер
• Крутящий момент: c, a на постоянном ходу = 1000 нм // c, a на торможении = 4000 нм

Дополнительная информация

38428 машино-часов // 23655 часов резки
