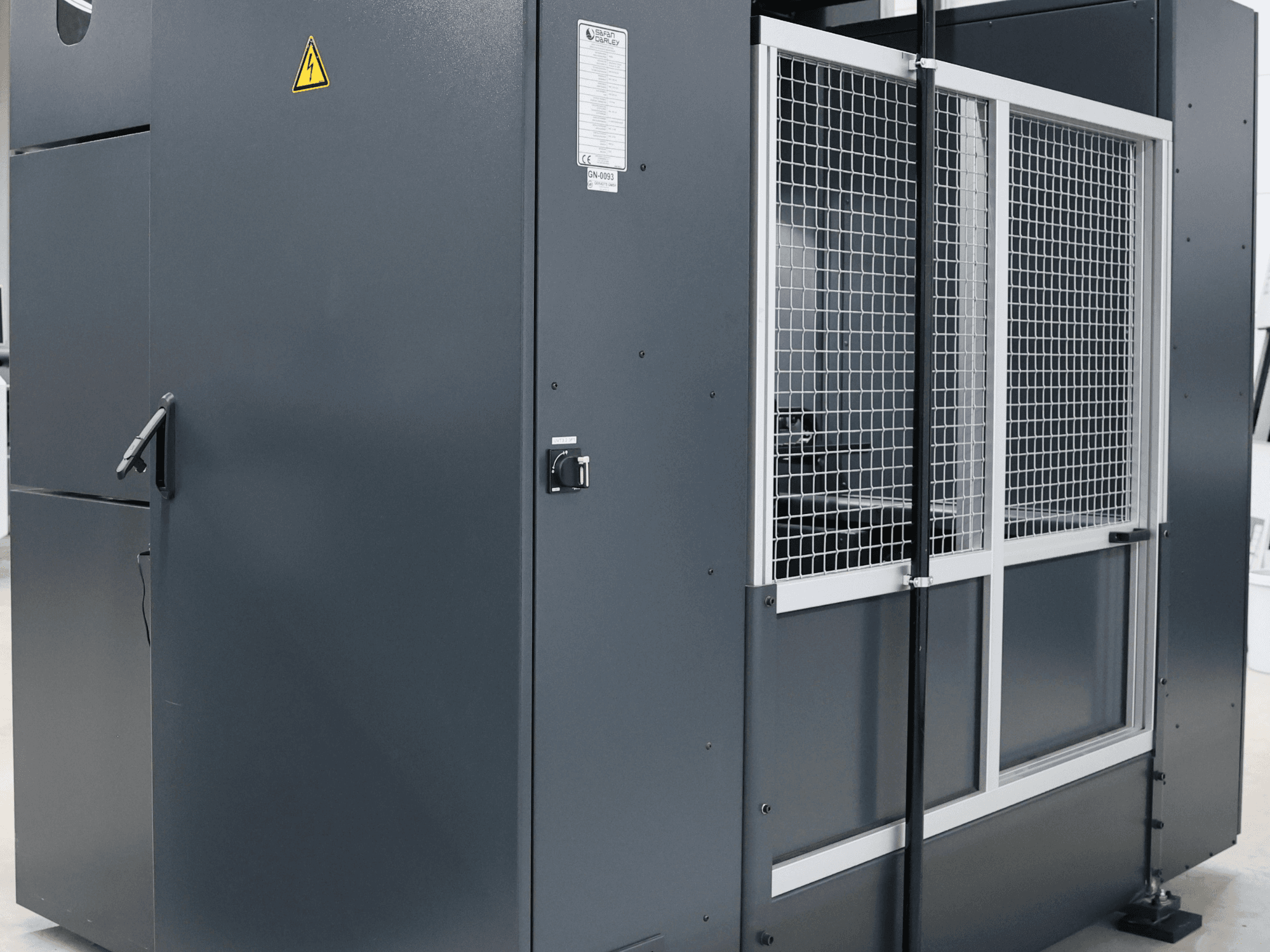

SAFAN - Darley E-Brake PremiumDE-BEN-SAF-2019-00001

• Управление и программное обеспечение:

  • Управление EC10 с разделенным экраном на поворотном кронштейне, регулируемом по высоте

  • SafanDarley EC Control с поворотным кронштейном, установленным по центру (управление с любой стороны)

  • Отображение файлов DWG, DXF, PDF, JPG, PNG, BMP, WMV

  • Инструкции и HMI на немецком языке

  • Пакет программного обеспечения EC20 для EC10 с раздельным экраном, включая EC Profiler с 2D-моделированием гибки

  • Автоматический расчет последовательности изгибов и графическое представление для файлов AutoPol и Radan

• Оси и перемещения:

  • Y1/Y2 с ЧПУ (ход 300 мм)

  • Ось X с ЧПУ

  • Ось R с ЧПУ

  • Z1+Z2 с ЧПУ (тип G) с программируемой независимой боковой регулировкой пальцев обратного калибра

  • Ось dX с ЧПУ на пальце Z2, ход 100 мм (+/- 50 мм), с закаленными 3D кулачками обратной калибровки

  • Увеличенный установочный размер Q = 650 мм, ход 300 мм

• Инструментальная оснастка и зажим:

  • Верхний адаптер инструмента NSCL-II HC Premium с гидравлическим зажимом, закаленная поверхность, вкл. гидравлический блок

  • Рабочая высота верхнего инструмента 80 мм; длина зажима 1275 мм

  • Монтажный стол OB II HC Premium с регулировочным клином, гидравлический зажим, закаленная поверхность

  • Размер монтажного стола 110 x 87 x 1275 мм, вкл. гидравлический блок

• Измерения:

  • Измерение толщины листа E-Bend S с помощью пальцевого обратного калибра Z1

• Безопасность и освещение:

  • Программируемая ЧПУ световая завеса безопасности

  • Оборудование безопасности, соответствующее директиве ЕС по станкам MRL/2006/42/EG

  • Освещение рабочей зоны спереди и освещение инструмента сзади

• Эргономика (интегрированная в станок):

  • Эргономичный пакет: нижняя балка с углублением для ног и наклонная подставка для ног

  • Ножная педаль может быть установлена на подставке для ног или на полу

• Идентификация и логистика:

  • Номер таможенного тарифа: 8462 2110

  • Вес основной машины: 3250 кг; габариты: 2330 x 1809 x 2649 мм

  • Вторичный поддон: 90 кг; 1300 x 800 x 900 мм

Дополнительное оборудование

• Эргономичная система столов: центральный сегмент (регулируется по высоте и наклону) и левый/правый сегменты (регулируются по высоте)

• Регулируемый стул с сиденьем, подставкой для ног и регулировкой спинки на поворотных роликах

• Левосторонний шкаф для материалов с пятью регулируемыми по высоте полками
