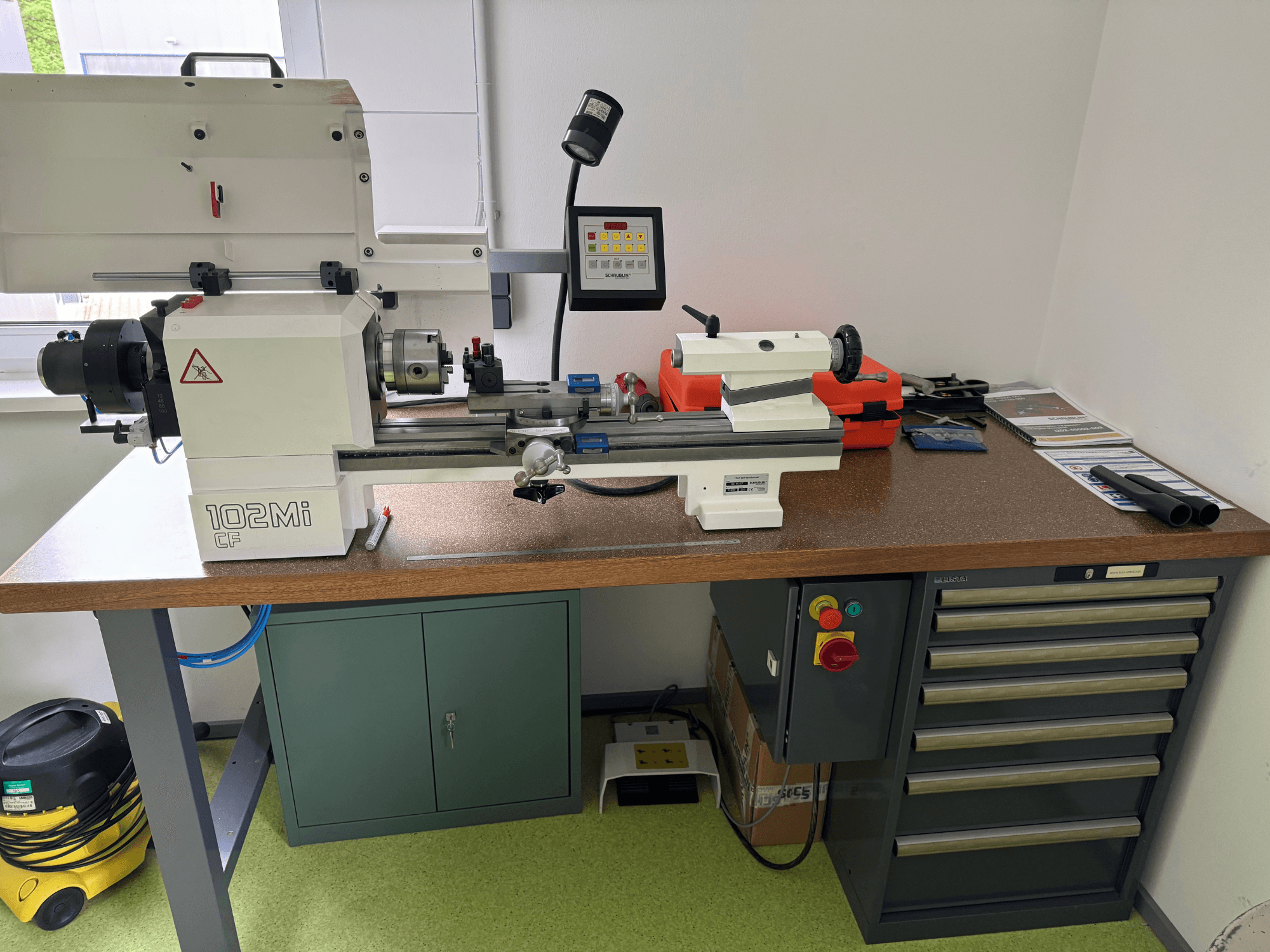

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Головная бабка: Встроенный мотор

• Крепление: Устанавливается на верстак (версия CE)

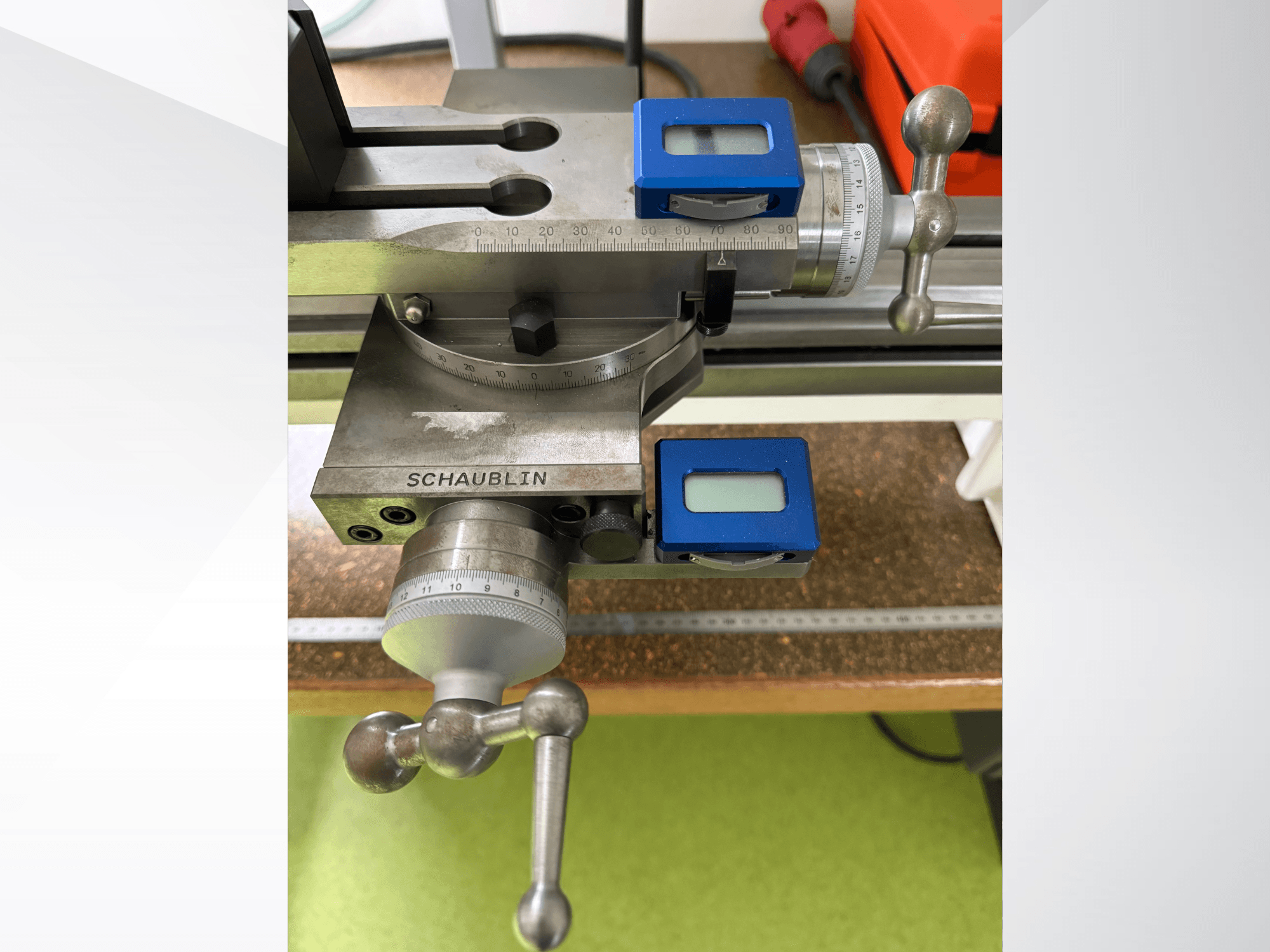

• Поперечная бабка: Кривошипная поперечная линейка с цифровым измерительным устройством

• Хвостовая бабка: Конус Морзе 2

Дополнительное оборудование

• Верстак: 2000 x 800 x 900 мм

• Тумба с выдвижными ящиками Lista: 564 x 725 x 850 мм

• Пневматическое зажимное устройство W25 с графитовым распределителем

• Система быстросменных держателей инструментов Tripan-111S

• Держатель для расточных штанг, угол 30°, макс. Ø12 мм

• Трехкулачковый патрон W25/Ø100 (чугун, ручной)

• Принадлежность хвостовой бабки: Вращающийся центр 60°, Ø18 мм (Gepy)

• Набор цанг W25 (0,5-25 мм, 50 штук)

• Лампа Mebiflex 70

• Макс. Допустимый диаметр над станиной: 200 мм

• Макс. Допустимый диаметр над кареткой (поперечные салазки): 120 мм (60 мм с задней опорой)

• Высота по центру над станиной: 102 мм

• Высота по центру над кареткой: 20 мм

• Макс. Межцентровое расстояние: 470 мм

• Длина кровати: 1,000 мм

• Высота станины: 168 мм

• Привод главного шпинделя: Двигатель переменного тока, 1,5 кВт (непрерывная работа)

• Варианты типа шпинделя: W20 / W25

• Скорость вращения шпинделя (бесступенчатая регулировка): 100 - 6 000 об/мин (мин-¹)

• Внутренний диаметр шпинделя: 20 мм (W20) / 25 мм (W25)

• Макс. Пропускная способность: 14,5 мм (W20) / 19 мм (W25)

• Ход каретки (вручную) по станине: 442 мм

• Поперечное перемещение (ось X): 100 мм

• Разрешение по оси X (радиус): 0,001 мм (цифровое)

• Продольное перемещение (ось Z): 90 мм (опционально: 150 мм для ориентируемого верхнего ползуна)

• Разрешение по оси Z: 0,001 мм (цифровой)

• Шпиндель с трапецеидальным винтом: Ø 9 x 2 мм шаг

• Макс. Поперечное сечение хвостовика инструмента: 16 x 16 мм (Multifix-System) / 12 x 12 мм (Tripan-System)

• Диаметр держателя инструмента: 20 мм (Multifix-System) / 12 мм (Tripan-System)

• Стандартная хвостовая бабка: Внутренний конус Морзе 2, внешний диаметр шпинделя 30 мм, ход 80 мм

• Хвостовая бабка с рычажным управлением (опция): W20/W25 внутренний конус, внешний диаметр шпинделя 40 мм, ход 100 мм

• Задняя бабка с приводом от звездочки (опция): W20/W25 внутренний конус, 40 мм внешний диаметр шпинделя, 150 мм ход

• Быстрозажимная рычажная система (опция): Максимальная скорость вращения шпинделя 3 000 об/мин

• Пневматическая система зажима (опция): Регулируемое осевое усилие зажима, 500 даН при 5 бар, Максимальная скорость вращения шпинделя 6 000 об/мин

• Блокировка шпинделя: Пневматическая блокировка шпинделя, момент блокировки 48 Нм при 5 бар (максимальная скорость вращения 3 000 об/мин)

• Упорные стойки (опция): Зазор, стационарный упор, Ø от 0,01 до 40 мм

• Электрическое подключение: 400 В, 50/60 Гц, номинальный ток 12 А (макс. входной предохранитель 20 А), допустимые колебания напряжения +/- 5%

• Потребляемая мощность: 1,8 кВА

• Уровень шума под нагрузкой на станции оператора: < 60 дБА

• Рабочая температура: +15°C - +30°C (+5°C - +40°C для цифровых измерительных приборов)

• Относительная влажность: от 5% до 80%

• Батарея для цифровых измерительных приборов: 1x литиевая 3 В, тип CR 2032 (потребление тока: 45 мкА, срок службы: 5 000 часов непрерывной работы)

• Нагрузка на пол: 263 кг/м²

• Грузоподъемность пола: 113 кг/м²
