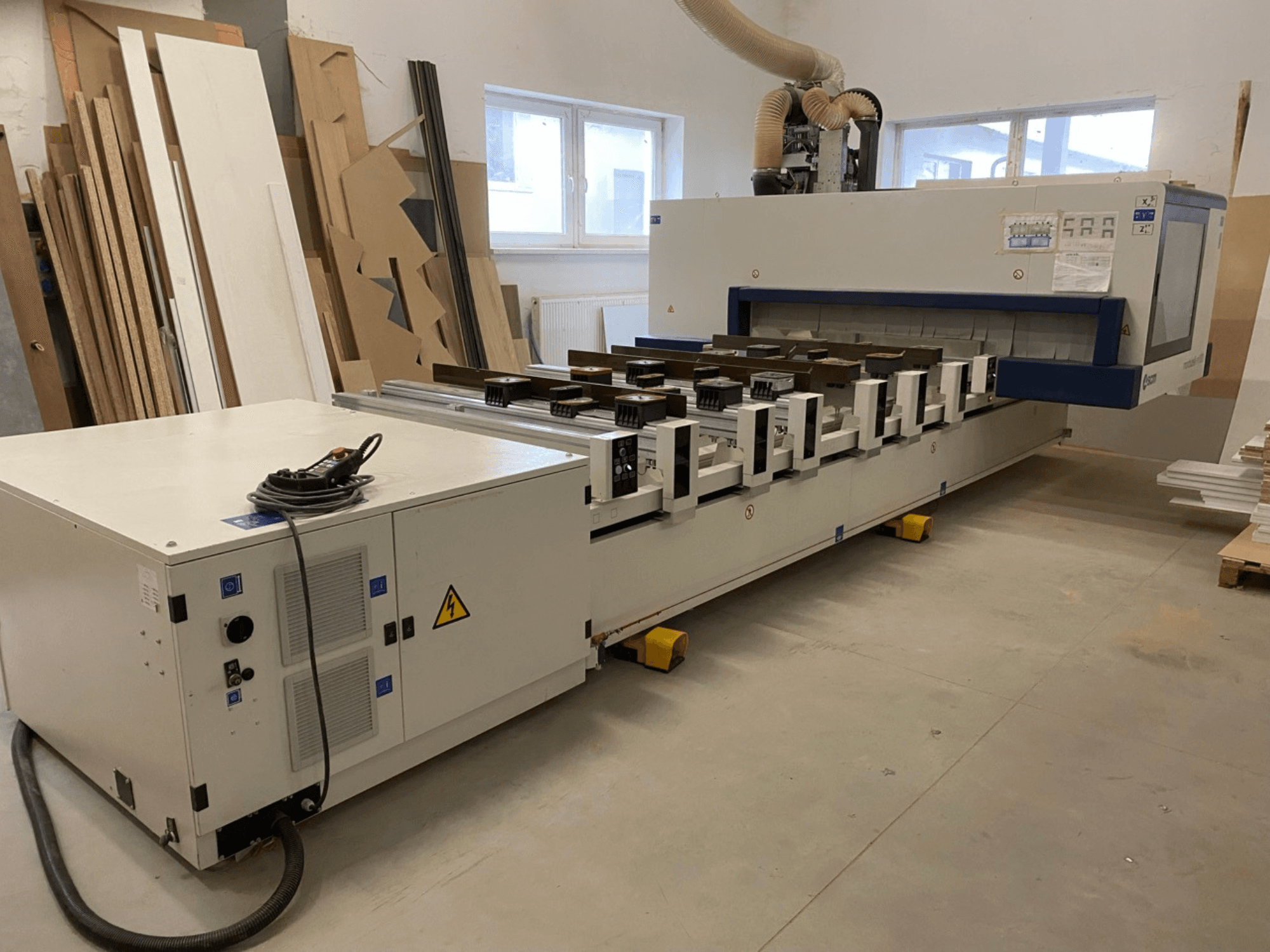

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Рабочая зона / оси:

  • Длина панели (Y): 1900 мм (2210 мм)

  • Высота панели (Z): 180 мм

  • Длина панели при сквозной обработке: 1400 мм

  • Векторная скорость X‑Y: Pro‑Space 56 м/мин; Pro‑Speed 78 м/мин

• Рабочий стол: 6–12 балок (TV Flex), 12 вакуумных присосок (145 × 145 × H75 мм); 2 упора на каждую балку; длина подвижной балки 1600 мм.

• Сверлильный агрегат (общие характеристики):

  • 21 вертикальный шпиндель, 8 000 об/мин

  • 10 горизонтальных шпинделей, 8 000 об/мин

  • Встроенная пила Ø125 мм (X), 10 000 об/мин

  • Мощность двигателя 2,2 кВт

• Электрошпиндель: 10 кВт (S6), макс. 24 000 об/мин.

• Требования к установке: потребляемая мощность 23–28,5 кВА; сжатый воздух 450 NL/мин; пылеудаление 4500 м³/ч, 25 м/с, выпускной патрубок Ø250 мм.

• Конструкция и механизм движения:

  • Тяжёлая, подвергнутая снятию напряжений, электросварная стальная рама; вся обработка выполняется за одну установку на металлообрабатывающих станках с ЧПУ.

  • Высокоскоростные четырёхрядные линейные направляющие; трёхконтурные системы с рециркулирующими шариками; винто-рейная передача с косозубой рейкой по оси X.

  • Бесщеточные двигатели, инверторы; обрабатывающие узлы установлены на подвижном портале для обеспечения жесткости.

  • Прозрачный защитный кожух из поликарбоната.

• Управление ЧПУ и программное обеспечение:

  • PC-Office: Windows 7, 17-дюймовый цветной ЖК-дисплей, клавиатура QWERTY, мобильная панель управления, Xilog Maestro.

  • Возможности Xilog Maestro: параметрическое/графическое/программирование по стандарту ISO; импорт DXF/ASCII (2D); 3D линейная/круговая интерполяция; пространственная линейная интерполяция; спиральная интерполяция; редактор с подсказками; автоматическая оптимизация сверления и библиотеки инструментов; смещение начала координат панели; моделирование; управление штрих-кодами (программное обеспечение); самодиагностика; пошаговое ручное управление; графическая настройка агрегатов; выбор скорости обработки; функция SCM CNC Jerk.

• Безопасность: CE; система PRO-SPACE с защитными бамперами (автоматическая остановка при потенциальном столкновении).

• Входящее в комплект/указанное оборудование стола: задние алюминиевые опорные упоры H75 на каждую балку; вторые центральные опорные упоры на каждую балку; передние опорные упоры H75 на каждую балку.

• Вакуумная система: встроенный вакуумный насос 90/108 м³/ч, 50 Гц.

• Сверлильный узел F23 L (указанная конфигурация):

  • Независимая ось Z

  • 13 независимых вертикальных шпинделей (8 по оси X / 5 по оси Y)

  • 6 независимых горизонтальных шпинделей (с быстрым зажимом), в т. ч. 4 по оси Y

  • Шаг 32 мм

  • Скорость 4 500–8 000 об/мин (инвертор)

  • Агрегат для прорезания пазов/пиления на задней панели, Ø 125 мм, 5 500–10 000 об/мин (инвертор)

  • Мощность двигателя: 2,2 кВт

  • Повышенное усилие прижима по оси Z

• Преимущества RO AX: высокая производительность, точность, качество отделки, скорость обработки; сокращение объема технического обслуживания до 90 % (интервал примерно 1 000 часов).

Дополнительное оборудование

• Боковой инструментальный магазин TRB14 (опция), с правой стороны:

  • Вместимость до 11 инструментов; макс. Ø 350 мм

  • Межцентровое расстояние 130 мм

  • Максимальный вес инструмента 8 кг; общий вес 48 кг

• 4 подъемные опоры для заготовки H75, два уровня подъема (над зажимами и на рабочем уровне), 20 кг на опору

• Дополнительный аппаратный ключ с портом USB
