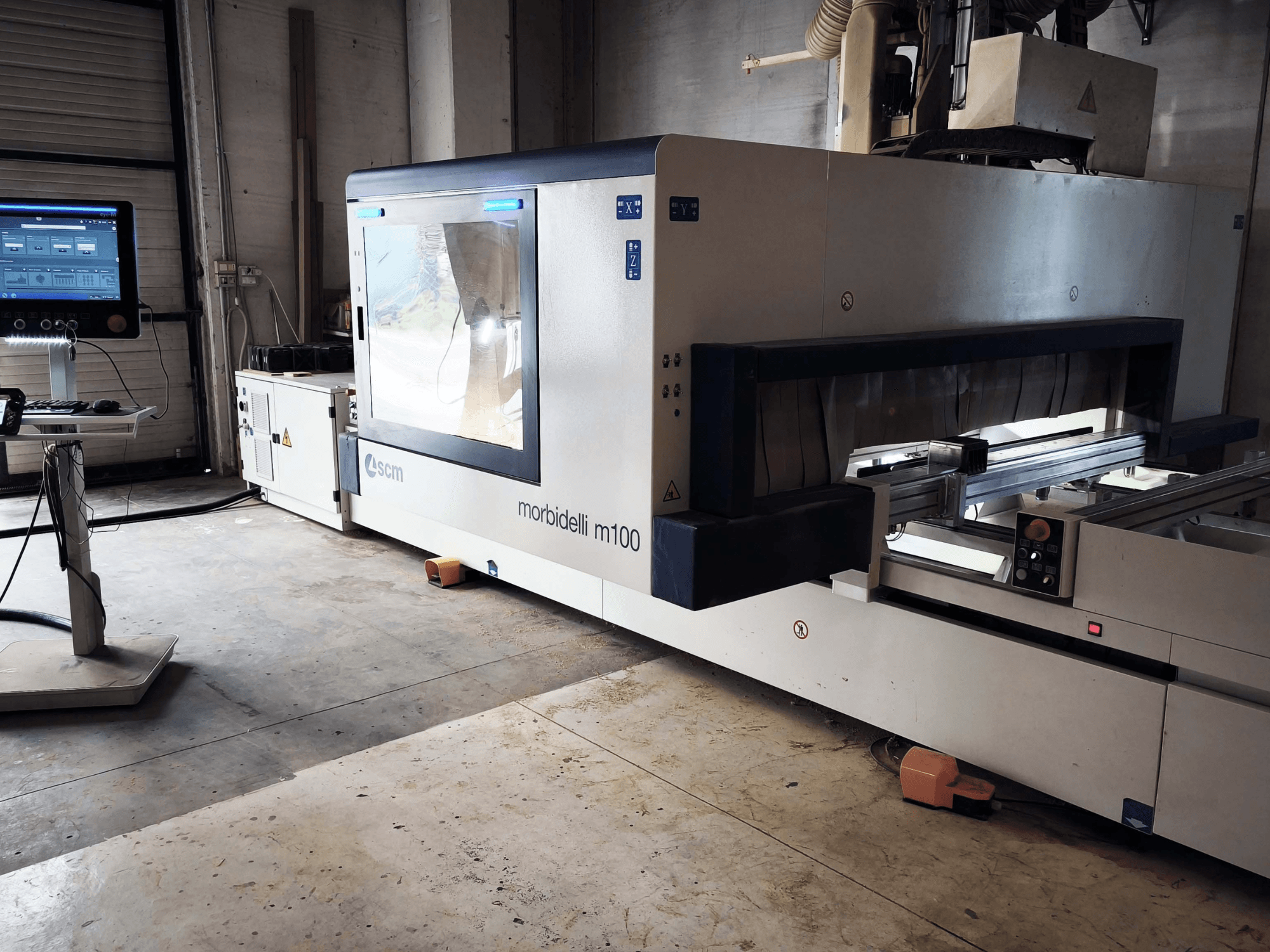

SCM - Morbidelli M100 IT-CNC-SCM-2023-00001

• Рабочая зона

  • Макс. ширина загрузки панели / проход по оси Y: 2 200 мм

  • Проход заготовки по оси Z: 250 мм

  • Рабочая длина маятникового механизма: 1 700 + 1 700 мм

  • Скорость вектора X+Y PRO-SPACE: 56 м/мин

  • Векторная скорость по осям X+Y PRO-SPEED: 78 м/мин

  • Конфигурация безопасности PRO-SPACE: ограничение скорости по оси X до 25 м/мин для обеспечения безопасности оператора

• 5-осевой фрезерный узел – JQX

  • 5-осевой электрошпиндель JQX, HSK 63F

  • Вращение по оси B: ±185°, скорость: 7 000°/мин

  • Вращение по оси C: ±320°, скорость: 7 000°/мин

  • Программируемое вращение по часовой стрелке/против часовой стрелки, керамические подшипники, жидкостное охлаждение

  • Автоматический вытяжной кожух: 3 положения + положение «выключено»

• Сверлильный агрегат – F23L Ro.Ax

  • 13 независимо выбираемых вертикальных шпинделей

  • 5 горизонтальных сверлильных головок с двойным выходом (3 по оси X, 2 по оси Y)

  • Частота вращения сверлильного шпинделя: 4 200 об/мин (стандартная) / 3 000–8 000 об/мин (с инвертором)

  • Встроенное пильное полотно по оси X; максимальный диаметр 125 мм; толщина 2,2–6 мм

  • Скорость пильного диска: 5 000 об/мин (стандарт) / до 10 000 об/мин (с инвертором)

  • Мощность двигателя сверлильного шпинделя: до 3,9 кВт

  • Максимальная длина сверла: 70 мм; расстояние между шпинделями: 32 мм; крепление инструмента по стандарту Велдон Ø10 мм

  • Пневматическая поддержка высокого давления: >64 кгс на шпиндель

• Магазины инструментов (всего до 28 позиций)

  • TRB14: 14 инструментов; максимальный диаметр инструмента 300 мм (3-осевой) / 350 мм (5-осевой); максимальный вес инструмента 8 кг

  • FAST14: 14 инструментов; макс. диаметр 225 мм (пила) / 180 мм (дисковые инструменты/угловые агрегаты); макс. вес инструмента 8 кг

• Рабочий стол и зажим

  • 6 столов/штанги TV FLEX 1600; пневматическая фиксация/разблокировка

  • Автоматические опорные упоры: 6 задних, 6 промежуточных, 4 боковых

  • Дополнительные передние упоры H=75

  • 4 пневматических устройства для подъема панелей H=75

  • Возможность маятниковой обработки

  • Вакуумная система зажима

• Вакуумное оборудование

  • Вакуумный насос: 250 м³/ч

  • 18 фиксированных присосок: 145 × 145 мм, H=75 мм

  • 6 вращающихся присосок: 145 × 55 мм, H=75 мм

• Измерение / позиционирование

  • Автоматический датчик длины инструмента

  • Двойное лазерное позиционирование (по одному проектору на каждую рабочую зону)

  • Автоматические ориентиры для позиционирования заготовки

• Управление и программное обеспечение

  • Maestro Active CNC HMI; Maestro CNC CAD/CAM

  • Импорт DXF; импорт PGM / преобразование в PGMX

  • Параметрическое программирование; Менеджер инструментов; Maestro APPS

  • Графическая настройка рабочего стола; проверка на столкновения; расчет времени цикла

  • Возможность удаленной помощи; сетевое подключение

• Консоль оператора

  • Встроенный промышленный ПК eye-M PRO, сенсорный экран Full HD 21,5" (1920 × 1080)

  • Intel i7 2,80–3,60 ГГц; 8 ГБ оперативной памяти DDR4; жесткий диск 500 ГБ

  • Ethernet RJ45; USB 3.0

  • Проводной пульт дистанционного управления TECPAD с диагональю 7"; длина кабеля 6,5 м

• Данные по установке

  • Установленная мощность: 23–28,5 кВА; 400 В; 50 Гц; 3 фазы

  • Расход воздуха: 450 Нл/мин

  • Скорость вытяжного воздуха: 30 м/с; присоединение вытяжки Ø 250 мм

Дополнительное оборудование

• Держатели инструмента и цанги: не входят в предложение

• Никакие другие внешние аксессуары (роботы, средства автоматизации, конвейер для стружки, устройство подачи прутков и т. д.) не указаны в комплекте поставки
