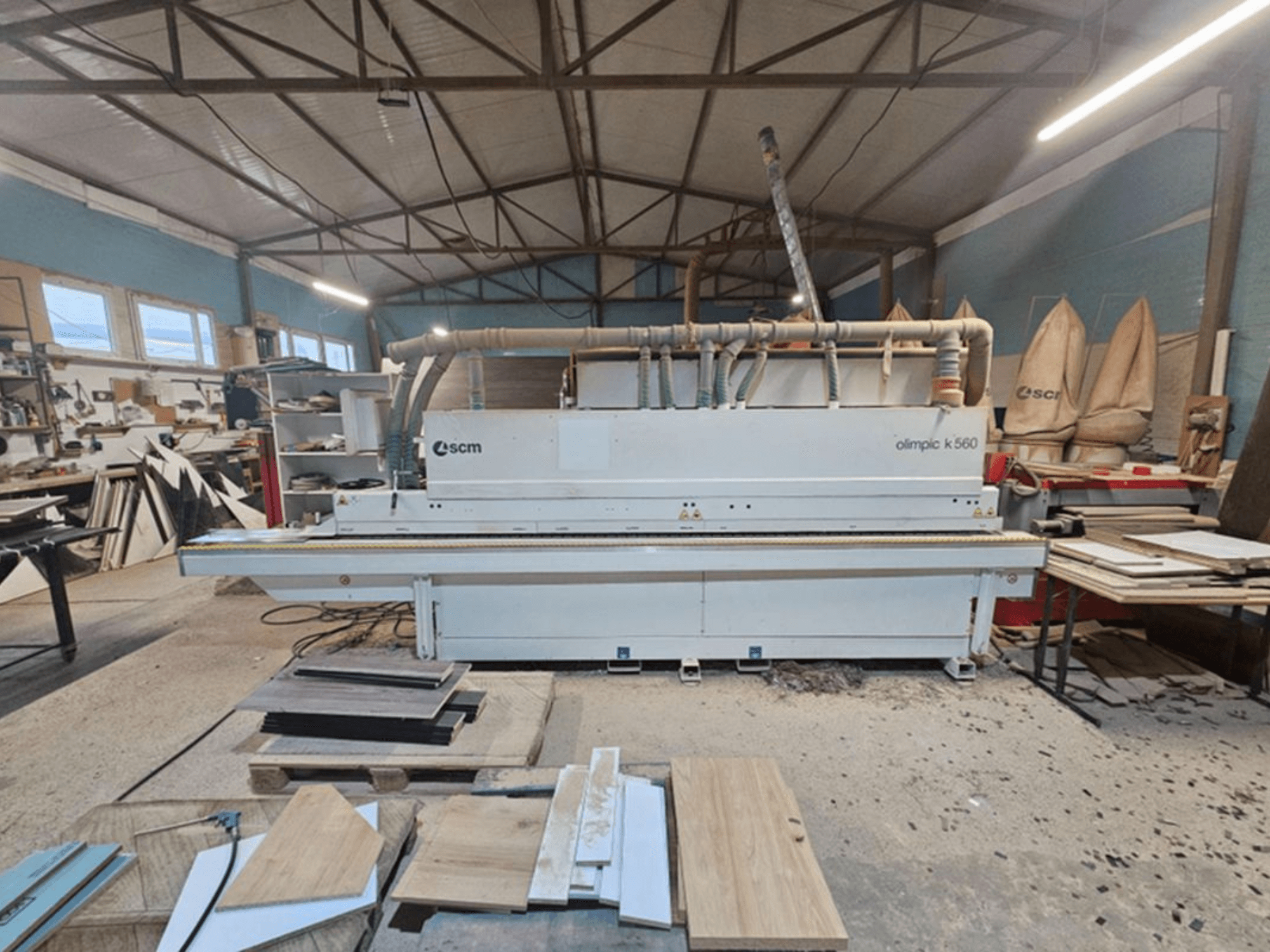

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Основные характеристики

• Скорость подачи до 18 м/мин при расстоянии между панелями 600 мм, даже при скруглении углов

• Управление с помощью 7-дюймового цветного сенсорного экрана с графическим интерфейсом, функциями управления программами, диагностики и цифрового контроля температуры клея

• Группа скругления углов Round X с двумя двигателями для скругления углов и обрезки

Технические характеристики

• Скорость подачи: 12–18 м/мин

• Толщина заготовки: 8–60 мм

• Толщина кромки (рулон): 0,4–3 мм

• Толщина кромки (рулон): 0,4–6 мм

• Максимальное поперечное сечение кромки (рулон): 135 мм²

• Максимальный диаметр рулона: 800 мм

• Выступ края: 2 мм сверху / 2 мм снизу

• Расстояние между заготовками: 600 мм

• Минимальная длина заготовки: 140 мм

• Минимальная ширина заготовки: 95 мм (60 мм при специальной настройке)

• Минимальная длина (рулонный материал): 180 мм

• Минимальная длина (рулонный материал): 220 мм

• Расстояние между прижимными планками заготовки: 560 мм

• Рабочая высота: 900 мм

Система управления (Touch 7)

• 7-дюймовый цветной сенсорный экран (16:9)

• Графическое отображение и моделирование работы всех узлов

• Управление всеми узлами и функциями автоматического запуска

• 60 свободно редактируемых программ

• Полное управление ПЛК с мониторингом датчиков

• Цифровое регулирование температуры в клеевом котле

• Диагностика с помощью оператора

• Статистика: количество деталей, метры кромок, время работы цепи

• Выбор прохода: первый или второй проход обработки

Обрабатывающие узлы

• Фрезерование стыков: два алмазных стыковочных резака, по 1,8 кВт каждый, 12 000 об/мин

• Узел нанесения клея VC-S4.1: нагрев 3 кВт, резервуар 1,5 кг, система быстрой смены Fastlock, моторизованный основной валик + три прижимных валика

• Узел обрезки K/SEL: два высокочастотных двигателя по 0,35 кВт каждый, 12 000 об/мин, поворот 0–15°

• Агрегат для фрезерования вровень R-K: два ВЧ-привода по 0,55 кВт каждый, 12 000 об/мин, радиус инструмента R2

• Агрегат для скругления углов Round X: два высокочастотных двигателя по 0,35 кВт каждый, 12 000 об/мин, прецизионные направляющие без люфта

• Скребковый узел RAS-K: радиус инструмента R2

• Полировальный агрегат SP-V: два двигателя по 0,18 кВт каждый, 3 000 об/мин

Дополнительное оборудование

• Автоматическая смена настроек Autoset T-ER2:

  • Переключение между первым и вторым проходом

  • Автоматическая регулировка толщины кромки (например, от 0,4 мм до 2 мм)

• Система распыления разделительного/антиадгезивного средства AAR

• Узел скребка для клея RC-V

• Алмазные инструменты H=64 мм для группы правки/предварительного фрезерования
