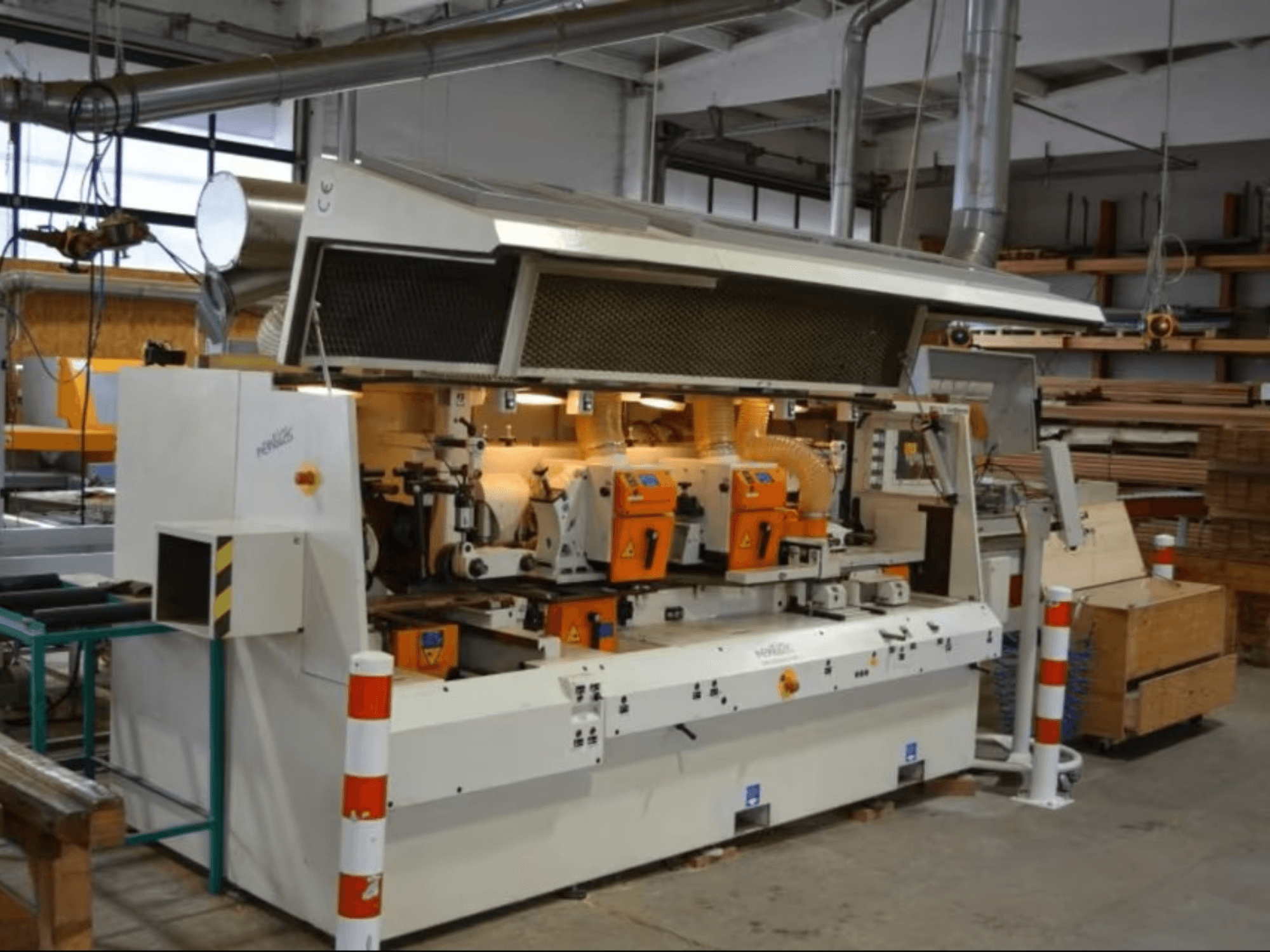

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Конфигурация: 6 шпинделей + 1 универсальный шпиндель (UNIWELLE) = 7 валов; подходит для профилирования/резки

• Управление: Сенсорный экран MOBILE 10

• Интерфейс/система инструментов: HSK 85S Powerlock; быстрая смена шпинделя T-SET; быстрозажимные устройства

• Рабочий диапазон:

  • Ширина обработки (в готовом виде): 15-240 мм

  • Рабочая высота (в готовом виде): до 125 мм

  • Минимальная длина заготовки: 450 мм

• Шпиндели:

  • Скорость: 6 000 / 8 300 об/мин

  • Диаметр: 40 мм

  • Монтажная длина: вертикальная 220 мм, горизонтальная 250 мм

  • Осевая регулировка: вертикальная 75 мм, горизонтальная 45 мм

  • Диаметр рейсмусового круга: фрез 120-140 мм; профильных шпинделей 100-200 мм

  • Глубина профилирования 2-го нижнего вала с инструментом Ø200 мм: 15 мм

• Двигатели:

  • Двигатель подачи: 4 кВт (с инверторным управлением)

  • Шпиндель для правки/строгания: 7,5 кВт

  • Правый вертикальный шпиндель: 7,5 кВт (Powerlock HSK 85)

  • Левый вертикальный шпиндель: 7,5 кВт (Powerlock HSK 85)

  • Верхний горизонтальный шпиндель 1: 7,5 кВт (быстрозажимной)

  • Верхний горизонтальный шпиндель 2: 7,5 кВт (Powerlock HSK 85)

  • Нижний горизонтальный шпиндель: 7,5 кВт (Powerlock HSK 85)

  • Универсальный шпиндель: 7,5 кВт (быстрозажимной)

• Система подачи:

  • Скорость подачи: 6-36 м/мин (через инвертор)

  • Подающие ролики: Ø140 мм; 2 ролика 140 x 25 на вал подачи

  • Подающий ролик с приводом в рабочем и подающем столе

  • Два узла подачи после верхних шпинделей для уменьшения межосевого расстояния с 620 до 450 мм

• Столы и направляющие:

  • Длина стола подачи: 2 500 мм

  • Диапазон регулировки стола подачи и подающей направляющей: 10 мм

• Давление, направляющие и безопасность:

  • Горизонтальное давление перед строгальным валом с выключателем

  • Горизонтальное прижимное устройство перед строгальным валом, переключаемое с панели управления

  • Пневматические прижимные башмаки перед верхними горизонтальными шпинделями

  • Прижимные башмаки перед защитным кожухом горизонтального шпинделя

  • Закаленная вставка в рабочем столе перед рубанком

  • Освещение внутри защитного кожуха

• Смазка:

  • Принудительная смазка (базовая комплектация)

  • Ручная центральная смазка

  • Ручной насос для смазки рабочего стола

• Позиционирование/регулировка:

  • Электронное горизонтальное позиционирование

  • Электронная настройка/регулировка диаметра инструмента

• Вытяжка:

  • Необходимая производительность вытяжки: мин. 10 443 м³/ч

• Прочее:

  • Включение/выключение устройства подачи перед рубанком

Дополнительное оборудование

• Вытяжной шланг в комплекте

• Монтажный кронштейн Powerlock в комплекте

• В комплект поставки входят инструменты для шпинделей HSK; 240-миллиметровые фрезерные головки устанавливаются на горизонтальные шпиндели

  • Примечание: не все инструменты, показанные на рисунке, входят в комплект поставки

• Документация: каталог запасных частей (8 полных PDF-каталогов)
