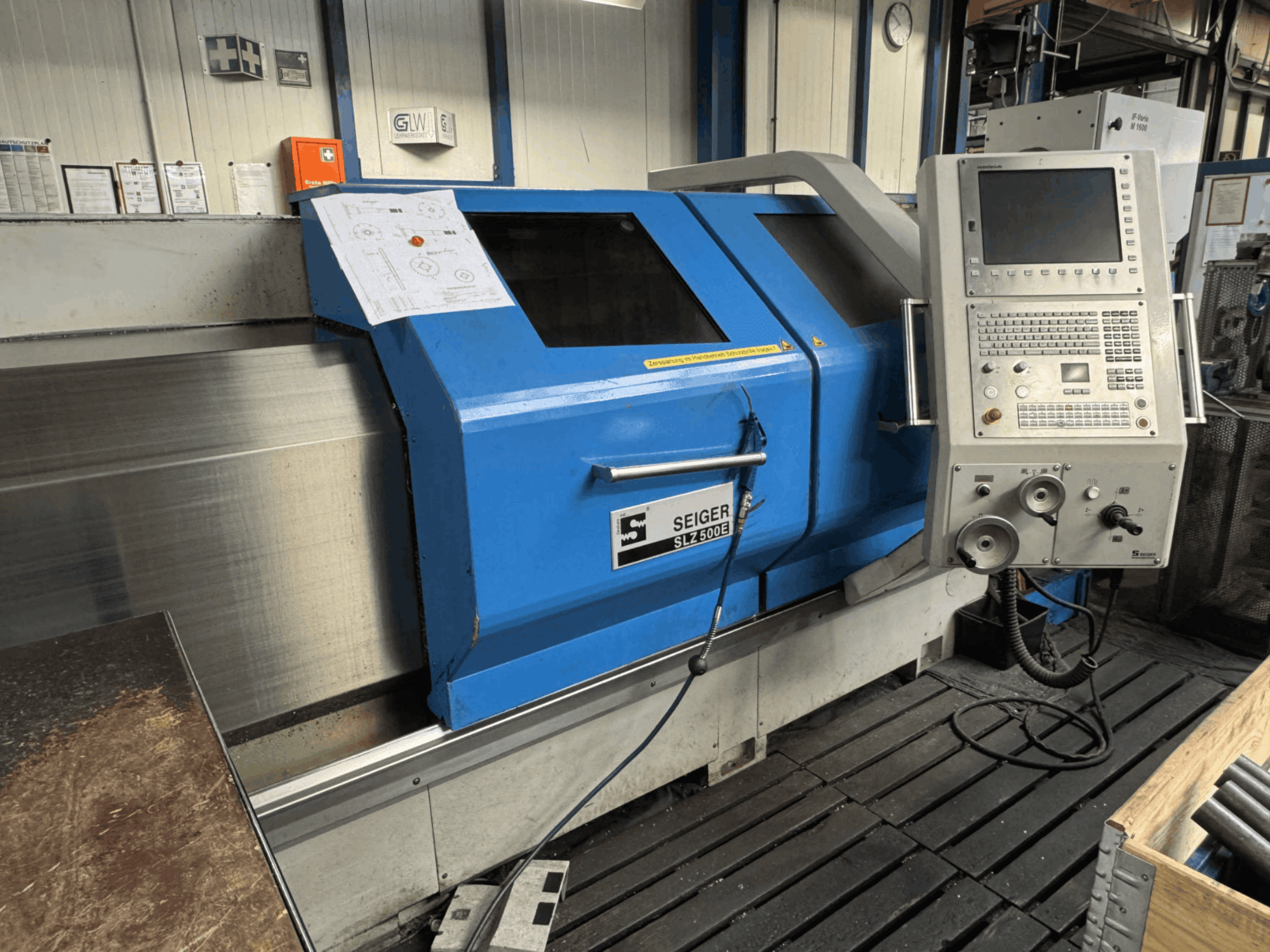

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Скорость вращения шпинделя: 1–3 000 об/мин (1-я ступень: 1–750 об/мин, 2-я ступень: 1–3 000 об/мин)

- Мощность шпинделя (100/60 % ED): 20 / 25 кВт

- Размер конуса: DIN 55027, размер 8 (носовая часть главного шпинделя) / MT 5 (втулка задней бабки)

- Инструментальные позиции: 8-позиционная дисковая револьверная головка Sauter + 4-позиционный быстросменный держатель Parat, размер 3

- Протока охлаждающей жидкости через шпиндель: нет

- Контршпиндель: нет

- Макс. диаметр прутка: 78 мм (через патрон Schunk) / 93 мм (отверстие шпинделя)

- Макс. диаметр заготовки: 500 мм (диаметр по станине) / 280 мм (диаметр по поперечному суппорту)

- Макс. вес инструмента: информация отсутствует

- Приводные инструменты: Да (8-позиционная дисковая револьверная головка Sauter для приводных инструментов, вал VDI D=30 мм с цифровым сервомотором)

- Точность позиционирования: в соответствии с DIN 8605

- Ход по оси X: 260 мм

- Ход по оси Z: 1500 мм (межцентровое расстояние)

- Характеристики оси C: пневматическое включение с цифровым двигателем и зубчатым приводом на главном шпинделе (частота вращения шпинделя до 15 об/мин, крутящий момент ок. 420 Нм)

- Ширина станины: 350 мм

- Поперечное сечение токарного инструмента (высота × ширина): 25 × 25 мм

- Диаметр шпинделя в переднем подшипнике: 130 мм

- Внутренний конус главного шпинделя: метрический 100

- Максимальный крутящий момент шпинделя: прибл. 1400 Нм

- Усилие подачи по оси Z: 10 000 Н

- Усилие подачи по оси X: 7 000 Н

- Диапазон подачи (по продольной/поперечной оси): 0,001–6000 мм/об

- Скорость быстрого перемещения по осям X/Z: 10 / 7 м/мин

- Диаметр пиноли задней бабки: 90 мм

- Ход пиноли задней бабки: 180 мм

- Максимальный вес заготовки (между центрами): 1 000 кг (1 250 кг с подшипником)

- Максимальный вес заготовки (в патроне): 300 кг (при расстоянии до центра тяжести 200 мм)

- Рабочее напряжение: 400 В / 50 Гц

- Напряжение управления: 24 В постоянного тока

- Подключаемая мощность: 41 кВА

- Номинальный ток: 60 А

- Главный предохранитель: 63 А

- Дополнительное оборудование:

- Защитная стенка от стружки, 2 подвижные раздвижные защитные дверцы с окнами, освещение станка, быстросменный держатель инструмента размера C, устройство подачи охлаждающей жидкости, живой центр MT 5, набор инструментов для оператора, линейная шкала по оси X, предохранительная муфта по осям X и Z

- Конвейер для стружки: высота разгрузки 1000 мм, длина 535 мм, уклон 60 градусов, непрерывная подача, производительность около 250 дм³/ч, скорость около 2 м/мин

- Двухскоростная планетарная коробка передач: арт. 6054375, с автоматическим переключением, с фланцевым креплением на двигателе главного шпинделя

- 4-позиционный револьверный держатель Parat с быстрой сменой инструмента: размер 3, с ручным управлением, установлен на системе зажима с нулевой точкой

- 8-позиционная дисковая револьверная головка Sauter для приводных инструментов: вал VDI D=30 мм с цифровым сервомотором, установленная за токарным центром

- Расточной блок: с фиксатором VDI 50 и внутренней подачей охлаждающей жидкости, установлен на системе нулевой точки зажима перед токарным центром

- Система нулевого зажима: опорная часть установлена на поперечном суппорте

- Гидравлический полый зажимной узел: Schunk ROTA THW plus, 3-кулачковый патрон D = 315 мм с креплением по стандарту DIN 55027, размер 8, и проходом 78 мм

- Усиленный насос охлаждающей жидкости: (2,5 бар при 40 л/мин, макс. 5,4 бар при 8 л/мин), управление осуществляется через частотный преобразователь и потенциометр

- Ручной распылитель: подключен к системе подачи охлаждающей жидкости

- Удлинение корпуса: закрытое удлинение со стороны задней бабки с поворотной дверцей

- Привод задней бабки: арт. 6061611, установленный на суппорте станины для перемещения задней бабки

- Элементы установки станка: арт. 6054102, 10 шт. опорных ножек со шпильками и анкерами

- Установленный пылеудалитель: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (модель M 1600, год выпуска 04-2020, вес 85 кг, 400/460 В, 50/60 Гц, 0,75 кВт, 1,7/1,8 А, IP 54)
