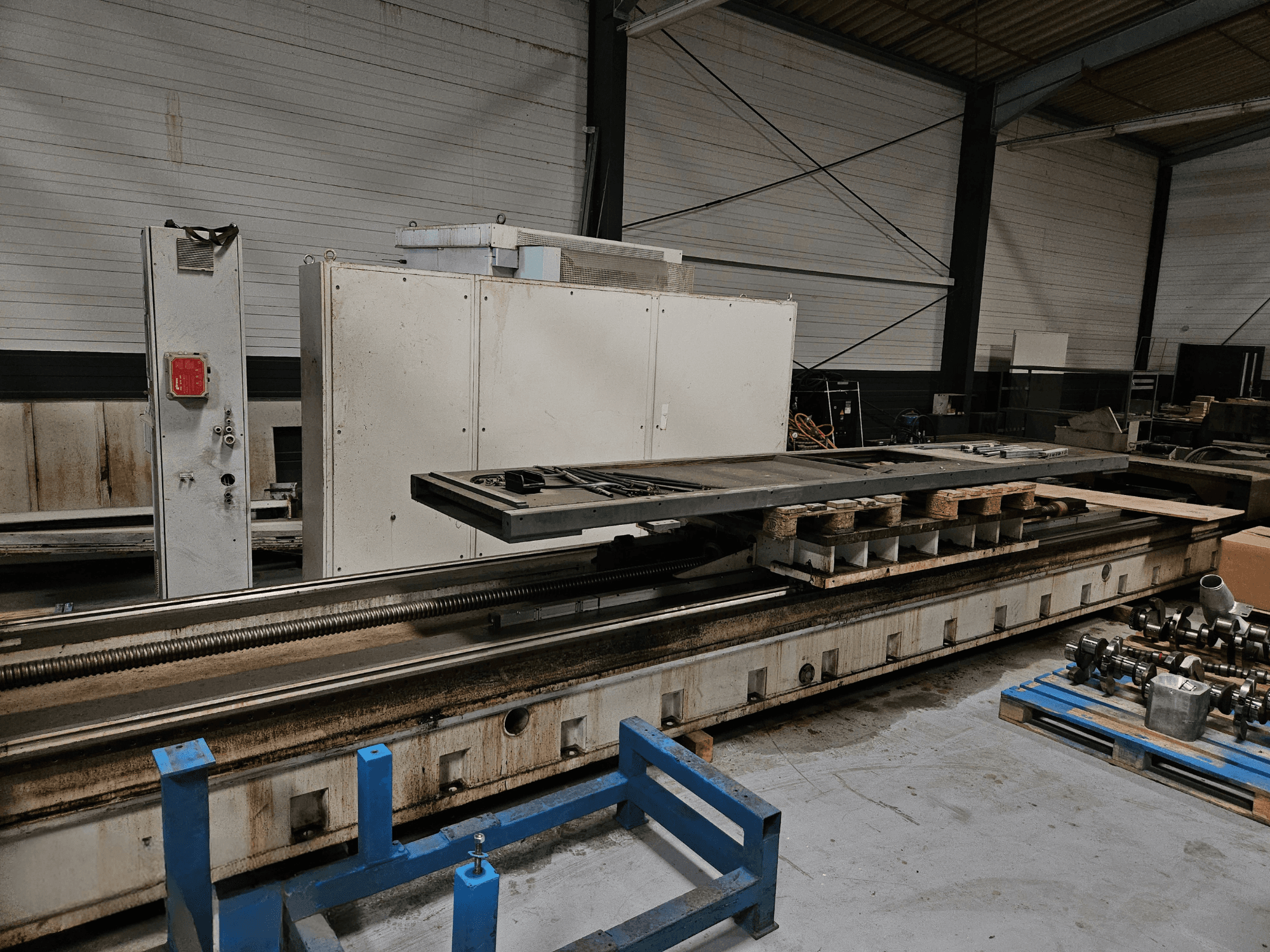

Этот 5-осевой фрезерный станок со станиной SHW UFZ 6L был произведен в 2008 году. Он имеет впечатляющий ход по оси X 6000 мм, ход по оси Y 2100 мм и ход по оси Z 1600 мм. Станок оснащен автоматическим устройством смены инструмента, рассчитанным на 150 инструментов, и прочной зажимной плитой размером 3600 x 3750 мм. Если вы хотите получить высококачественные фрезерные возможности, обратите внимание на станок SHW UFZ 6L, который мы предлагаем на продажу. Свяжитесь с нами для получения более подробной информации.
Просмотр
- бренд: SHW
- год: 2008
- МОДЕЛЬ: UFZ 6L
- тип применения: Фрезерование
- Местонахождение: Германия
- тип станка: Станок фрезерный продольно-столбовой (типа «bed type»)
- марка блока управления:
Техническая информация - SHW UFZ 6L
Габариты
- Высота машины: 6450 mm
- Длина машины: 12500 mm
- Вес машины: 34000 kg
- Ширина станка: 11000 mm
Движение
- Количество осей: 5
- Ход по оси X: 6000 mm
- Ход по оси Y: 2100 mm
- Ход по оси Z: 1600 mm
Техническая спецификация
- Макс. вес инструмента: 25 kg
- Скорость шпинделя: 4000 RPM
- Размер конуса: SK 40
Дополнительная информация
Перемещение по оси W: 1500 мм
Цифровые приводы подачи
Ось X: 2-20000 мм/мин
Ось Y: 2-24000 мм/мин
Ось Z: 2-24000 мм/мин
Быстрая траверса
Ось X: 20000 мм/мин
Ось Y: 24000 мм/мин
Ось Z: 24000 мм/мин
Шпиндель
Головка: Автоматическая универсальная фрезерная головка
Двигатель главного шпинделя: Siemens 1PH7 167
Коробка передач: ZF 2K300 / SEW FF37 / FA47 B / KA Z37
Повторяемость: ±0,002 мм
Устройство смены инструмента
Тип: Автоматический
Вместимость: 150 инструментов
Максимальная длина инструмента: 400 мм
Максимальный вес инструмента: 25 кг
Конусность инструмента: SK50 DIN 69871
Станция: Pickup-station
Стол/пластины
Поверхность зажимной плиты: 3600 x 3750 мм
Электроника и управление
Панель управления: Встроенный ЧПУ в рабочую платформу
Серводвигатели: Siemens серии 1FT6
Приводы/регуляторы: Indramat ECOdrive 3
Измерительные системы: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425
Электронное реле давления: ifm PN 5, PN 7
Электропитание
Напряжение: 400 В, 3-фазное, 50 Гц
Мощность подключения: ок. 80 кВА
Главный предохранитель: 160 A (медленный)
Сечение проводника: 70 мм²
Пневматика и гидравлика
Давление: 4-6 бар
Соединение: G1/4
Расход воздуха: ок. 320-400 л
Клапанный терминал: Festo CP10+
Гидравлическая система: Bosch с аккумулятором 1 x 50 л
Дополнительное оборудование
Поворотный стол с ЧПУ: Demmeler DRTN
Поверхность стола: 2000 x 1800 мм
Максимальная скорость вращения: 4 мин^-1
Контроль столкновений: Brankamp Typ CMS (1-канальный)
Предохранительный тормоз: Mayr Typ 891...
Охлаждающее устройство: Schimpke DK 38 V / BKW SK 250D
Фильтр охлаждающей жидкости: Knoll KF110/1100
Масляный фильтр: ARGO D 062-156
Транспортер стружки: Richter SP 250/63 (x2)
Измерительная система: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug
Смазка: Автоматическая
Корпус станка: 3-сторонний
*Информация на сайте может различаться между показанными данными и фактическими значениями, проверьте информацию у торговым представителем.
