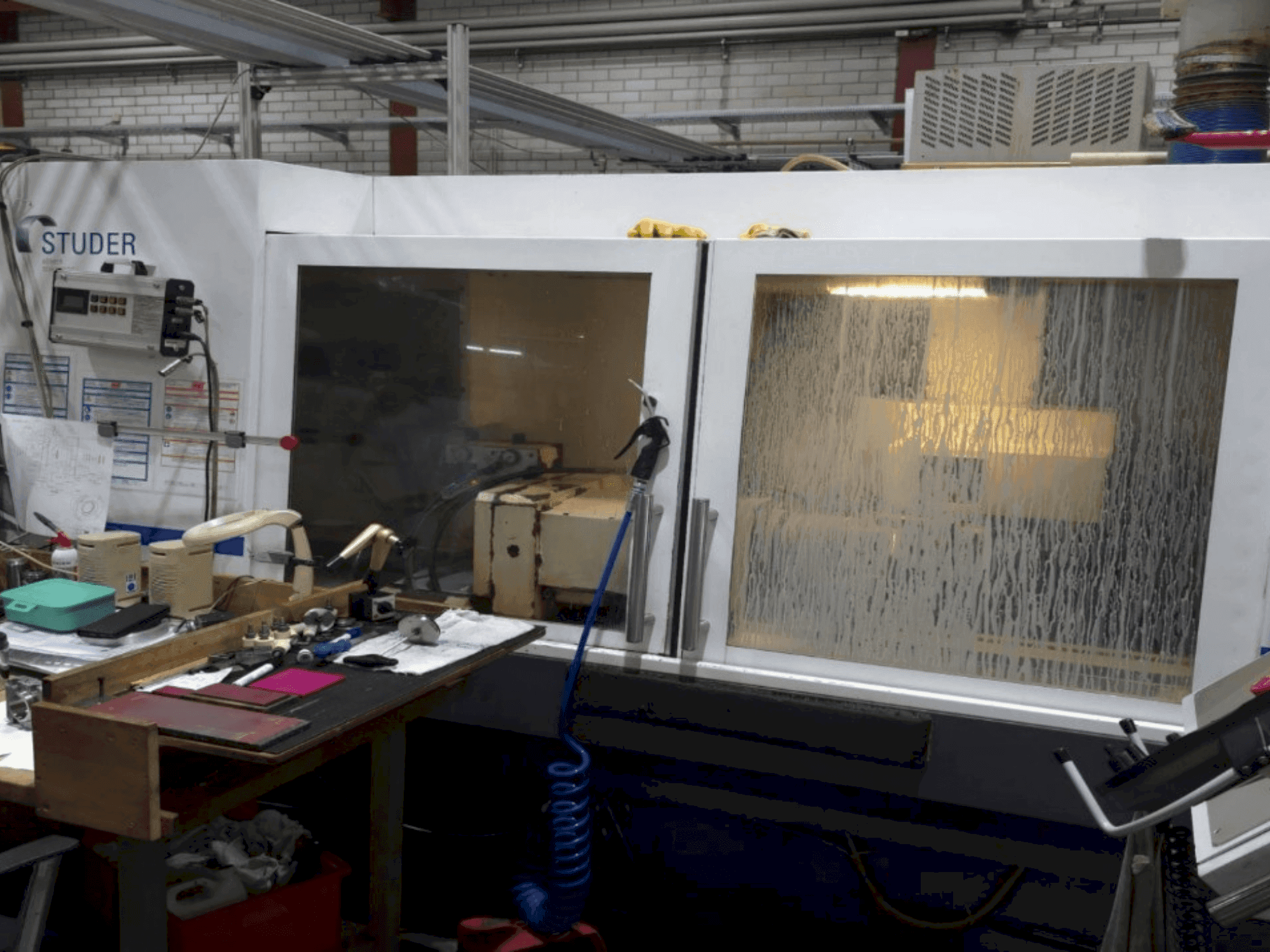

STUDER - S31DE-GRI-STU-2008-00001

Дополнительное оборудование

• Частотный преобразователь в актуальном состоянии / Частотный преобразователь заменен

Преимущества машины

Технические преимущества станка

• Контроллер: ge fanuc series 21-tb

• Протекание резервуара

• Протекает бак

• Отсутствует ленточный фильтр охлаждающей жидкости

Дополнительная информация

Поперечная ось X и продольная ось Z:

Поперечная ось X (ось NC) 0°, приводится в движение серводвигателем переменного тока

и шарико-винтовой пары. Ход 280 мм. Скорость подачи программируется 0,001-5,000 мм/мин.

Продольная ось Z (ось ЧПУ). Приводится в движение серводвигателем переменного тока и шарико-винтовой парой. Ход

1150 мм. Скорость подачи программируемая

0,001-10,000 мм/мин.

Система прямого измерения по оси X

Разрешение 0,0001 мм (линейная, абсолютная измерительная система,

не требует перемещения точки отсчета)

Система прямого измерения по оси Z

Разрешение 0,0001 мм (линейная, абсолютная измерительная система,

не требует перемещения точки отсчета)

Интерфейс шкалы для систем прямого измерения

Колесная головка

Револьверная головка U универсальная, поворотная

Автоматическая ось поворота головки (ось B)

для поворота головки колеса.

Передача Хирта на 1° относительно оси поворота головки колеса. Угол поворота от -15° до +195°

Защитный кожух в положении инструмента 1, слева Ø 500 мм

для наружного шлифования для шлифовальных кругов Ø 500x63 мм F1

(80 мм F5)

Защитный кожух в положении инструмента 2, правый Ø 500 мм

для наружного шлифования для шлифовальных кругов Ø 500x63 мм F1

(80 мм F5)

Общие сведения о защитном кожухе в положении инструмента 2:

Длина шлифования правой шлифовальной стороны уменьшается в

Длина шлифования правой шлифовальной стороны уменьшается в положении поворота шлифовальной головки. 300° примерно на 30 %.

Внутреннее шлифовальное устройство для высокочастотных шпинделей

Ø 120 мм в положении для инструмента 3, включая соединительный кабель

для подключения внутренних шлифовальных шпинделей Ø 120 мм в соответствии с

следующими спецификациями Studer:

-- Штекерные соединения для смазки для шлангов диаметром

4 мм

-- Штекерные соединения для прямой и обратной подачи охлаждающей жидкости

с диаметрами шлангов

10 мм (шпиндель и шланговые вставные муфты входят в комплект поставки шпинделя)

-- с электрическими соединениями в соответствии со схемой подключения

Кодировка внутреннего шлифовального шпинделя

Неподвижная опора моторного шпинделя 1 находится справа

на позиции инструмента 2

Скорость резания моторного шпинделя 1

программируемая до макс. 50 м/с

Для мотор-шпинделей с макс. n = 3200 об/мин, 50 м/с

возможно только при диаметре шлифовального круга >300 мм

Оборудование для внутреннего шлифования HF для шпинделей Fischer с воздушно-масляной смазкой

Общая информация о марках шпинделей HF:

Различные марки шпинделей с воздушно-масляной смазкой не могут быть использованы на одном станке.

-- Количество смазочных патрубков должно соответствовать шпинделям

в принадлежностях.

-- Шпиндели с разным количеством смазочных соединений не могут использоваться для каждой позиции инструмента.

Блок обслуживания для воздушно-масляной смазки для внутренних шлифовальных шпинделей.

Количество смазки может быть запрограммировано в системе ЧПУ с учетом особенностей шпинделя.

Воздушная продувка шпинделей HF при использовании машинного сжатого воздуха (включается от пневматического главного клапана).

Патронная рабочая головка с роликовыми подшипниками, конусность ISO 50, цилиндрическое внешнее крепление на

Шпиндель Ø 110 мм, отверстие шпинделя Ø 50 мм.

Ручная блокировка шпинделя без контроля.

Возможность монтажа датчика шлифовального кольца

Общая информация о патронной рабочей головке:

Для шлифования под напряжением или наружного шлифования с вращающимся центром

Ручная коррекция цилиндричности на рабочей головке

Точность центрирования не менее 0,0004 мм

Стандартная ось С

для загрузки заготовок и остановки по окружности

(Точность +/-0,5°) для смены заготовок

Стандартная ось С; для шлифования форм,

обычно требуется высокоточная ось С

Привод заготовки 3 кВт с серводвигателем переменного тока

Диапазон скоростей 1-1000 об/мин

Скорость толчковой подачи 1-50 об/мин

Пневматический подъемник для легкого перемещения

рабочей головки во время настройки

2909914-E

Пневматическое управление и контроль давления стружки

Электрический интерфейс 1 для ротационного

одевания с максимальной мощностью привода до 3 кВт.

Позволяет программировать скорости от 10 до 100 %

от номинальной скорости шпинделя, в зависимости от шпинделя, в том же или противоположном направлении, что и шлифовальный круг.

Панель управления и шкаф управления, постоянно подключенные к

станок

Блок кондиционирования воздуха для шкафа управления

Общие сведения об охлаждении шкафа управления:

При температуре окружающей среды. При температуре выше 30°C требуется охлаждающее устройство.

Напряжение в сети: 400 вольт +/-10%

Частота сети: 50 Гц +/-1 Гц

Линия: 4-проводная (L1, L2, L3 / PE) или 5-проводная (L1, L2, L3 / N / PE)

Внутреннее напряжение управления: 24 вольта постоянного тока

Контроллер ЧПУ Fanuc 21i-TB с:

-- активным 10,4-дюймовым цветным плоским экраном

-- Встроенный контроллер ПЛК

-- коммуникатор Studer и система шин ASI

Память пользователя для контроллера ЧПУ: 128 кБ,

Память программ: 200

-- Fanuc 21i-TB поддерживает только память пользователя объемом до 512 кБ.

Портативный блок оператора: Терминал Studer PCU

с ЖК-дисплеем, клавиатурой, электронным маховиком,

кнопка отмены и разрешения

Счетчик часов работы, диапазон 0-99,999 часов

Электронный датчик стыковки с Dittel AE 4100-1

состоит из:

-- передняя панель с ЖК-дисплеем для отображения

кривая сигнала

-- 4 входа для обнаружения стыковки с пассивными

датчиков, при этом только один датчик может быть

одновременно
