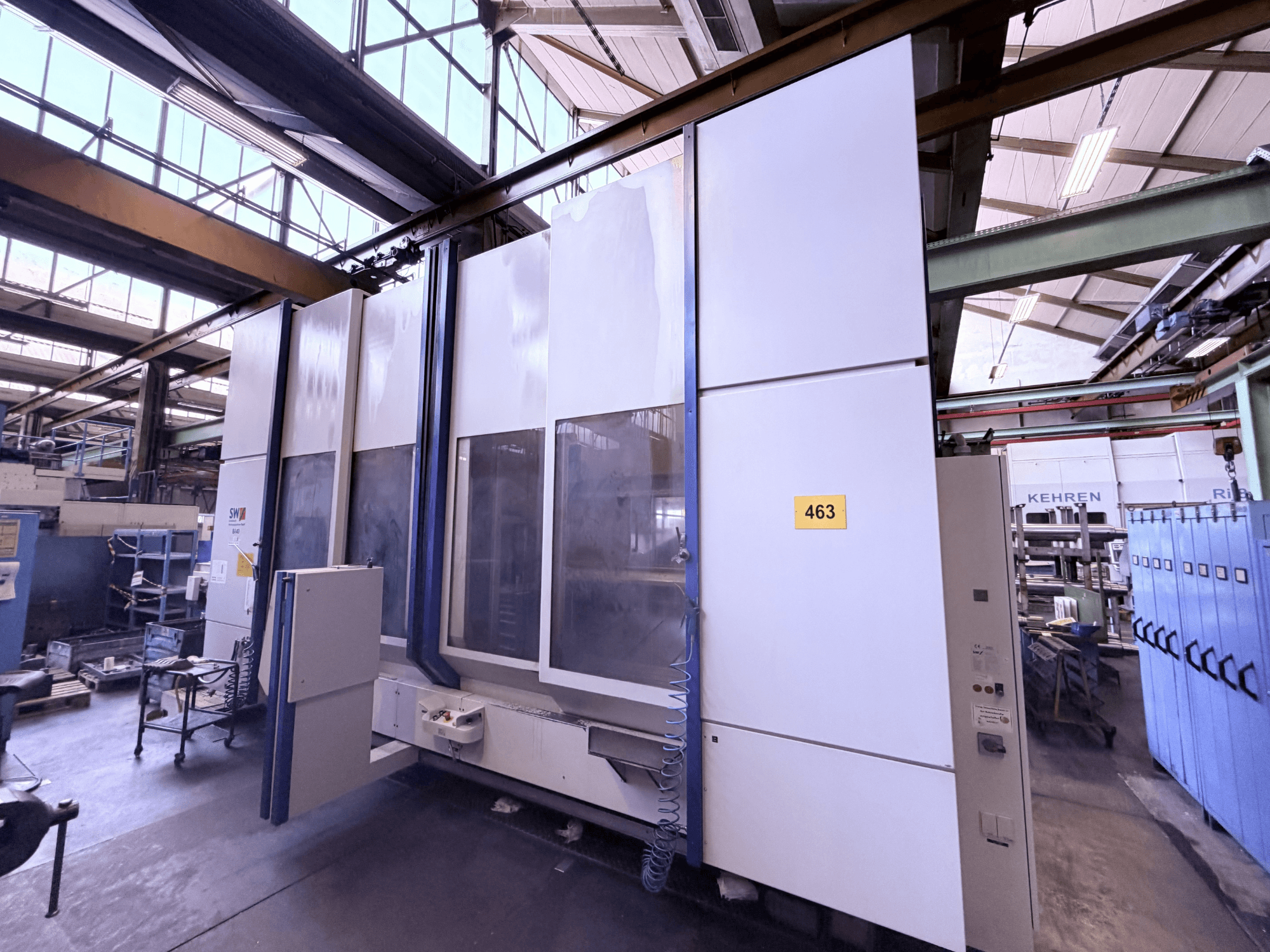

SW - BA 40DE-MIL-SWX-2001-00001

- Ход по оси X: 2 × 1300 мм (3350 мм в режиме работы с удлинённой платформой)

- Ход по оси Y: 630 мм

- Ход по оси Z: 630 мм

- Зажимная поверхность (режим «маятник»): 2 × 1275 × 630 мм

- Быстрое перемещение по осям X/Y/Z: 40 м/мин

- Скорость подачи: 1–40 000 мм/мин

- Диаметр шпинделя: 100 мм

- Частота вращения шпинделя: 20–7 500 об/мин

- Мощность шпинделя: 36 кВт (при 25 % рабочего цикла)

- Крутящий момент шпинделя: 950 Нм (при 25 % рабочего цикла)

- Цанговый паз / держатель инструмента: SK 50 DIN 69871, форма B

- Количество гнезд в инструментальном магазине: 60

- Максимальный диаметр инструмента (при наличии свободных соседних ячеек): 110 мм (250 мм)

- Максимальный вес инструмента: 8 кг (24 кг)

- Система измерения: линейная

- Поворотный стол с ЧПУ: Peiseler ATU 280 с опорным подшипником

- Давление охлаждающей жидкости (внутреннее): 40 бар

- Очистка охлаждающей жидкости: щелевой фильтр

- Промывка рабочей зоны: Да

- Промывочные пистолеты: 2

- Контроль поломки инструмента: Leutze

- Корпус: Полностью закрытый

- Система отвода: GEA-Delbag, 2 x KNAW 1-1-AF

- Дисковод для дискет: Да

- Требуемая занимаемая площадь (Д x Ш x В): 7700 x 3700 x 4000 мм

- Требуется фундамент: нет

- Номинальное рабочее напряжение: 3/PE, переменный ток 400 В / 50 Гц

- Номинальный рабочий ток: 87 А

- Общая подключенная нагрузка: 50 кВА (номинальная мощность 60 кВА)

- Предохранитель на линии питания: 100 А

- Наработка: 63 368 ч

- Дополнительное оборудование: расширенная гидравлическая система станка для зажима заготовки, система клапанов для зажимных цилиндров двойного действия, 2 зажимных контура в левой рабочей зоне, 2 зажимных контура в правой рабочей зоне, давление зажима 250 бар / Q = 9 л/мин, приспособление для угловых сверлильных головок (без 4-точечной опоры), автоматические загрузочные двери, прибл. 60 патронов SK50, 1 удвоенная угловая головка, реверсивное зажимное устройство (ось A и контрдержатель), зажимной мост
