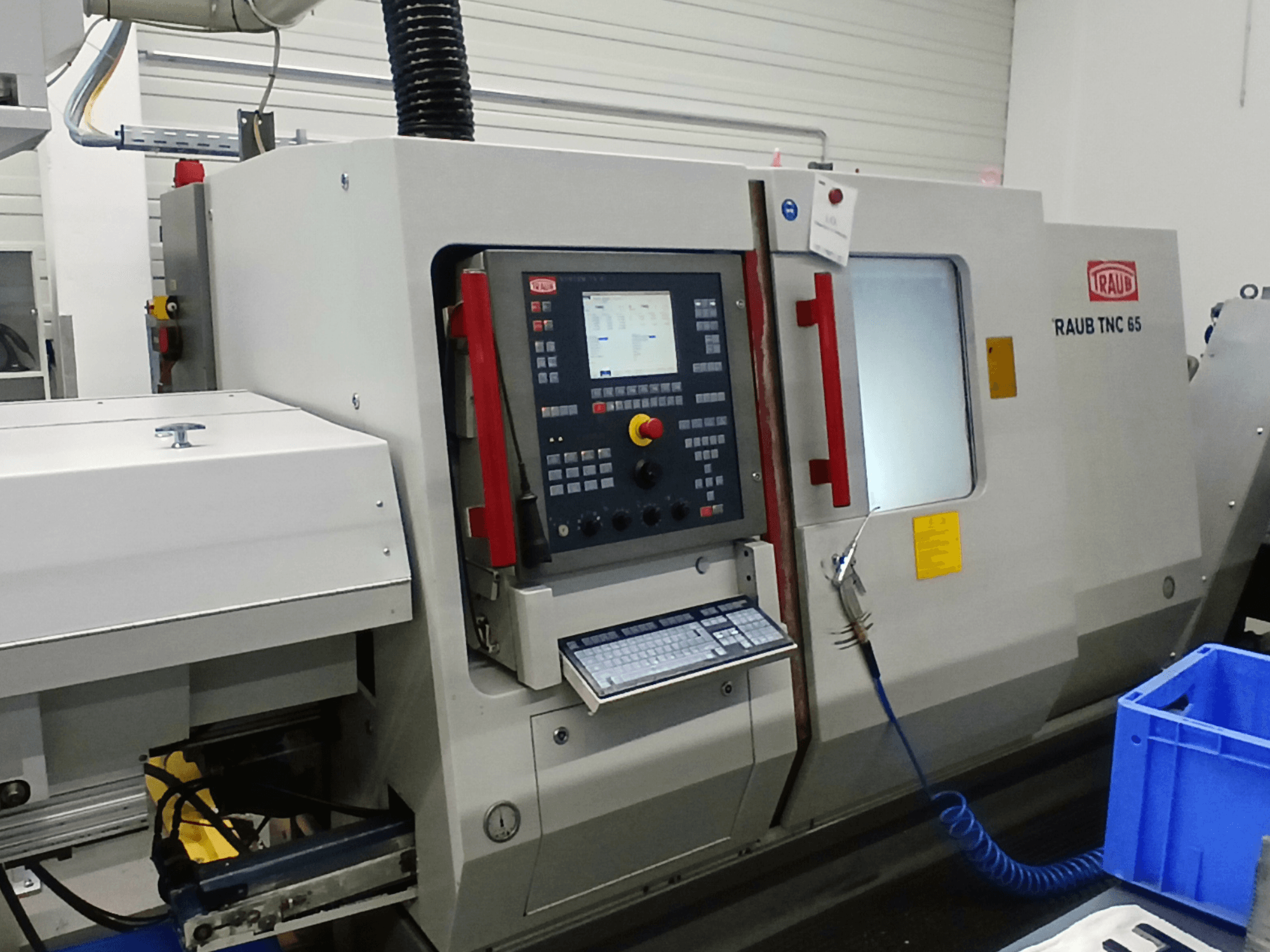

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Система управления: TX8i с 64-битным высокопроизводительным RISC-процессором и дополнительным высокопроизводительным процессором ПЛК, интегрированный ПК
- Управление TX8i с цветным плоским экраном TFT и электронным маховиком
- Многодиапазонный трансформатор для 460В / 400В / 380В / 220В / 200В, 50 Гц
- Рабочее напряжение машины: 400 В 50 Гц
- Рабочее напряжение аксессуаров: 230 В 50 Гц
- Напряжение управления: 24 В постоянного тока
- Предназначен для обработки металлов и пластмасс с определенной режущей кромкой
- Максимальная длина точения: 450 мм
- Отверстие главного шпинделя: 65 мм
- Проходное отверстие шпинделя: 65 мм
- Максимальный диаметр зажима в зависимости от системы цанг: 60 мм
- Диаметр переднего подшипника: 66 мм
- Стандартная цанга: DIN 6343
- Максимальный диаметр зажима: 65 мм
- Крутящий момент главного шпинделя: 230 Нм
- Главный шпиндель по оси C с числовым программным управлением
- Скорость быстрого перемещения/подачи по оси X: 7,5 м/мин
- Усилие подачи по оси X при 100% рабочем цикле: 5000 N
- ШВП по оси Х: 32×5 мм
- Скорость быстрого перемещения/подачи по оси Z: 10 м/мин
- Усилие подачи по оси Z при 100% рабочем цикле: 8000 Н
- ШВП по оси Z: 32×10 мм
- Скорость быстрого перемещения/подачи по оси Y: 3 м/мин
- Перемещение по оси Y: ±35 мм
- Усилие подачи по оси Y при 100% рабочем цикле: 8000 Н
- ШВП по оси Y: 25×5 мм
- Инструментальные станции: 10 (14 опционально)
- Размер держателя инструмента: Ø30×55 мм
- Альтернативный размер держателя инструмента: Ø25×48 мм
- Размер хвостовика инструмента: 20×20 мм
- Размер хвостовика альтернативного инструмента: 16×16 мм
- Максимальная скорость вращения контршпинделя: 4000 об/мин
- Максимальный диаметр зажима контршпинделя: 65 мм
- Мощность контршпинделя: 11 кВт
- Диапазон постоянной мощности контршпинделя: 1:8
- Крутящий момент контршпинделя: 210 Нм
- Скорость быстрого перемещения/подачи контршпинделя: 10 м/мин
- Ход шпинделя счетчика: 520 мм
- Усилие подачи контршпинделя при 100% рабочем цикле: 6000 Н
- ШВП контршпинделя: 32×20 мм
- Ось C контршпинделя с синхронным управлением по скорости
- Привод инструмента 1: 3,1 кВт, 4000 об/мин
- Револьверный привод инструмента 2: 3,1 кВт, 4000 об/мин
- Контроль инструмента TX8i с контролем износа и поломки через контроль двигателя оси
- Нарезание резьбы без компенсационного патрона
- Программное обеспечение TRAUB Polyform для программирования фрезерования по оси C (фронтальное, продольное, цилиндрическая поверхность)
- Подготовка к подключению к сети Ethernet с интерфейсом RJ45
- Программное обеспечение для контршпинделя по оси Z/V с заданным конечным положением (перенос торца)
- Давление в гидравлической системе: 70 бар
- Объем гидравлического бака: 70 л
- Давление насоса охлаждающей жидкости: 12 бар
- Емкость бака для охлаждающей жидкости с транспортером стружки: 435 l
- Подключенная электрическая нагрузка: 39 кВт
- Вес станка с контршпинделем и электрошкафом: 5200 кг
- Уровень шума: 73 дБ(A)
- Допустимая температура окружающей среды: 5-40 °C
- Максимальная относительная влажность воздуха при 40 °C: 50 %
- Рабочая зона турельной секции: 450 мм
- Рабочая зона до контршпинделя: 520 мм
- Общая рабочая зона: 728 мм
- Минимальное расстояние F до контура контршпинделя: 127 мм

- Станок оснащен осью Y на револьверной головке 1, но не на револьверной головке 2

Дополнительное оборудование

- Устройство для разгрузки заготовок с захватом в револьверной головке 2
- Шарнирный ленточный транспортер для стружки, высота разгрузки 1200 мм
- Система подачи СОЖ высокого давления с программируемыми ступенями давления 20 / 5 бар
- Подготовка для системы вытяжки и фильтрации, подключение Ø200 мм, розетка 400 В
- Подготовка интерфейса пруткового питателя DNH 61
