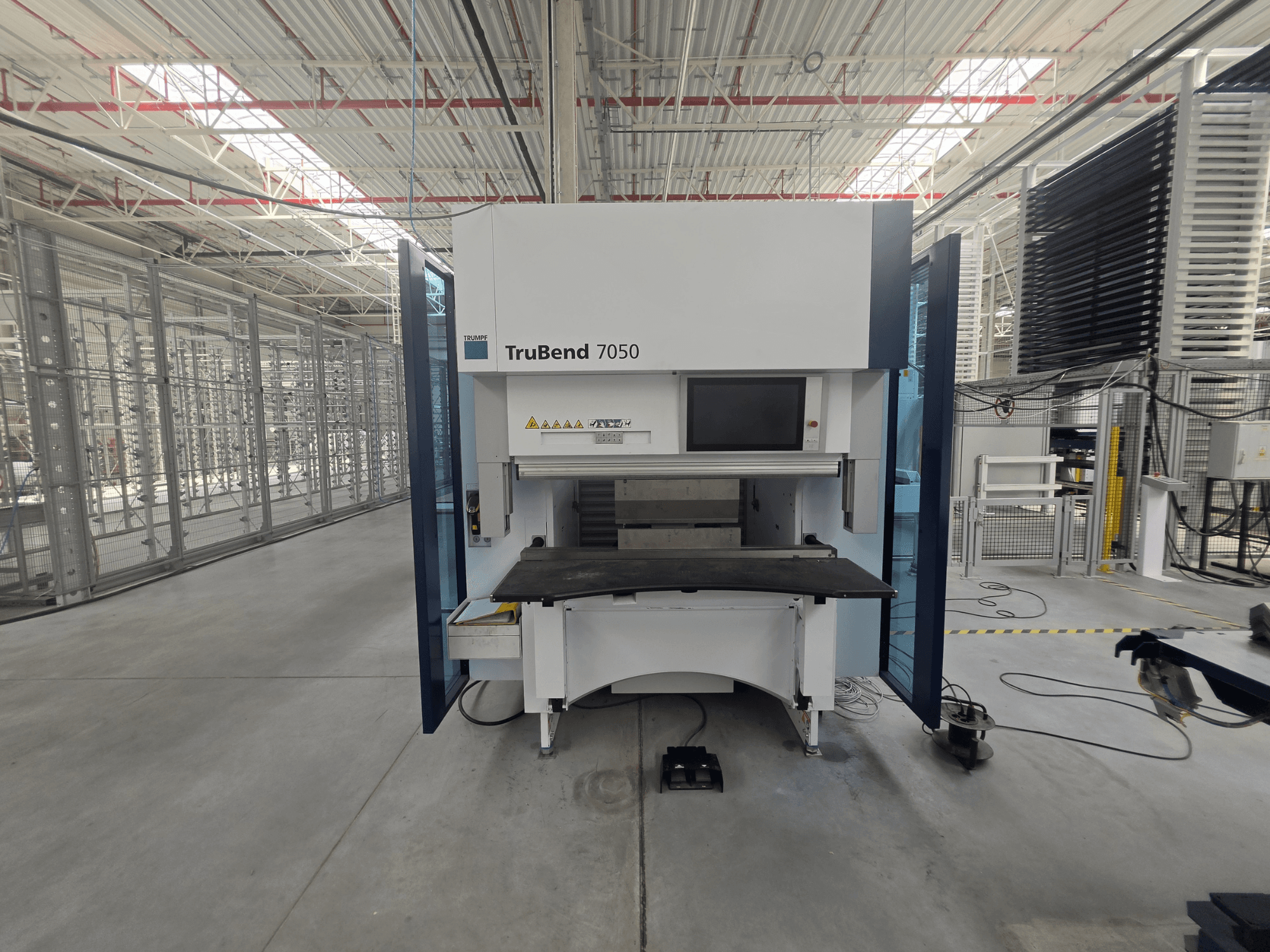

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Привод: динамический электромеханический привод Torque Drive

• Грузоподъемность и габаритные размеры:

  • Свободный зазор по вертикали: 1 305 мм

  • Полезная высота установки: 385 мм

  • Глубина загрузки: 250 мм

  • Рабочая высота: 1 150 мм

  • Рама станка: Прочная сварная рама

• Оси и задний упор:

  • Оси ЧПУ: 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Задний упор: 6-осевая независимая система (X1/X2/R1/R2/Z1/Z2), оба блока перемещаются независимо

  • Особенности заднего упора: пальцы из углеродного волокна, закаленные опорные поверхности, привод по оси Z с винтовой рейкой, гибкое позиционирование

• Ход / рабочая зона:

  • Ход по оси Y: 215 мм

  • Ход по оси X: 240 мм (максимальный диапазон заднего упора 500 мм)

  • Ход по оси R: 153 мм

• Скорости:

  • Ускоренный ход/возврат по оси Y: 220 мм/с

  • Рабочая скорость по оси Y: 25 мм/с

  • X: 1 500 мм/с

  • R: 750 мм/с

  • Z: 2 200 мм/с

• Точность позиционирования:

  • Y: 0,002 мм

  • X: 0,02 мм

  • Z: 0,02 мм

• Выпуклость:

  • выпуклость с ЧПУ-управлением, автоматическая компенсация через привод

  • Привод выпуклости встроен в стол

  • Подходит для многопозиционной гибки

• Ось Y / балка пресса:

  • Индуктивная система измерения по оси Y

  • Динамическая компенсация пружинного отскока с автоматической коррекцией по усилию

  • Закаленные регулируемые направляющие планки

• Система управления:

  • TRUMPF Touchpoint TruBend, 21,5-дюймовый TFT-дисплей Full HD (1920×1080)

  • Двухъядерный процессор Intel Core i5 2,7 ГГц, Windows Embedded Standard 7

  • Реалистичная 3D-визуализация, база данных технологий TRUMPF

  • Управление пользователями с уровнями «Стандартный», «Эксперт» и «Администратор»

  • В комплекте 10 карт доступа для пользователей

• Интерфейсы передачи данных:

  • USB, RJ45, Ethernet 10/100 Мбит/с

  • Central Link, OPC UA

  • Интернет-телесервис / удаленная диагностика

• Зажим и настройка инструмента:

  • Автоматическое закрепление верхнего и нижнего инструмента TRUMPF (самоцентрирующееся, закаленное)

  • Быстрая смена сегментов

  • Светодиодный индикатор инструмента, встроенный в верхнее зажимное устройство (отображает положения настройки / следующую станцию гибки)

• Безопасность:

  • Автоматическая система BendGuard (входит в пакет Productivity Package Plus)

    • Оптоэлектронная система безопасности с автоматической регулировкой высоты инструмента

    • Обеспечивает максимально допустимую скорость по оси Y с помощью ножной педали

    • Автоматическая регулировка, возможность выдвижения за пределы рабочей зоны для боковой обработки

  • Боковые защитные дверцы с электронным контролем

  • Задние подъемные двери с электрическим приводом

  • Аварийная остановка

  • Устройства для фиксации при транспортировке

  • Маркировка CE

• Эргономический комплект:

  • Передний опорный стол

  • Переднее и заднее светодиодное освещение рабочей зоны

  • Подставка для работы в положении сидя/стоя

  • Полка для документов

  • Ящик для измерительных приборов

Дополнительное оборудование

• Измерительное оборудование:

  • Цифровой угломер

  • Цифровой штангенциркуль

  • 90-градусный угловой угольник

  • 1 лицензия TecZone Bend

• Беспроводное устройство для считывания 2D-кодов с подключением по Bluetooth
