TRUMPF - TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Станок: TruBend 5085 (2720 мм x 850 кН) с BendMaster 60

  • Стабильная цельностальная рама станка

  • Прижимная балка со сферическим подшипником и регулировкой наклона

  • Электрогидравлический верхний привод с 4-цилиндровой технологией

  • Большой зазор между кромками

  • Плоские передние крышки

  • Современная гидравлика блока

  • Электронный баланс давления

  • Измерительная система со стеклянной шкалой и пружинной компенсацией

  • Гидравлическое масло в машине (смазка на весь срок службы)

  • Масляный радиатор

  • Охлаждение шкафа управления через теплообменник воздух-воздух

  • Современный дизайн станка

• Стоп/задний калибр

  • Система остановки

  • Система обратного отсчета: 2 оси (X и R)

• Зажим инструмента

  • Верхний держатель инструмента, ручной зажим, закаленный

  • Нижний держатель инструмента, гидравлический зажим, закаленный

  • Смещение нижнего инструмента, 2 положения, пневматическое

• Коронка

  • Ручная коронка

• Управление

  • TRUMPF TASC 6000

  • Графическое программирование мастерской

  • Windows XPe (встроенная), Pentium 4, 2,8 ГГц

  • 2 ГБ ОЗУ

  • 15-дюймовый сенсорный экран

  • Сетевое подключение

  • Телесервис через модем

• Управление

  • Панель управления с ЖК-клавиатурой и ножным переключателем

  • Коммуникационная шина

• Безопасность

  • Стандартные устройства безопасности

  • Защитное устройство BendGuard для верхних инструментов до 390 мм

  • Маркировка CE

Дополнительное оборудование

• Автоматизация TRUMPF BendMaster (стандартные функции)

  • Робот/ манипулятор

    • Устойчивое основание и манипулятор из литого под давлением алюминия

    • Грузоподъемность 60 кг (заготовка плюс захват)

    • Низкопрофильная сварная напольная направляющая

    • Датчик листового металла для обнаружения контуров

    • Поворотный проход для легкой смены захвата

    • Муфта захвата на станке BendMaster

    • Датчики для 4-осевой системы обратной калибровки

    • Электрические приводы

    • Обнаружение двойного листа

    • Станция передачи захватов с ЧПУ

    • Генерация вакуума для всасывающих захватов

  • Управление

    • Управление с помощью ПК TRUMPF с панелью управления

    • Телесервис через модем

    • Управление с помощью экрана, мыши и клавиатуры

  • Безопасность

    • Защитное ограждение с дверью доступа

Первая в мире автоматизация гибки с распознаванием изображений для максимальной гибкости Детали из листового металла весом до 40 кг, технология 6-осевого датчика обратного хода

Максимальная точность повторения благодаря технологии датчиков угла (ACB) в автоматическом режиме работы

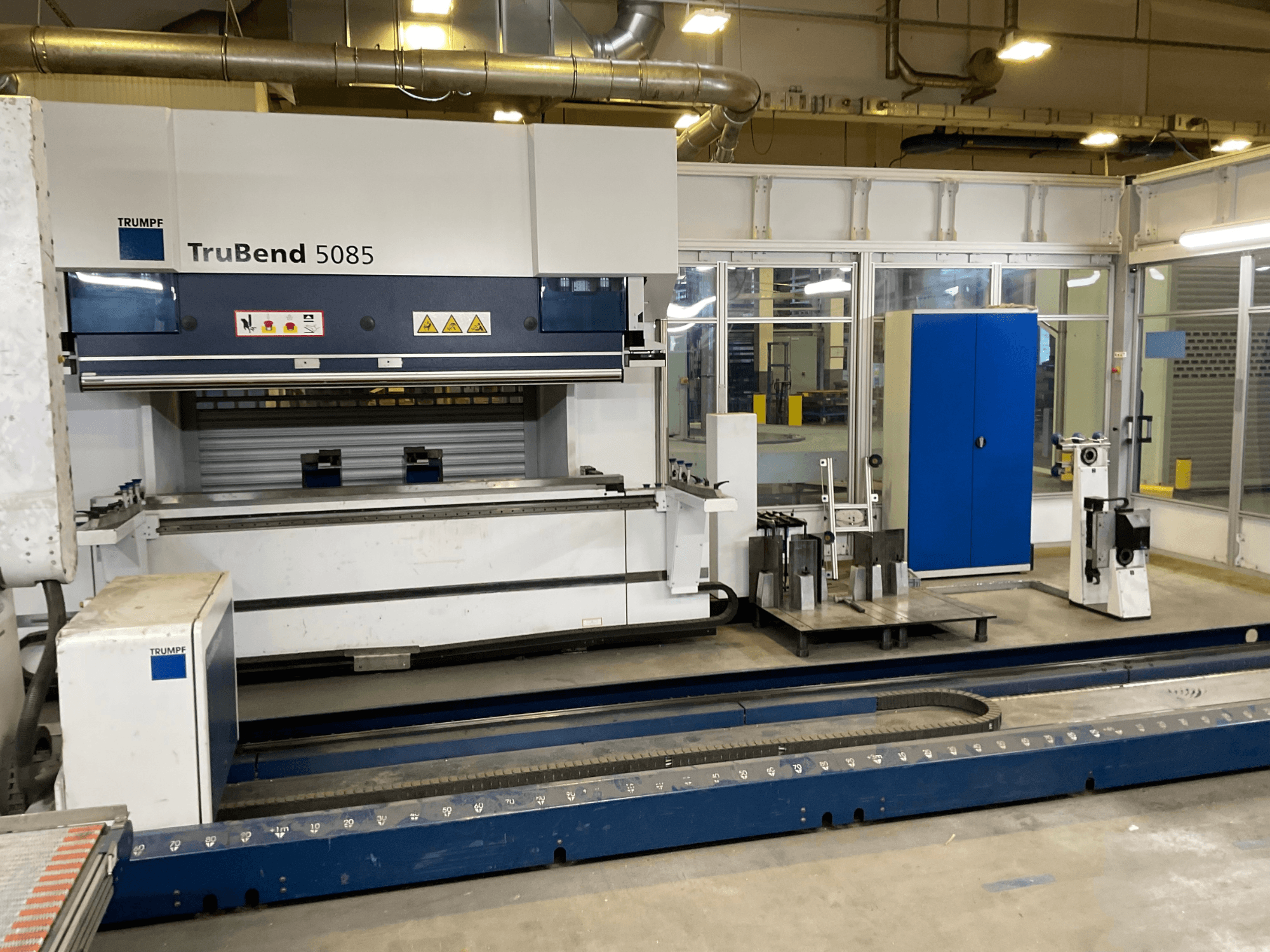

TruBend 5085 (2720 мм x 850 кН) с BendMaster 60
