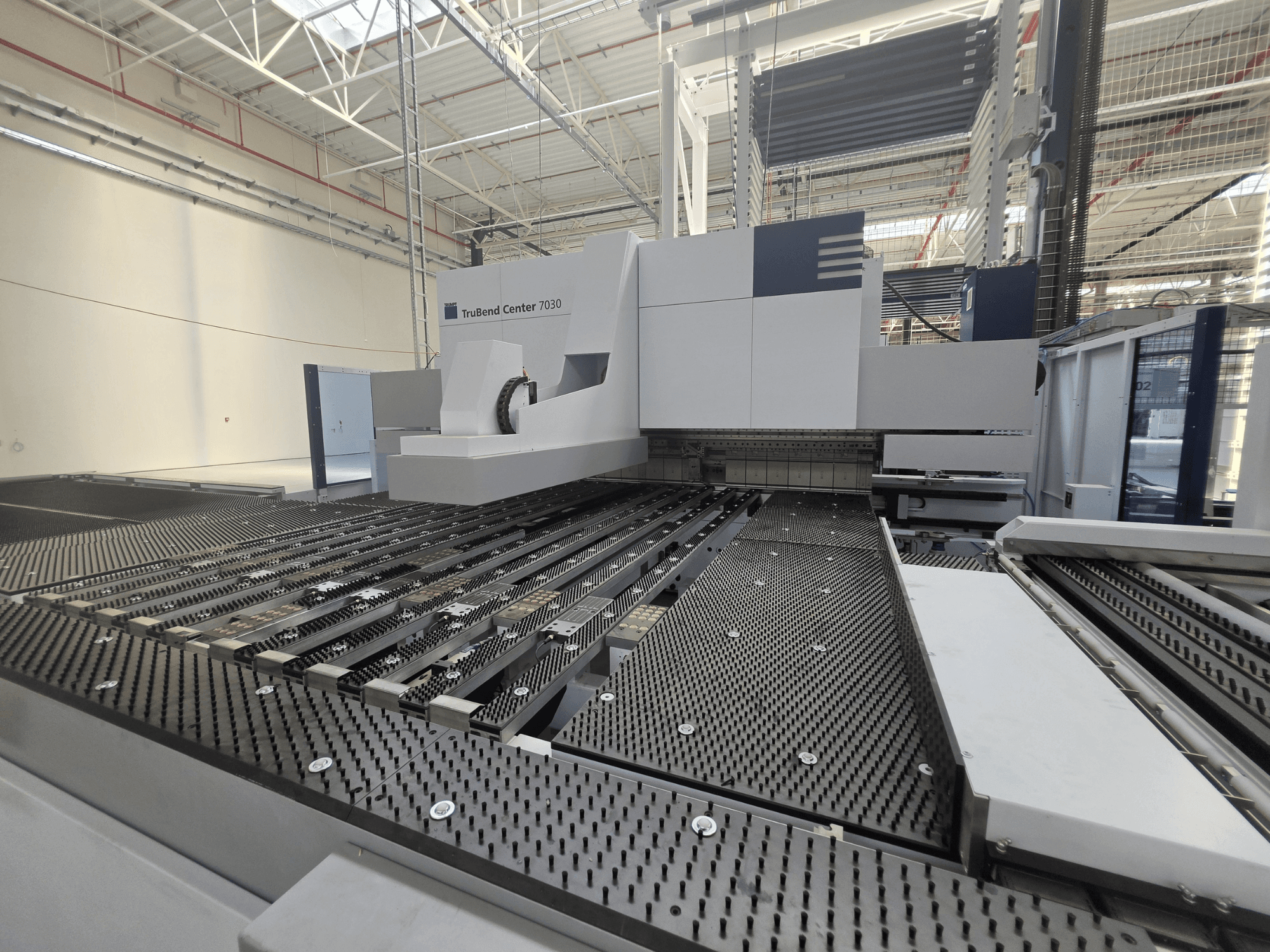

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Технические характеристики

  • Максимальная длина кромки изгиба: 3 123 мм

  • Минимальная длина кромки гибки: 200 мм

  • Минимальная ширина гибки со стандартным держателем: 145 мм

  • Минимальная ширина гибки с инструментами ENW: 40 мм

  • Максимальная высота коробки: 220 мм

  • Усилие зажима держателя: 101 т

  • Толщина материала: мин. 0,4 мм; макс. конструкционная сталь 3,0 мм; макс. нержавеющая сталь 2,2 мм; макс. алюминий 4,0 мм

• Конструкция станка: сварная стальная рама; система гибки: клиновой привод; выпуклость: входит в комплект, регулируется через систему управления станком

• Манипулирование и позиционирование

  • 2-осевой манипулятор заготовок с присосками (ход по оси X — 2 653 мм; ход — 100 мм; 12 модулей присосок)

  • 5-осевой задний упор; поворотный манипулятор; передний упор; загрузочные клещи

  • Автоматическое позиционирование и поворот детали

• Скорости

  • Быстрый перемещение по оси Y: 250 мм/с

  • Скорость переднего упора: 3 000 мм/с

  • Скорость манипулятора детали: 3 000 мм/с

  • Скорость поворотного манипулятора: до 3 об/с

  • Скорость гибки в ToolMaster: 2 400 мм/с

• Точность позиционирования

  • Ось Y: 0,10 мм; ось X: 0,05 мм; ось R: 0,05 мм

• ЧПУ

  • 21,5-дюймовый сенсорный экран; ОС: Windows 7 Ultimate 64-битная

  • Клавиатура и мышь; USB; сетевой разъем RJ45; Ethernet 10/100 Мбит/с

  • Интернет-телесервис / удаленная диагностика

• Измерение угла изгиба

  • Оптическая помощь при измерении угла изгиба; встроенная камера; графическое сравнение запрограммированного и фактического углов

  • Минимальная длина детали для измерения угла: 10 мм

• Оборудование для обеспечения безопасности

  • Сертификация CE; вращающиеся защитные двери; световые барьеры безопасности; защита доступа к рабочей зоне

  • Ножной выключатель с функцией разрешения; аварийная остановка

• Электрические характеристики: 80 кВА

Дополнительное оборудование

• Система автоматической загрузки/разгрузки с интерфейсом хранения

  • Автоматическое разделение/подача/передача заготовок; автоматическая разгрузка готовых деталей

  • Ленточный конвейер для готовых деталей; максимальный размер заготовки 3 048 × 1 500 мм

  • Интерфейс хранилища входит в комплект

  • Загрузочная тележка: не входит в комплект; комплект рельсов: не входит в комплект

• Оснастка и инструментальные системы

  • ToolMaster Bend: автоматическое позиционирование и настройка прижимных инструментов; автоматическое позиционирование стандартных, Pick&Place и изогнутых держателей

  • Входящие в комплект приспособления: 16 стандартных прижимных инструментов (по 160 мм каждый); 6 прижимных инструментов Pick&Place; сегменты Pick&Place 10/15/20/40 мм; угловой прижимной инструмент (199 мм); гибочные инструменты OBW90 и UBW90

  • Оборудование ENW: функция ENW для наклона зажимных инструментов; инструмент ENW110-40 (длина 3 123 мм; глубина 40 мм); минимальная ширина гибки с инструментами ENW — 40 мм

• Дополнительные модули для обработки деталей

  • 12 трехсторонних вакуумных модулей (всасывание сверху/снизу/спереди)

  • 6 магнитных модулей; 4 двухсторонних магнитных модуля

  • Вакуумные и магнитные модули можно использовать совместно

• Программное обеспечение и сбор данных

  • Плавающая лицензия TecZone Fold: автоматическое программирование на основе 2D/3D-данных, автоматическое создание программы гибки, 3D-симуляция, проверка на столкновения, ручная модификация

  • Беспроводное устройство считывания 2D-кодов с Bluetooth: считывание штрих-кодов и DataMatrix; автоматическая загрузка производственной программы
