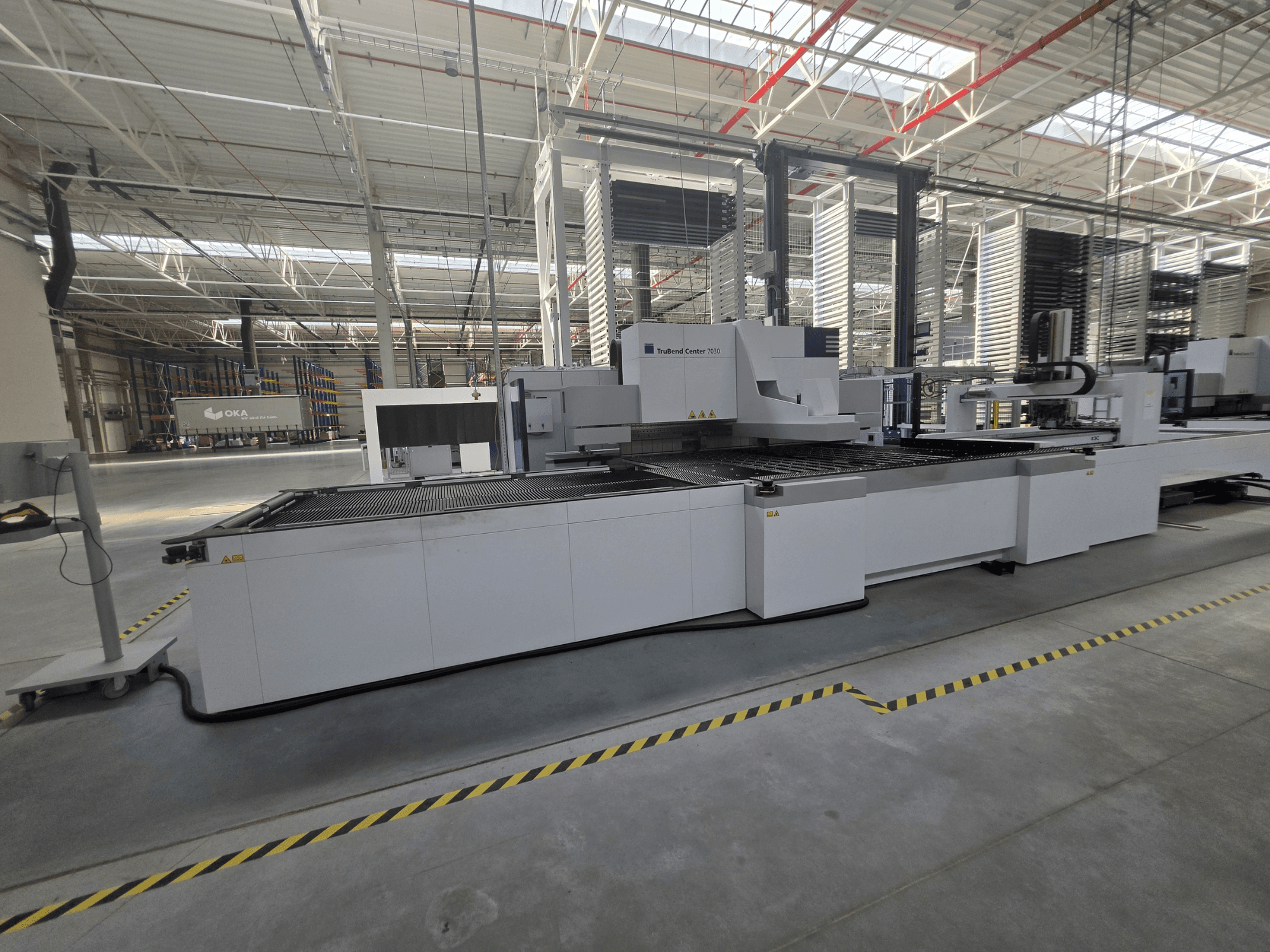

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Конструкция: сварная стальная рама; система изгиба: клиновой привод; выпуклость: входит в комплект, регулируется с помощью пульта управления

• Технические характеристики

  • Максимальная длина кромки гибки: 3 123 мм

  • Минимальная длина кромки гибки: 200 мм

  • Минимальная ширина гибки со стандартным держателем: 145 мм

  • Минимальная ширина гибки с инструментами ENW: 40 мм

  • Максимальная высота коробки: 220 мм

  • Усилие зажима держателя: 101 т

  • Толщина материала: мин. 0,4 мм; макс. для конструкционной стали 3,0 мм; макс. для нержавеющей стали 2,2 мм; макс. для алюминия 4,0 мм

• Манипулирование и позиционирование (встроенные)

  • 2-осевой манипулятор заготовок с 12 вакуумными модулями; ход по оси X — 2 653 мм; ход — 100 мм

  • 5-осевой задний упор; поворотный манипулятор; передний упор; загрузочные клещи

  • Автоматическое позиционирование и поворот детали

• Скорости

  • Быстрый перемещение по оси Y: 250 мм/с

  • Передний упор: 3 000 мм/с

  • Манипулятор заготовки: 3 000 мм/с

  • Ротационный манипулятор: до 3 об/с

  • ToolMaster Bend: 2 400 мм/с

• Точность позиционирования

  • Y: 0,10 мм; X: 0,05 мм; R: 0,05 мм

• Система ЧПУ

  • 21,5-дюймовый сенсорный экран; Windows 7 Ultimate 64-битная версия; клавиатура и мышь

  • USB; RJ45; Ethernet 10/100 Мбит/с; интернет-телесервис/удаленная диагностика

• Программное обеспечение для программирования

  • Плавающая лицензия TecZone Fold

  • Автоматическое программирование из 2D/3D, автоматическое создание программ гибки

  • 3D-моделирование гибки; проверка на столкновения; ручная модификация программы

• ToolMaster Bend (автоматическое управление инструментами)

  • Автоматическое позиционирование и настройка зажимных приспособлений в соответствии с программой

  • Автоматическое позиционирование стандартных, Pick&Place и изогнутых зажимных приспособлений

• Входящие в комплект приспособления

  • 16 стандартных прижимных инструментов (по 160 мм каждый)

  • 6 зажимных инструментов типа «Pick&Place»; сегменты 10/15/20/40 мм

  • Угловой зажимной инструмент, длина 199 мм

  • Инструменты для гибки OBW90 и UBW90

• Оборудование ENW

  • Функция ENW для наклона прижимных инструментов

  • Инструмент ENW110-40, длина 3 123 мм, глубина 40 мм

  • Минимальная ширина гибки с ENW: 40 мм

• Измерение угла гибки

  • Оптическая система помощи при измерении угла гибки со встроенной камерой

  • Графическое сравнение запрограммированного и фактического углов

  • Минимальная длина стороны детали для измерения угла: 10 мм

• Безопасность

  • Сертификация CE; вращающиеся защитные двери; световые барьеры безопасности

  • Защита доступа к рабочей зоне; ножной выключатель с функцией разрешения; аварийная остановка

• Электропитание: 80 кВА

Дополнительное оборудование

• Автоматическая система загрузки/разгрузки с интерфейсом хранения

  • Автоматическое отделение и подача заготовок; передача в центр гибки

  • Автоматическая разгрузка готовых деталей с помощью ленточного конвейера

  • Максимальный размер заготовки: 3 048 × 1 500 мм

  • Интерфейс хранилища входит в комплект

  • Погрузочная тележка: не входит в комплект

  • Набор рельсов: не входит в комплект

• Дополнительные модули для обработки деталей

  • 12 вакуумных модулей с присасыванием с трех сторон (сверху/снизу/спереди)

  • 6 магнитных модулей и 4 двухсторонних магнитных модуля

  • Вакуумные и магнитные модули можно использовать совместно

• Аксессуары для идентификации и подключения

  • Беспроводной считыватель 2D-кодов с Bluetooth

  • Считывание штрихкодов и кодов DataMatrix

  • Автоматическая загрузка производственной программы
