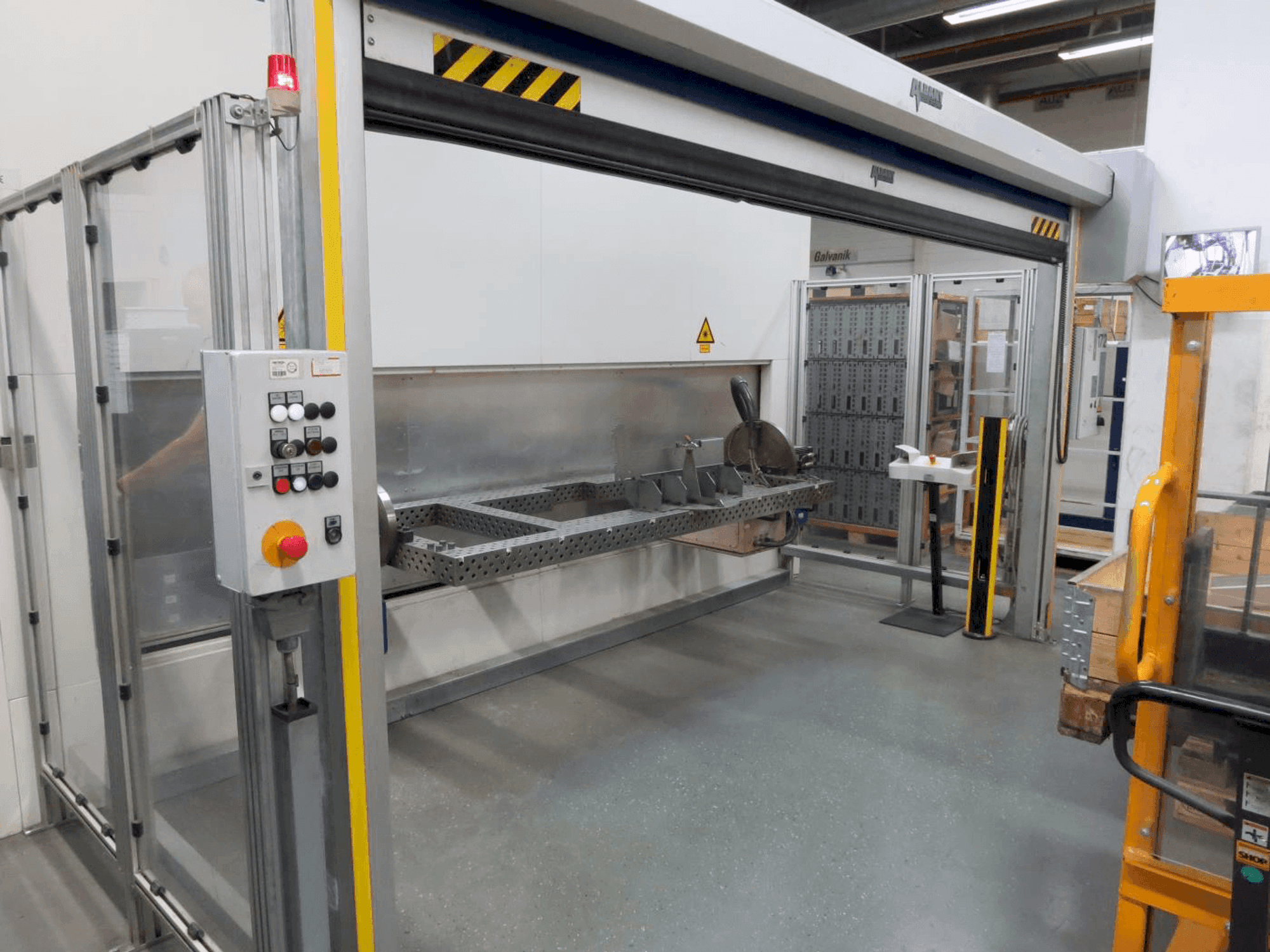

TRUMPF - TruLaser Robot 5020DE-LAS-TRU-2007-00002

Дополнительное оборудование

• Зажимной стол имеет размеры (X x Y) 2400x1000 мм.

Преимущества станка

Качественные преимущества станка

• Лазерная светозащитная кабина с крышей, ccd-камера, ч/б монитор, регулируемое перекрестие, кабель питания камеры длиной 30 м и видеокабель bnc длиной 10 м.
• Объектив с фокусным расстоянием f = 200 мм, кассета с защитным стеклом для легкой замены защитного стекла
• Наведение и формирование луча, защита оптики с помощью лавального кроссджета, шестиосевая механика промышленного робота с шарнирной кинематикой
• Технологическая оптика beo 7000210p для лазерной сварки, рассчитанная на заданную полезную нагрузку и моменты инерции 30 кг
• Основное время занимает параллельная загрузка и выгрузка компонентов, проектирование роботизированной ячейки с подвесным роботом.
• Возможность расширения до 4 лазерных световодов, коллимация 0° с расфокусировкой и наблюдением с помощью камеры.
• Пилотный лазер с держателем плазменного датчика, управление пилотным лазером через лазерный пульт управления
• Программное обеспечение для программирования лазеров winlas. Возможность хранения 99 лазерных программ.
• Выходная мощность: 3000 Вт на заготовке, 4000 Вт в целом с резервом управления 1000 Вт
• Оптическая настройка для 1 лазерного световода с быстрым переключением (время переключения 50 мс), оптическая настройка может быть

Технические преимущества станка

• Лазерный прибор, наведение и формирование луча trumpf nd:yag лазер hl 3006 d, кабель лазерного излучения llk-b 06, длина 40 м
• 2 поворотные оси nc, каждая с контрподшипником и свободной шириной зажима 2000 мм
• 1 главная поворотная ось для поворота компонентов внутрь и наружу, тип handte sf - l4000
• Защита зоны разворота с помощью рольставен по ширине кабины
• Защитное стекло, система извлечения пластин для подачи носителя, совместимость с роботами
• Светонепроницаемая интеграция в защитную кабину, программное обеспечение
• Позиционер компонентов: двойной поворотный позиционер dwpv 500ms для фиксации двух компонентов
• Робот kuka kr 30/ ha (высокая точность) с контроллером kr c2, видеокабель bnc, длина 10 м
• Диаметр волокна 600 мм, объем воздуха 4000 м3/ч, встроенная автоматическая система пожаротушения
• Потребная площадь пола с учетом поворотного позиционера: (ДхШ): 4800 мм x 4300 мм

Дополнительная информация

Машина не оснащена устройством подачи проволоки // Машина находится под напряжением
