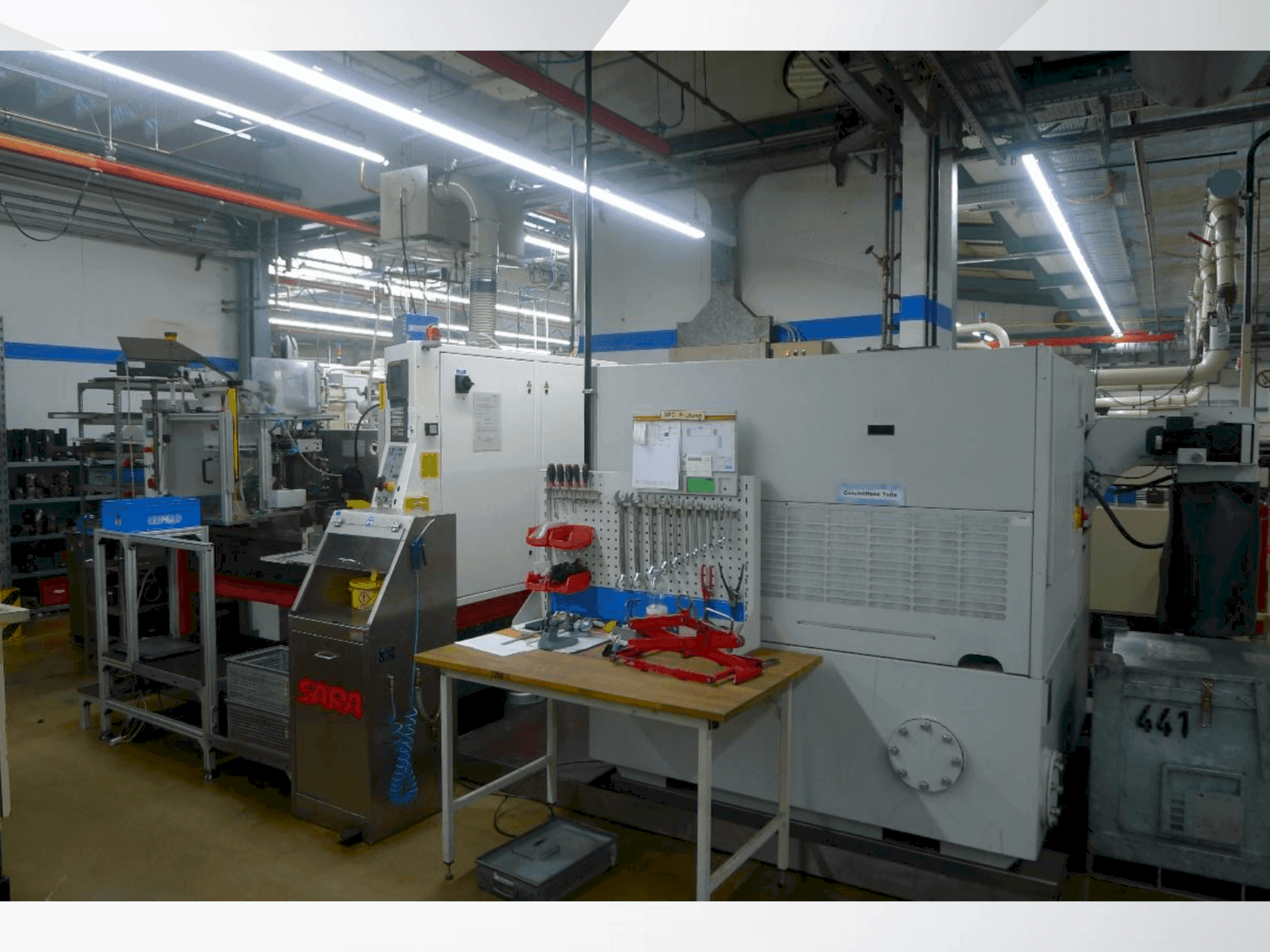

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Дополнительное оборудование

• - Система пожаротушения Kraft & Bauer, тип FB703S-UV3-TFM70°/KLA 6-S-MV / Микрофильтр Knoll, тип Micro Pur 240 F / Подъемная станция Streuli, тип SHSRT300-TL142/180

Дополнительная информация

Преимущества станка

• Технические преимущества станка:
  • - Рабочая зона сквозного шлифования: 1. 5 - 100 мм диаметр заготовки / рабочая зона врезного шлифования: 1. 5 - 100 мм диаметр заготовки / максимальная длина шлифования: 250 мм
  • - Макс. Внешний диаметр: 400 мм / внутренний диаметр: 203. 2 мм / макс. Ширина: 250 мм / периферийная скорость: 50 м/с / мощность привода: 11 кВт (с балансировочным устройством)
  • - Макс. Внешний диаметр: 225 мм / внутренний диаметр: 127 мм / макс. Ширина: 250 мм / диапазон оборотов: 0-265 об/мин / макс. Угол наклона: +5/+5° / мощность привода: 3. 7 кВт

Дополнительная информация

• - Инструменты для шлифования Набор инструментов Детали 19085 и 19575 Сквозное шлифование Иллюстрация расположения шлифования и конструкции инструмента Конструкция инструмента Иллюстрация расположения шлифовального станка и конструкции инструмента Опора заготовки Опора заготовки, вкл. чертеж) Корундовый шлифовальный круг Регулирующий диск Фланец SS © 203,2 мм с крышкой Б/у, скидка 50% Фланец для крепления шлифовального круга @ 203,2 мм с крышкой Фланец RS © 127 мм с крышкой Б/у, скидка 50% Фланец для установки регулирующего диска © 127 мм с крышкой Набор инструментов Приводной вал 13819 Погружное шлифование Иллюстрация расположения и конструкции инструментов для шлифования Конструкция инструмента Иллюстрация схемы шлифования и конструкции инструментов Опора заготовки Опора заготовки (вкл. чертеж) 3 корундовых шлифовальных круга 3 регулирующие диски 4 промежуточное кольцо 1 алмаз для шлифовального круга 1 алмазная правка для регулирующего диска Система охлаждения и фильтрации Станция подъема охлаждающей жидкости KM Streull типа SHSRT300 Подъемная станция с охлаждающей жидкостью Streuli тип SHSRT300: Объем 300 литров, с насосом охлаждающей жидкости 1,1 кВт, производительность 150 |/мин, высота подачи 10 метров. Второй бак с пресной водой встроен в систему для охлаждения линейных двигателей и шлифовального шпинделя (насос 0,24 кВт, производительность 50 мин, / высота подачи макс. 5 m). Между двумя баками происходит теплообмен. Мобильная версия с 4 поворотными роликами. Подъемная станция расположена под станком. Цена включает интерфейс и управление через систему управления машиной, цвет серый RAL 7036. Автоматизация Конвейерная лента для разгрузки под RS Конвейерная лента для разгрузки под регулирующим диском: Транспортирует детали вперед из станка после прохождения процесса шлифования. Приводной двигатель оснащен регулятором скорости для бесступенчатой регулировки скорости ленты. Включение и выключение осуществляется с помощью системы ЧПУ. Лента крепится к опорному блоку. Поддон под лентой собирает и перерабатывает остатки охлаждающей жидкости. Длина составляет 1200 мм, ширина - 50 мм. Максимально возможный диаметр заготовок - 40 мм. Наклонный желоб с контейнером для заготовок Детали плавно скатываются в сборный резервуар, заполненный охлаждающей жидкостью. Внутри находится перфорированная металлическая корзина, которая используется для извлечения готовых заготовок из сборного резервуара. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser до 50 мм Arbeitsbereich Einstechschleifen Werkstück-Durchmesser до 100 мм Шлифовка до 270 мм Schlelfscheibe Aussendurchmesser © 400 мм Внутренний размер 0ี 203,2 мм Максимальная ширина (форма Тип 1) 250 мм Максимальная ширина (форма тип 7) 275 мм Поворотное устройство с постоянным V (макс. 2'390 U/мин) 50 м/с Antriebsleistung (опция: Spindel 29 kW mit Gegenlagerung) 11 kW Regelscheibe Aussendurchmesser © 250 мм Внутренний размер ซี 127 мм Максимальная ширина (форма Тип 1) 250 мм Максимальная ширина (форма тип 7) 275 мм Расход топлива постоянный, V-образная постоянная 5 - 1'000 л/мин. Neigungswinkel max. +5*1-5° Мощность 3,7 кВт Positionierungsgenauigkeit (alle 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Электрический аусрустунг Eingangsspannung (+/- 10%) 3 x 400V / 50 Hz или 3X480V / 60 Hz / или по запросу заказчика Steuerspannung DC 24V Мощность до 25 кВА Zulässige Umgebungstemperatur +15/ +40€ Уровень шума 68 дБА Давление 1,5 - 6 бар (Sperrluft) Друклюфт должен быть крепким и твердым в соответствии с DIN-ISO 8573-1 (при давлении < 6 бар и при использовании вассердампфа с гезаттигтером друклюфт должен быть оснащен более мощным люфттрокером). Luftverbrauch 20 - 30 л/мин. Gewicht 5 500 кг Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Опоры для 3 аксенов U/X./W Привод от FANUCtimearmotoren Позиционирование с абсолютным стекломассой (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Шлейф-шпиндель с интегрированным антивибратором (Motorspindel), был высушен. Регулировочный шпиндель с прямым управлением (FANUC Motor), +/- 4 мм в осевом направлении. Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstückauflagebock mit Excenterwelle zum Einstellen der Auflagenhöhe Полноценное ауфклапбаре защитное устройство для абдексирования шлейфа с газовым насосом и защитным устройством (Патент: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (Патент: CH 691957) Система ЧПУ "FANUC 21i MB" с интегрированной системой SPS Программное обеспечение Maschinensoftware с широкими функциональными возможностями, например: V-константа для шильфов и регелей Schleifzyklen für Einstech- und Durchgangsschleilen Масскомпенсации для Шлейфа и Регельшайба Benennung der Auflagenhöhe und des Diamanten der Regelscheibe Steuerpuit mit unverwüstilcher PIEZZO-Tastatur Электрическое питание 230 В переменного тока 6 А через трансформатор Handwerkzeugsatz 1 Инструкция по эксплуатации на немецком языке 1 Электрическая схема и документация 1 Программное обеспечение и документация (на CD) Farben: Weiss RAL 9010, Rot RAL 2002 und Naturgranit (schwarz)

Условия оплаты

• Предоплата

• Финансирование активов
