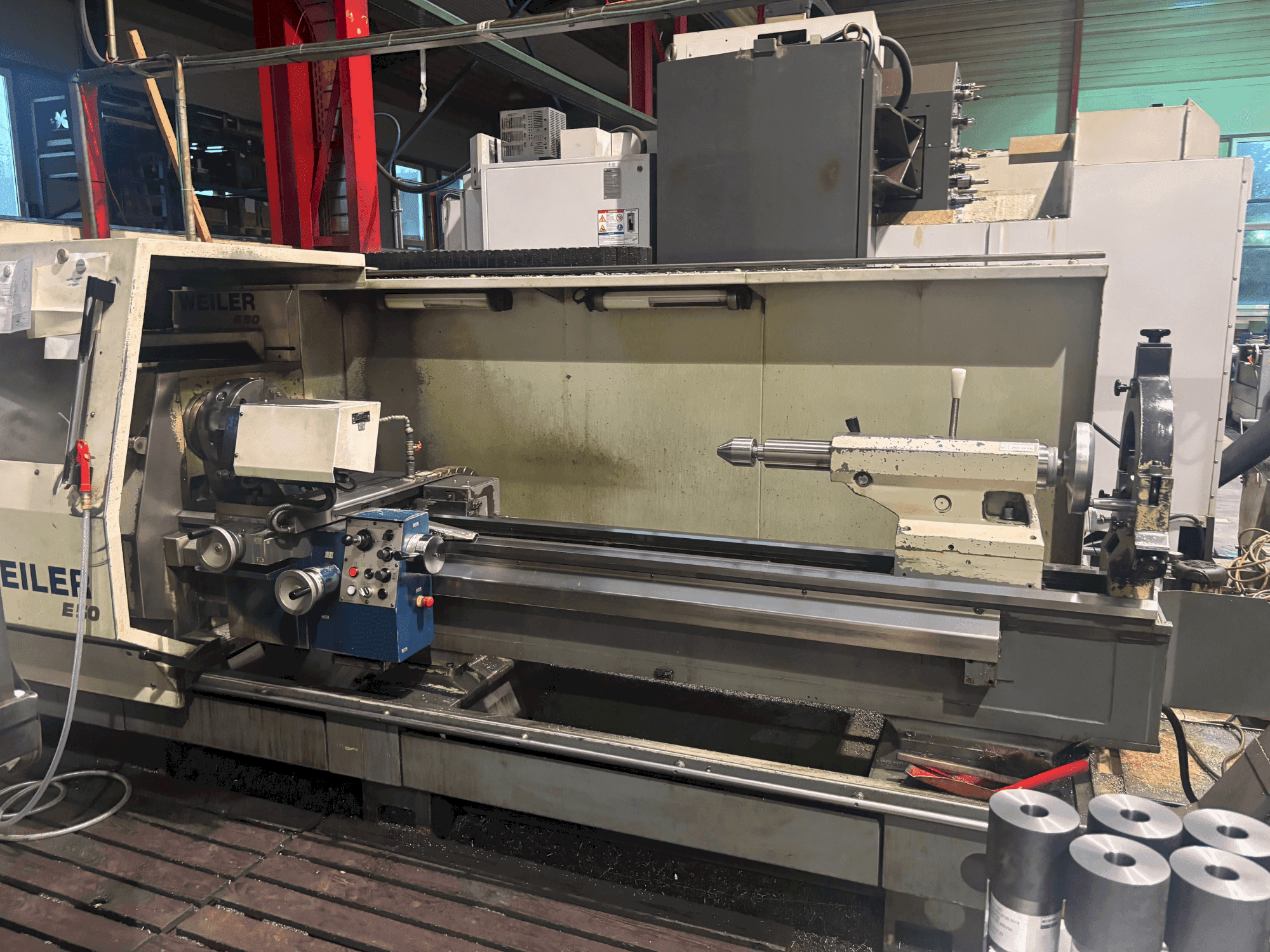

Weiler - E50 AT-TUR-WEI-2009-00001

Преимущества станка

Качественные преимущества станка

• Диаметр шпинделя в переднем подшипнике: 120 мм
• Отверстие шпинделя: 83 мм
• Внутренний конус главного шпинделя: метрический 90
• Диапазон подачи в продольном и плоскостном направлении: 0-20 мм/об
• Усилие продольной подачи: 10000 n
• Усилие подачи в плоскости: 7000 n
• Скорость продольного/плоскостного ввода: 10/7 м/мин или 5/3. 5 м/мин
• Метрическая резьба: 0. 1-400 мм
• Дюймовая резьба: 1/4" - 56 g/1"
• Резьба модуля: 0. 125 - 28

Технические преимущества станка

• Мощность привода (60% / 100% об. ): 20/17 кВт
• Макс. Крутящий момент на поворотном шпинделе: 1600 нм
• Ступень передачи i: 1-625 мин-¹
• Ступень передачи ii: 4-2500 мин-¹
• Ширина станины: 350 мм
• Диаметр пера: 80 мм
• Ход пиноли: 200 мм
• Внутренний конус пиноли: mk 5
• Сечение токарного резца (высота/ширина): 32 x 25 мм
• Шпиндельная головка в соответствии с din 55027: размер 8

Дополнительная информация

Машина все еще под напряжением Нити DP: 1 - 224/ Диапазон зажима с фиксированным упором: 12-150 мм / 120-270 мм/ Диапазон зажима подвижной опоры: 12-125 мм/ С момента приобретения станок эффективно работает в 1 смену/ Патрон с жесткими и несколькими комплектами мягких губок, а также задняя бабка могут быть поставлены в качестве дополнительного оборудования/ Любые сопутствующие инструменты могут быть обсуждены в случае заказа/ Габариты станка составляют 2,8 х 5,2 м, 2,8 м уже включают 600 мм рабочего места/ Имеются все руководства.
