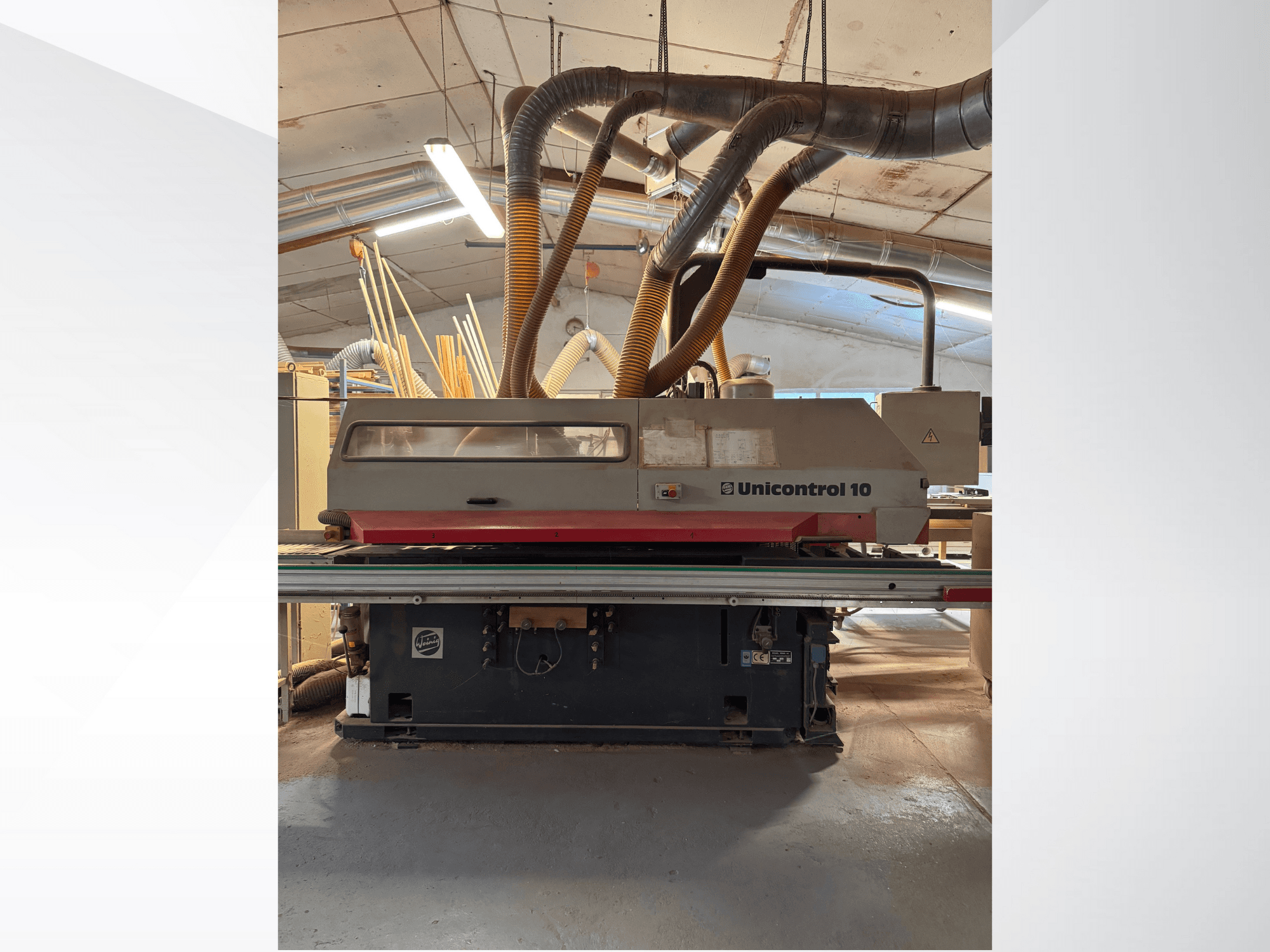

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Вместимость:

  • Ширина обработки: 40-220 мм

  • Рабочая высота (продольная обработка): 40-100 мм

  • Рабочая высота (поперечная обработка): 40-100 мм (высота контрдерева 80 мм)

  • Длина заготовки (продольная): мин. 220 мм + 2 x длина шипа

  • Длина заготовки (поперечная): мин. 275 мм + 1 x длина шипа при диаметре инструмента 320 мм

• Подача (поперечная обработка)

  • Мощность двигателя: 0,3 кВт

  • Скорость подачи: 3-25 м/мин

  • Зажим заготовки: 2 зажимных кулачка

  • Ограничитель длины: со шкалой и лупой для считывания наружных размеров рамы или створки

  • Счетчик: пневматический с часовым механизмом, 4 позиции (не для студийных окон), до высоты древесины макс. 80 мм

  • Пакет из двух частей: подача одной или двух частей, с системой поперечного разделения и удержания

    • 1-я часть (лежит на упоре) ширина древесины: 55-90 мм

    • Ширина древесины 2-й детали: 130 мм

• Подача (продольная обработка)

  • Мощность двигателя: 2,2 кВт

  • Скорость подачи: 4-18 м/мин (бесступенчатая регулировка с помощью частотного преобразователя)

  • Расстояние между подающими роликами: 100/120 мм

  • Ширина подающего ролика: 30/50 мм

  • Диаметр подающего ролика: 95 мм

• Обрабатывающие устройства

  • Поперечная пила

    • Мощность двигателя: 3 кВт

    • Диаметр шпинделя: 40 мм

    • Скорость вращения шпинделя: 2800 об/мин

    • Поворот инструмента: макс. 400 мм

    • Осевая регулировка: пневматическая против 4-кратной револьверной головки

  • 1-й шпиндель с шипом и пазом

    • Мощность двигателя: 11 кВт

    • Диаметр шпинделя: 50 мм

    • Скорость вращения шпинделя: 3250 об/мин

    • Поворот инструмента: макс. 320 мм

    • Длина зажима инструмента: 320 мм

    • Диапазон осевой регулировки: 240 мм

    • Количество инструментов: 4 x 80 мм

    • Осевая регулировка: гидравлическая

  • 1-й профилирующий шпиндель

    • Мощность двигателя: 11 кВт

    • Диаметр шпинделя: 50 мм

    • Скорость вращения шпинделя: 6000 об/мин

    • Диаметр инструмента: макс. 232 мм

    • Нулевой радиус поворота инструмента: 130-140 мм

    • Длина зажима инструмента: 320 мм

    • Диапазон осевой/радиальной регулировки: 240/80 мм

    • Количество позиций инструмента: 4 x 80 мм

    • Осевая регулировка: гидравлическая

  • 2-й профилирующий шпиндель

    • Мощность двигателя: 11 кВт

    • Диаметр шпинделя: 50 мм

    • Скорость вращения шпинделя: 6000 об/мин

    • Диаметр инструмента: макс. 232 мм

    • Нулевой круг инструмента: 130-140 мм

    • Длина зажима инструмента: 320 мм

    • Диапазон осевой/радиальной регулировки: 240/80 мм

    • Количество позиций инструмента: 4 x 80 мм

    • Осевая регулировка: гидравлическая

  • Механические тормоза шпинделя

    • Для профилирующего шпинделя (шпинделей)

    • Для поперечных пил и профилирующих/пильных узлов

  • Профильно-фрезерный узел (горизонтальный, верхний; перед последним профилирующим шпинделем)

    • Радиальная индексация: 2 позиции

    • Осевая индексация: 2 позиции

    • Мощность двигателя: 3 кВт

    • Диаметр шпинделя: 40 мм

    • Скорость вращения шпинделя: 5850 об/мин

    • Поворот инструмента: 130 мм

    • Длина зажима инструмента: 40 мм

    • Диапазон осевой регулировки: 52 мм

    • Радиальный диапазон регулировки: 125 мм

  • Профильный фрезерный узел (вертикальный, правый; в конце станка)

    • Радиальная индексация: 2 позиции

    • Осевая индексация: 2 позиции

    • Мощность двигателя: 3 кВт

    • Диаметр шпинделя: 40 мм

    • Скорость вращения шпинделя: 5850 об/мин

    • Поворот инструмента: 210 мм

    • Длина зажима инструмента: 160 мм

    • Осевой диапазон регулировки: 90 мм

    • Радиальный диапазон регулировки: 100 мм

  • Шпиндель для шипования и пазования (длина зажима инструмента 640 мм, вместо шпинделя 320 мм)

    • Мощность двигателя: 15 кВт

    • Скорость вращения шпинделя: 2925 об/мин

    • Количество позиций инструмента: 8 x 80 мм

    • Диапазон осевой регулировки: 560 мм

Дополнительное оборудование

• Лазерный направляющий свет для поперечной пилы для определения сечения

• Устройство студийного окна

  • Поворотный ограничитель длины +/- 60° с электронным цифровым дисплеем и пневматическим зажимом

  • Подвижная ответная планка

  • Специальный прижим для изготовления наклонных деталей

  • Ограничение: толщина древесины макс. 120 мм

  • При -60°: ширина заготовки макс. 110 мм при длине шипа 80 мм или макс. 150 мм с ответными профилями

• Комплект для фрезерования

  • Устройство синхронизации с автоматическим погружением (на 1-м профилирующем шпинделе)

  • Опорная рейка с лентой скольжения

  • Ролик подачи с высокой/низкой тактовой частотой до 2-го профилирующего шпинделя для сокращения пути фрезерования

  • Программное расширение со 100 свободно программируемыми видами фрезерования

• Два подающих ролика с осевой синхронизацией напротив обоих профилирующих шпинделей для производства узких и коротких деталей

• Направляющая рейка

  • Направляющая планка в упоре с автоматической синхронизацией для изготовления перекладин

  • Опорная планка сверху в зоне вертикально-правого профильного фрезерного узла в конце станка

• Электронная регулировка высоты подачи с электронным цифровым дисплеем

• Автоматическая поворотная система для работы одного человека, включая конвейер
