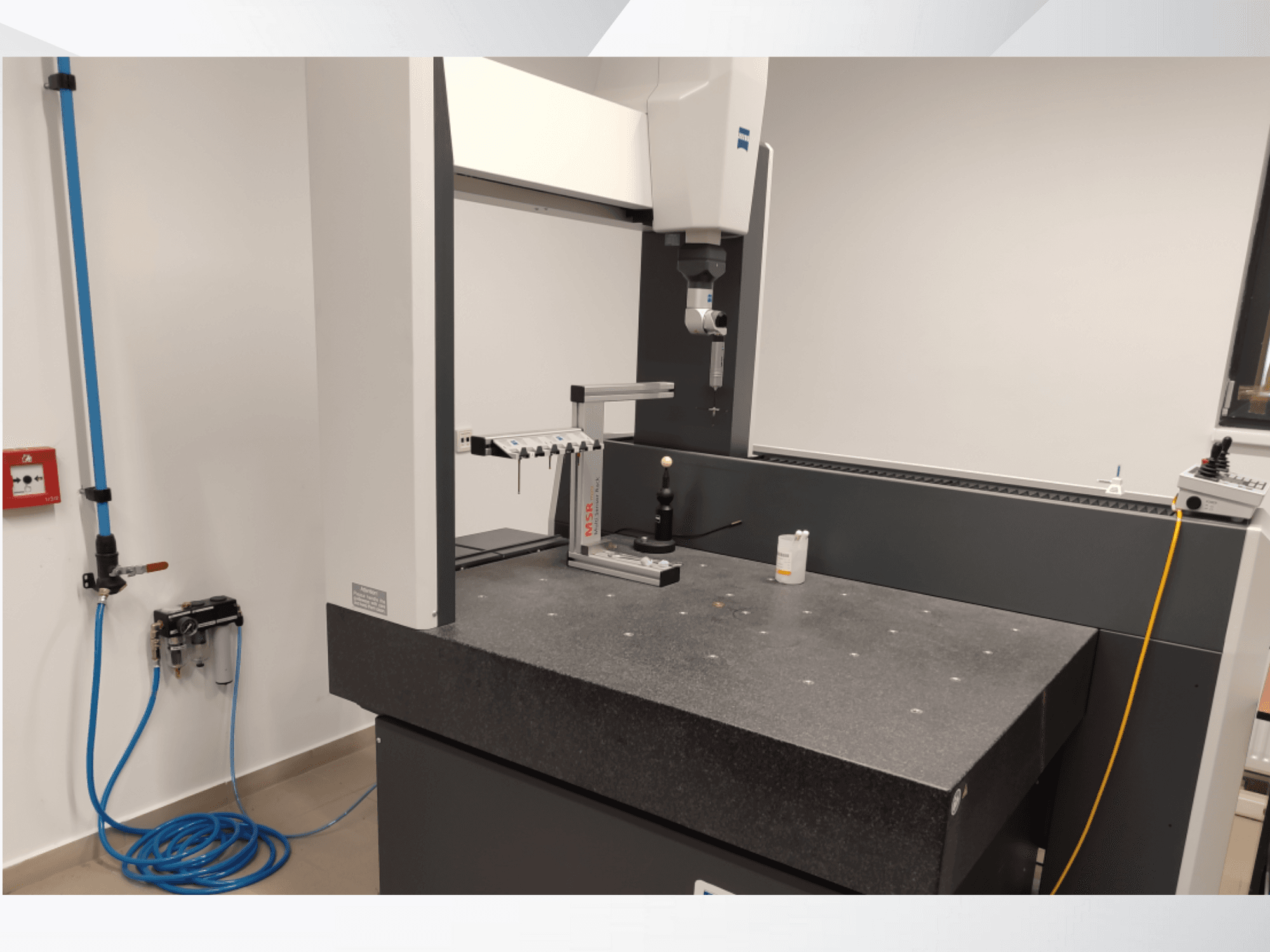

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Дополнительная информация

• Максимальный размер заготовки: ок. 1344 x 910 x 716 мм

• Максимальный вес заготовки: 730 кг

• Высота стола: 850 мм

• Оснащен системой гашения вибрации

• Система датчиков:

• Артикуляционная головка: наклон ±180°, шаг поворота 2,5°

• Скорость сканирования: до 150 точек/секунду

• Макс. длина щупа: 150 мм

• Макс. вес щупа: 15 г

• Минимальный диаметр наконечника щупа: 0,3 мм

• Точность (по стандартам ISO 10360):

• Погрешность измерения длины (E₀): 1,7 + L/350 мкм (при 18-22°C).

• Погрешность сканирования (THP): 2,7 мкм

• Погрешность измерения формы (RONt): 1,7 мкм

• Повторяемость (R₀): 1,2 мкм

• Контроллер: ZEISS C99L

• Программное обеспечение: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Режим управления: Моторизованный / ЧПУ

• Интерфейс: Ethernet, USB

• Производительность:

• Система привода: Моторизованный ЧПУ

• Скорость перемещения (по осям): 0-70 мм/с

• Макс. векторная скорость: 465 мм/с

• Макс. ускорение: 1,85 м/с²

• Скорость сканирования: до 125 мм/с

• Коммунальные услуги:

• Электропитание: 100-240 В переменного тока (±10%), 50-60 Гц

• Макс. потребляемая мощность: 800 ВА

• Типичное энергопотребление: 200 W

• Сжатый воздух: 6-8 бар, предварительно очищенный, сухой (ISO 8573-1 класс 4)

• Расход воздуха: макс. 120 Нл/мин

• Условия окружающей среды:

• Рабочая температура: 18°C-22°C

• Относительная влажность: 30-60% (без конденсации)

• Соответствие и сертификаты:

• Соответствует Директиве ЕС по машинам 2006/42/EC

• Директива по электромагнитной совместимости 2014/30/EU

• Управление качеством: ISO 9001:2008

• Экологический менеджмент: ISO 14001:2004

• Аккредитован ISO / IEC 17025:2005
