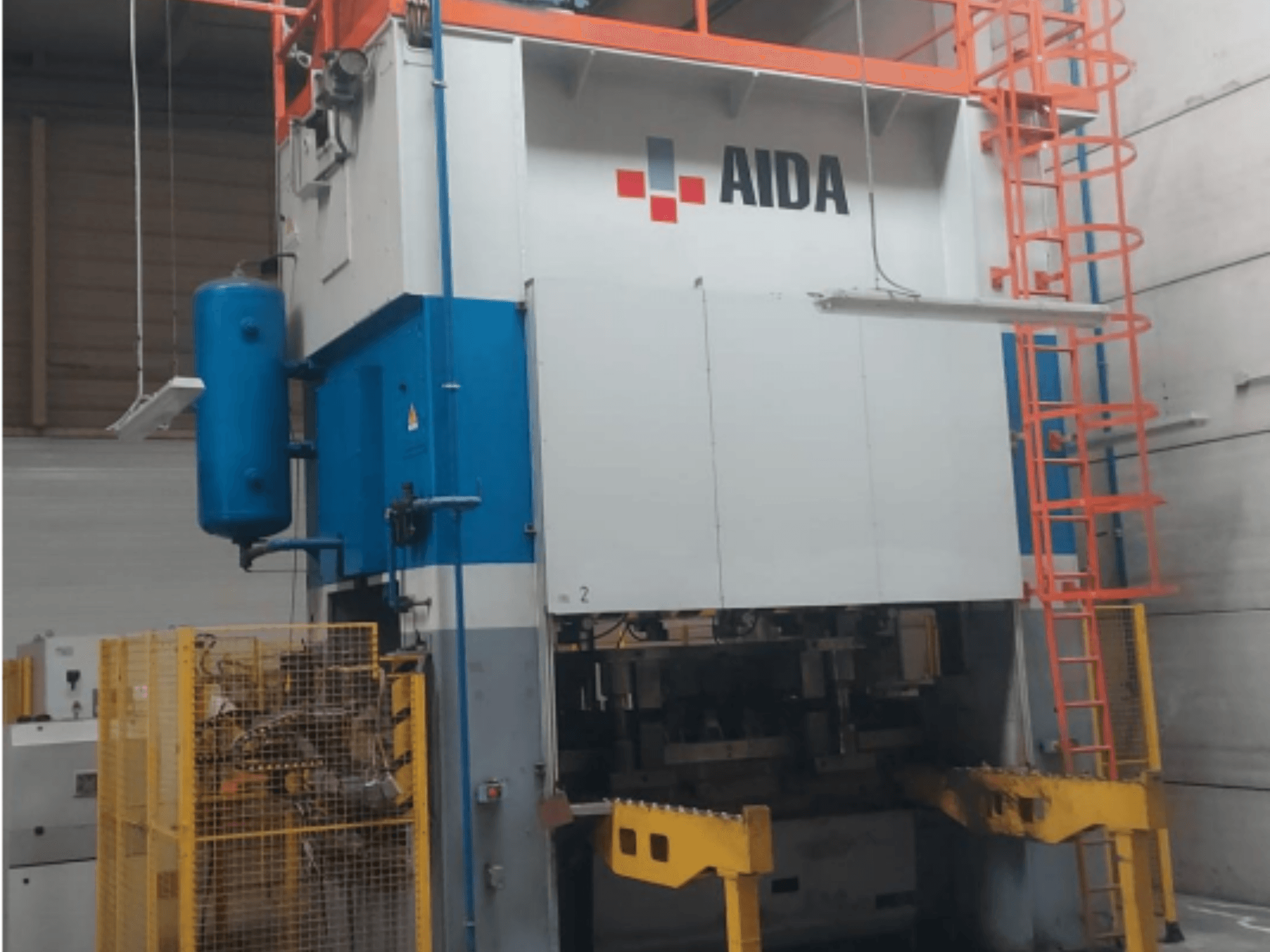

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Основные технические характеристики:

• Ударная сила пресса: 315 т

• Номинальное усилие пресса: 3 150 кН

• Точка номинальной мощности: 12,7 мм над нижней мертвой точкой (НМТ)

• Нормальное положение конечного хода коленчатого вала: верхняя мертвая точка (ВМТ)

• Длина хода: 250 мм

• Регулировка суппорта: 160 мм

• Высота замыкания: 700 мм

• Скорость хода: 15–40 ходов/мин

• Максимальная скорость маховика: 628,5 об/мин

• Максимальная частота включений муфты: 24 включения/мин

• Время остановки: 0,386 с

• Безопасное расстояние: 618 мм

Размер матрицы и рабочей зоны:

• Максимальный размер штампа: 2 250 × 750 мм

• Максимальный вес штампа на суппорте: 10 200 кг

Конструкция станка:

• Конструкция станины: Станина с двойными вертикальными стойками (прямобочная)

• Система привода: Двойной шатун (двойной питман)

• Направление суппорта: Направляемый суппорт

• Тип движения: Механический кривошипный пресс

• Движение суппорта: Вертикальное возвратно-поступательное движение

• Движение главной оси: привод с вращающимся коленчатым валом

• Регулировка ползуна: моторизованная регулировка ползуна

Система амортизации:

• Тип: встроенная амортизационная подушка

• Максимальное усилие амортизатора: 3 450 даН при 0,6 МПа

Системы и безопасность:

• Уравновешивающие цилиндры: Да

• Усилие уравновешивания: 102 кН при давлении 6 бар

• Система сцепления и тормозов: пневматическая

• Система смазки: Централизованная автоматическая смазка

• Система безопасности: Встроенная

• Защита оператора: В комплекте

• Готовность к автоматизации: Да

Примечания по производительности и безопасности:

• Конструкция рамы с двойными стойками высокой жесткости

• Привод с двойным рычагом для улучшенной параллельности суппортов и распределения нагрузки

• Пневматическая муфта с тормозом для надежной работы и быстрой остановки

• Предназначен для интеграции с системами автоматической подачи и транспортировки

Вспомогательные системы:

• Уравновешивающие цилиндры: да (уравновешивающее усилие 102 кН при давлении 6 бар) (в комплекте)

• Система сцепления и тормоза: пневматическая (в комплекте)

• Система смазки: централизованная автоматическая смазка (в комплекте)

• Подушка вытяжки: встроенная (в комплекте)

• Система безопасности: встроенная (в комплекте)

• Защита оператора: да (в комплекте)

• Готовность к автоматизации: да (в комплекте)

• Другое дополнительное оборудование: не входит в комплект
