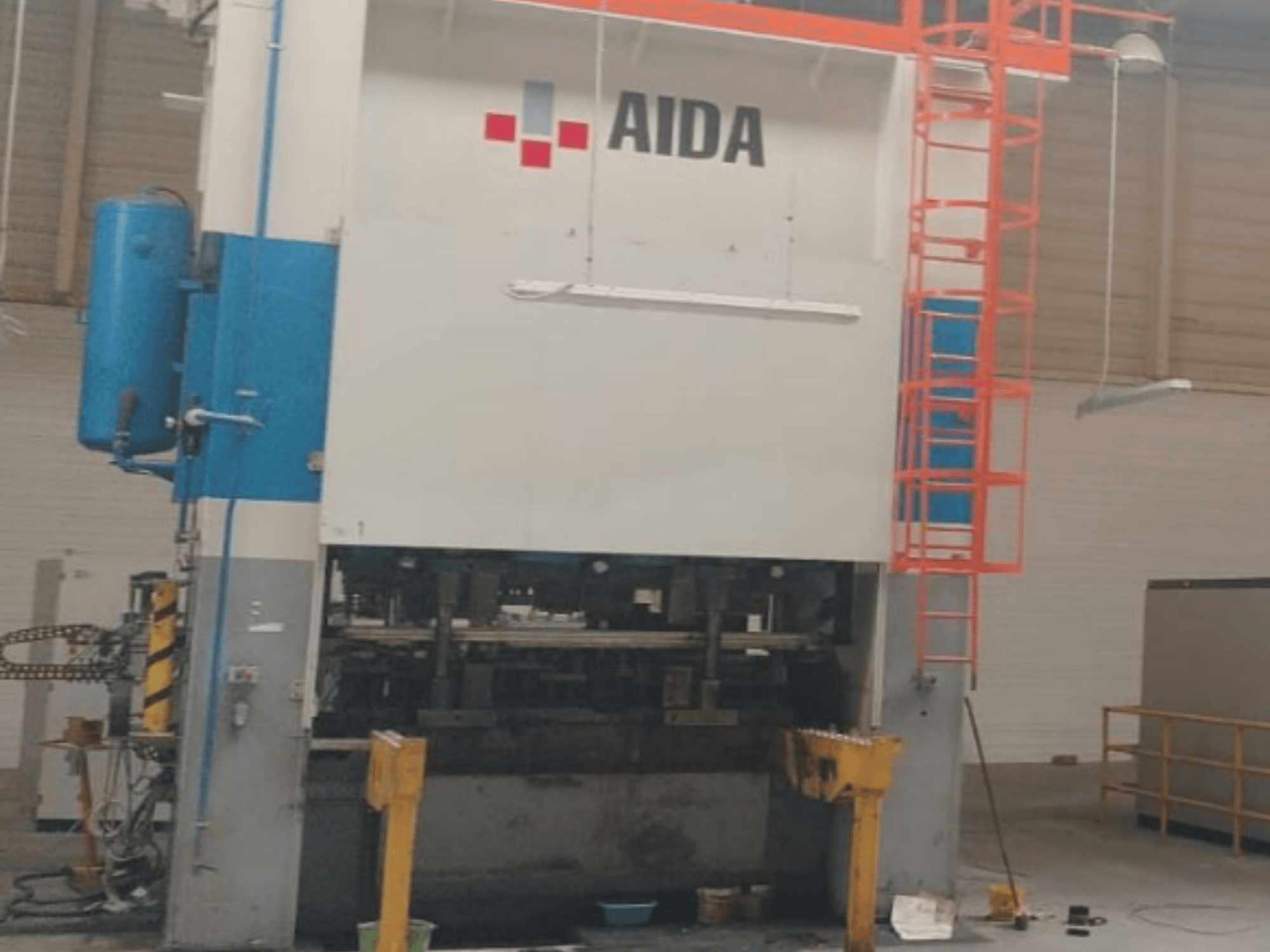

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Основные технические характеристики:

• Ударная сила пресса: 315 т

• Номинальное усилие пресса: 3 150 кН

• Точка номинальной мощности: 12,7 мм над НПВ

• Нормальное положение конечного хода коленчатого вала: ВМТ

• Длина хода: 250 мм

• Регулировка суппорта: 160 мм

• Высота замыкания: 700 мм

• Скорость ползуна: 15–40 ходов/мин

• Максимальная скорость маховика: 628,5 об/мин

• Максимальное количество включений сцепления: 24/мин

• Время остановки: 0,386 с

• Безопасное расстояние: 618 мм

Размер штампа и рабочей зоны:

• Максимальный размер штампа: 2 250 × 750 мм

• Максимальный вес штампа на суппорте: 10 200 кг

Конструкция станка:

• Конструкция станины: станина с двойными вертикальными стойками (прямоугольная)

• Система привода: двойной шатун (двойной питман)

• Направление суппорта: направляемый суппорт

• Тип движения: механический кривошипный пресс

• Движение суппорта: вертикальное возвратно-поступательное

• Движение главной оси: привод от вращающегося коленчатого вала

• Регулировка ползуна: моторизованная

Система амортизации:

• Тип: встроенная амортизационная подушка

• Максимальное усилие амортизатора: 3 450 даН при 0,6 МПа

Вспомогательные системы:

• Цилиндры уравновешивания: да (усилие уравновешивания 102 кН при давлении 6 бар)

• Система сцепления и тормозов: пневматическая

• Система смазки: централизованная автоматическая смазка

• Система безопасности: встроена

• Защита оператора: в комплекте

• Готовность к автоматизации: да

Основные характеристики производительности и безопасности:

• Конструкция рамы с двойными стойками высокой жесткости

• Привод с двойным рычагом для улучшенного параллелизма суппорта и распределения нагрузки

• Пневматическая муфта-тормоз для надежной работы и быстрой остановки

• Встроенные системы безопасности и защиты оператора

• Предназначен для интеграции с системами автоматической подачи и транспортировки

Вспомогательные системы:

• Уравновешивающие цилиндры: да (уравновешивающее усилие 102 кН при давлении 6 бар) (в комплекте)

• Система сцепления и тормоза: пневматическая (в комплекте)

• Система смазки: централизованная автоматическая смазка (в комплекте)

• Подушка вытяжки: встроенная (в комплекте)

• Система безопасности: встроенная (в комплекте)

• Защита оператора: да (в комплекте)

• Готовность к автоматизации: да (в комплекте)

• Другое дополнительное оборудование: не входит в комплект
