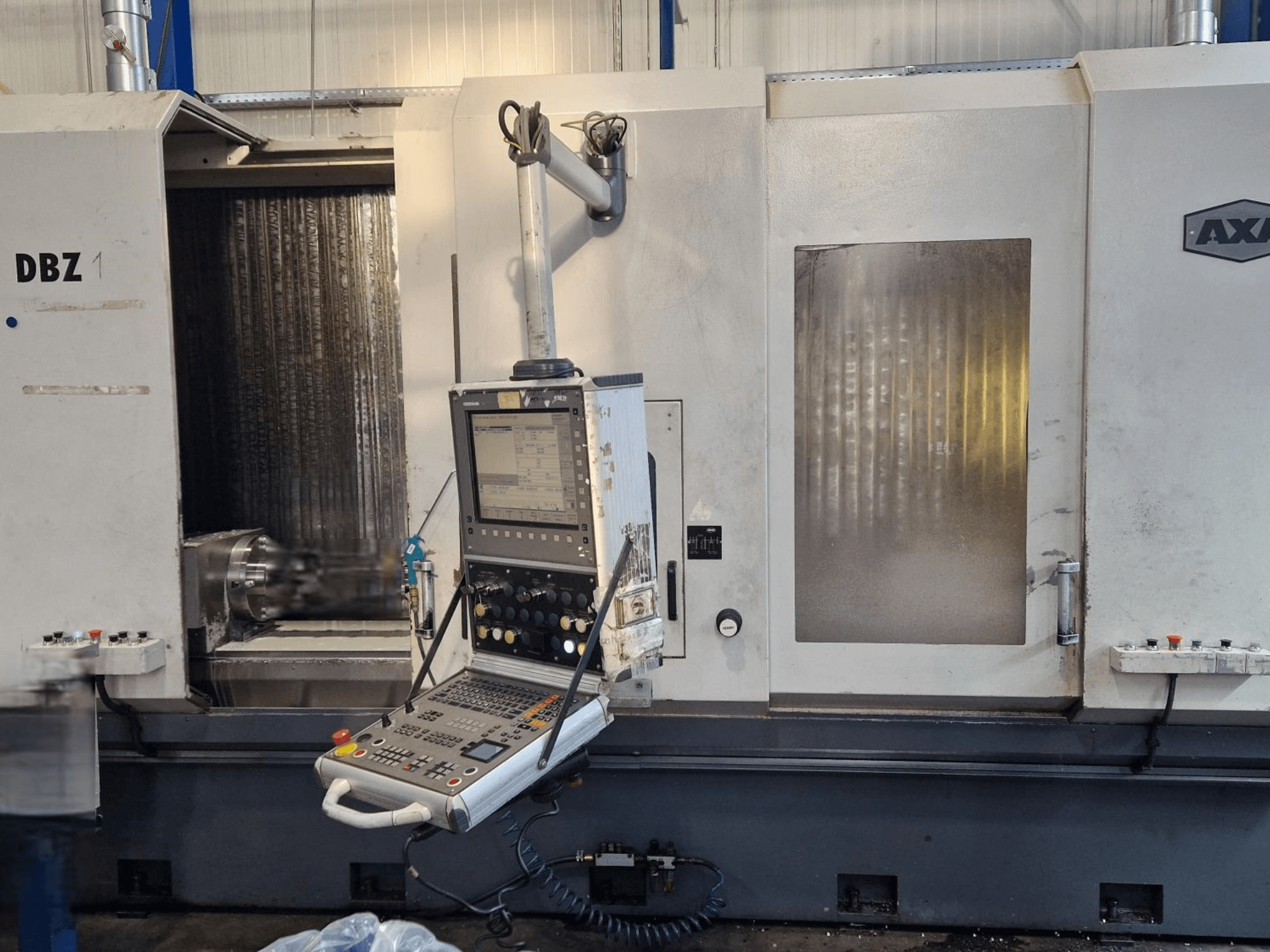

AXA - DBZAT-MIL-AXA-2010-00001

• Наработка шпинделя: 36 604 ч (подтверждено по изображению)

• Наработка: 40 049,8 ч

• Время работы станка в включенном состоянии: 81 189 ч

• Диапазон перемещения по оси X: 2 × 750 мм (маятниковый режим)

• Диапазон перемещения по оси Y: 500 мм

• Диапазон перемещения по оси Z: 600 мм

• Размеры зажимной поверхности / стола: 1350 × 500 мм справа и слева (2×)

• Макс. нагрузка на стол: 800 кг/м²

• Тип шпинделя: двигатель с полым валом, с водяным охлаждением

• Диапазон скоростей шпинделя: 30–8 000 об/мин (макс. 10 000 об/мин по спецификации / Nmax 12 000 об/мин)

• Мощность шпинделя (при 40 % рабочего цикла): 30,0 кВт

• Мощность шпинделя (100 % рабочего цикла): 20,0 кВт

• Крутящий момент шпинделя (40 % рабочего цикла): 143,2 Н·м

• Крутящий момент шпинделя (100 % рабочего цикла): 95,5 Нм

• Держатель инструмента: SK 40

• Вместимость устройства смены инструмента: 22 позиции (тип «пластина/диск»)

• - Макс. диаметр инструмента: 85 мм (135 мм при наличии свободных соседних позиций)

  - Макс. длина инструмента: 400 мм

  - Макс. вес инструмента: 8 кг (при L = 400 мм) / 5,5 кг (при L = 200 мм)

  - Быстрая подача по оси X: 25 м/мин

  - Быстрая подача по оси Y: 25 м/мин

  - Ускоренная подача по оси Z: 20 м/мин

  - Напряжение питания: 3x 400 В / 230 В / N / PE, 50 Гц

  - Подключенная нагрузка: 55 кВА

  - Запасной предохранитель: макс. 100 А

  - Напряжение управления: 24 В

• Габаритные размеры: 4500 × 2250 × 2700 мм

• Устройство смены инструмента: пластинчатый инструментальный магазин

• Конструкция/конфигурация: подвижная колонна; левая/правая рабочие зоны (маятниковая обработка)

• Безопасность/корпус: Дверца для технического обслуживания

Дополнительное оборудование

• Поворотный стол с ЧПУ RTA 200 с гидравлическим противовесом (4-я ось)

• Система зажима: Гидравлика для правой и левой рабочих зон, вкл. поворотно-соединительный узел для 4-й оси

• Внутренняя подача охлаждающей жидкости (IKZ)

• Конвейер для стружки

• Система подачи эмульсии (охлаждающей жидкости)

• Блок повторного охлаждения (чиллер)

• Четвертая ось установлена на одной из зажимных сторон. Она входит в комплект поставки.
