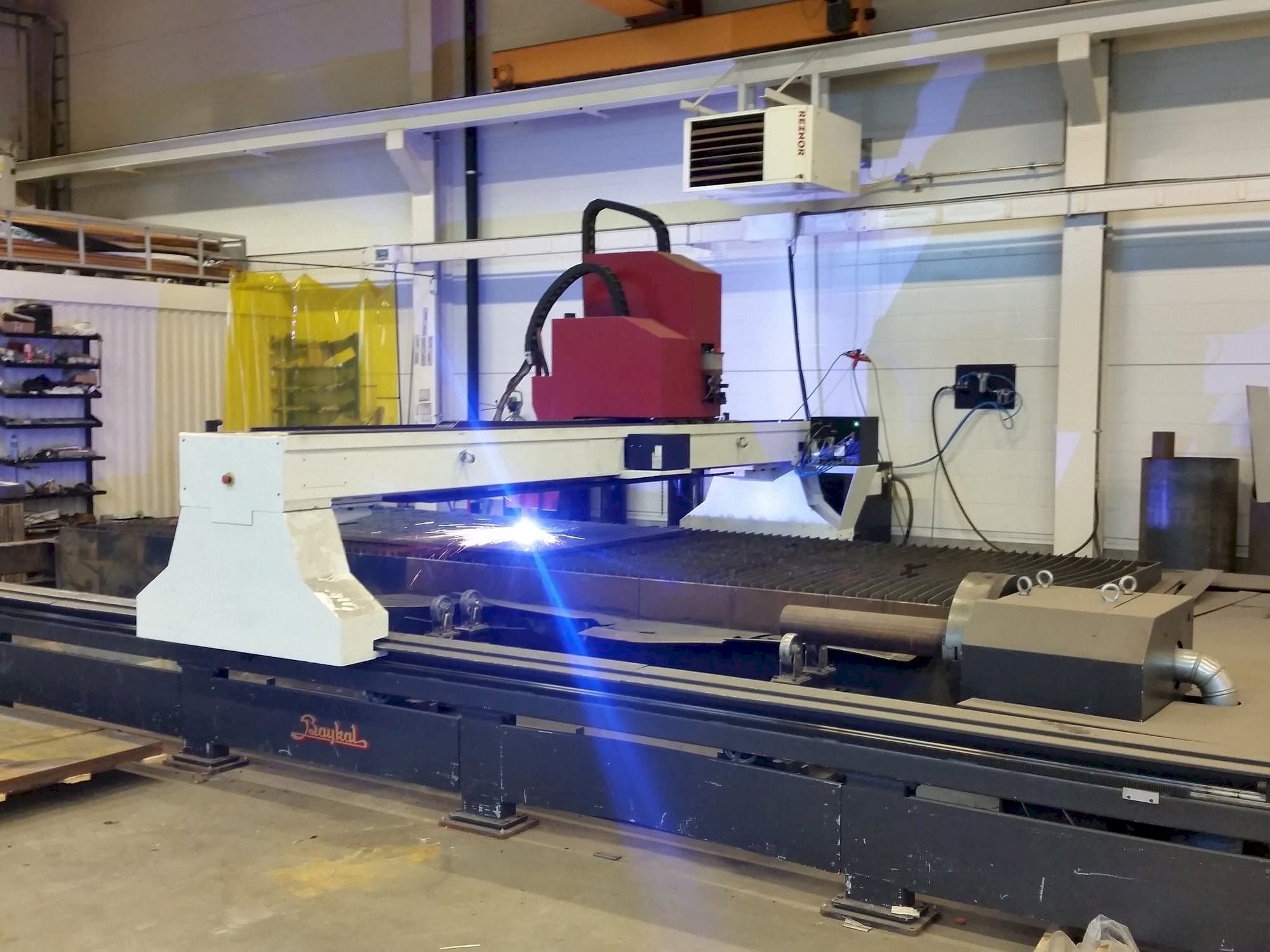

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Преимущества станка

Качественные преимущества станка

• Режущий стол имеет независимую конструкцию от поперечной балки и рамы станка, что позволяет достичь точности позиционирования при любом весе стола.
• Режущая головка оснащена датчиками для автоматической регулировки высоты резания.
• Защита от столкновений на головке плазменной резки, машина поставляется с электрооборудованием для: 400v
• Секционированный стол для резки, интегрированный с системой автоматической вытяжки, вытяжные люки, открывающиеся на рабочей поверхности для лучшей вытяжки, головка плазменной резки: включая цепь для протяжки кабеля
• "плазменный блок питания высокого разрешения, программное обеспечение для раскроя/оптимизации деталей через ПК, регулятор: один выход
• Ручная/автоматическая газовая консоль для выбора плазменного и присадочного газов, высокопроизводительный блок воздушных фильтров для сбора пыли и дыма (опция), комплект шлангов: комплект шлангов для источника резки, подвод газа: комплект шлангов для подачи газа
• Один комплект расходных материалов (сопла, электрод, держатель сопла, коллекторы и т. д. ), скорость позиционирования: до 20 000 мм/мин
• Рабочая температура: от -10° c до +30° c, вытяжная система: ЧПУ с пневматическими люками, оси двигателей: слева и справа два бесщеточных серводвигателя переменного тока, траверса оси y: двухсторонняя через реечный привод, ось двигателя x: бесщеточный серводвигатель переменного тока, траверса оси x: через реечный и зубчатый привод
• Операция по оси y : двусторонняя продольная операция, операция по оси x : двусторонняя поперечная операция, направляющие по оси y : линейные направляющие, направляющие по оси x : линейные направляющие, направляющие по оси x : линейные направляющие.
• Источник плазмы: hypertherm hydefinition plasma hpr260xd с автоматической газовой консолью, управление: technos pc12 (made in usa) windows-based, программный пакет: lantek nesting software for pc (lantek expert ii)

Технические преимущества станка

• Функция резки труб Ø50-600 мм
• Коническая головка
• 6-позиционное сверлильно-резьбонарезное устройство, сверло макс. Ø20 мм, резьба макс. Ø16 мм
• Стационарная панель управления вместо панели на режущей стреле, расположенная с левой стороны машины, если смотреть спереди.
• Ширина резания: 2200 мм
• Длина резки: 6400 мм
• Двухсторонний синхронизированный сервопривод по оси y = продольное перемещение режущей головки
• Одиночный синхронизированный сервопривод по оси x = поперечное перемещение режущей головки
• Серводвигатели с переменным током (бесщеточные)
• Высокая скорость позиционирования 20 мт/мин с точностью позиционирования ± 0. 05 мм
