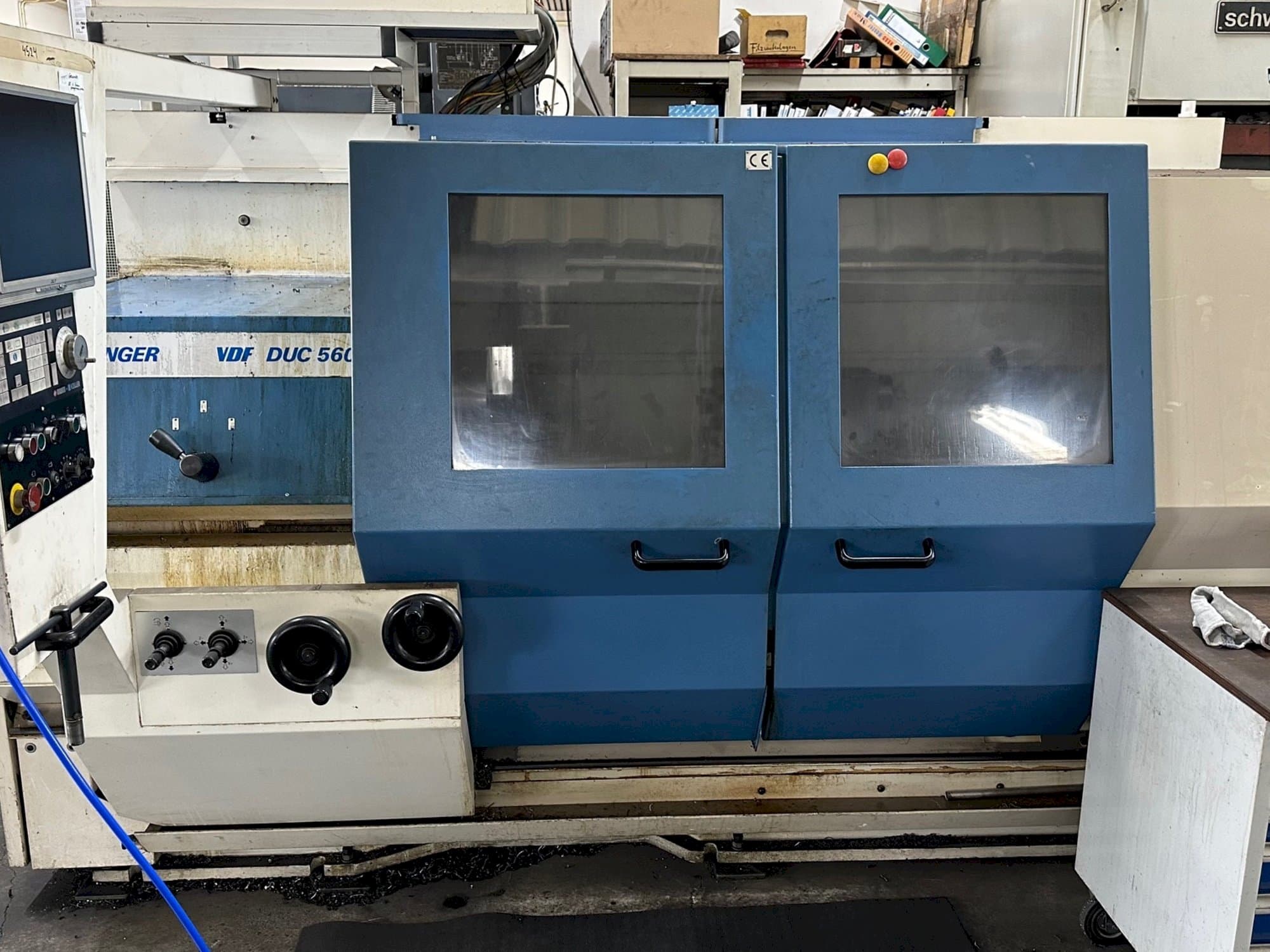

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Преимущества станка

Качественные преимущества станка

• Отверстие шпинделя: 62 0 мм, внутренний конус главного шпинделя: 70 м.
• Бесступенчатая регулировка трехфазного двигателя (двигатель переменного тока): 0-120
• Мощность привода 60%/100%ед: 19/15 кВт, крутящий момент макс. 60%/100%ед: 1800/1400 нм
• Ступени передачи: 2, контроль подачи %
• Постоянная скорость резки: 1-9999 м/мин
• Влияние скорости: 50-120%, отображение нагрузки в % на экране: 0-140%
• Трехфазные сервоприводы (двигатель переменного тока)
• Диапазон подачи плоской и продольной: 0. 01-50 мм/об, усилие продольной подачи: 12500 n
• Макс. Скорость подачи в плане (быстрая траверса): 5 м/мин, обычное продольное перемещение локтя: 5 м/мин
• Обычный карниз: 2. 5 м/мин, максимальная скорость продольной подачи (быстрая траверса): 10 м/мин

Технические преимущества станка

• Диаметр размаха над кроватью: 570 мм
• Диаметр поворота над торцевой заслонкой: 365 мм
• Траектория перемещения облицовочной горки: 345 мм
• Высота центра над ровной дорожкой: 280 мм
• Ширина кровати: 360 мм
• Длина направляющих полозьев кровати: 520 мм
• Ширина облицовочного суппорта: 225 мм, длина облицовочного суппорта: 680 мм
• Поперечное сечение токарного резца, увеличенное в соответствии с din 770: макс. 20 x 20 мм
• Шпиндельная головка по din 55 027: 8 размеров.
• Диаметр шпинделя в переднем подшипнике: 100 0 мм
