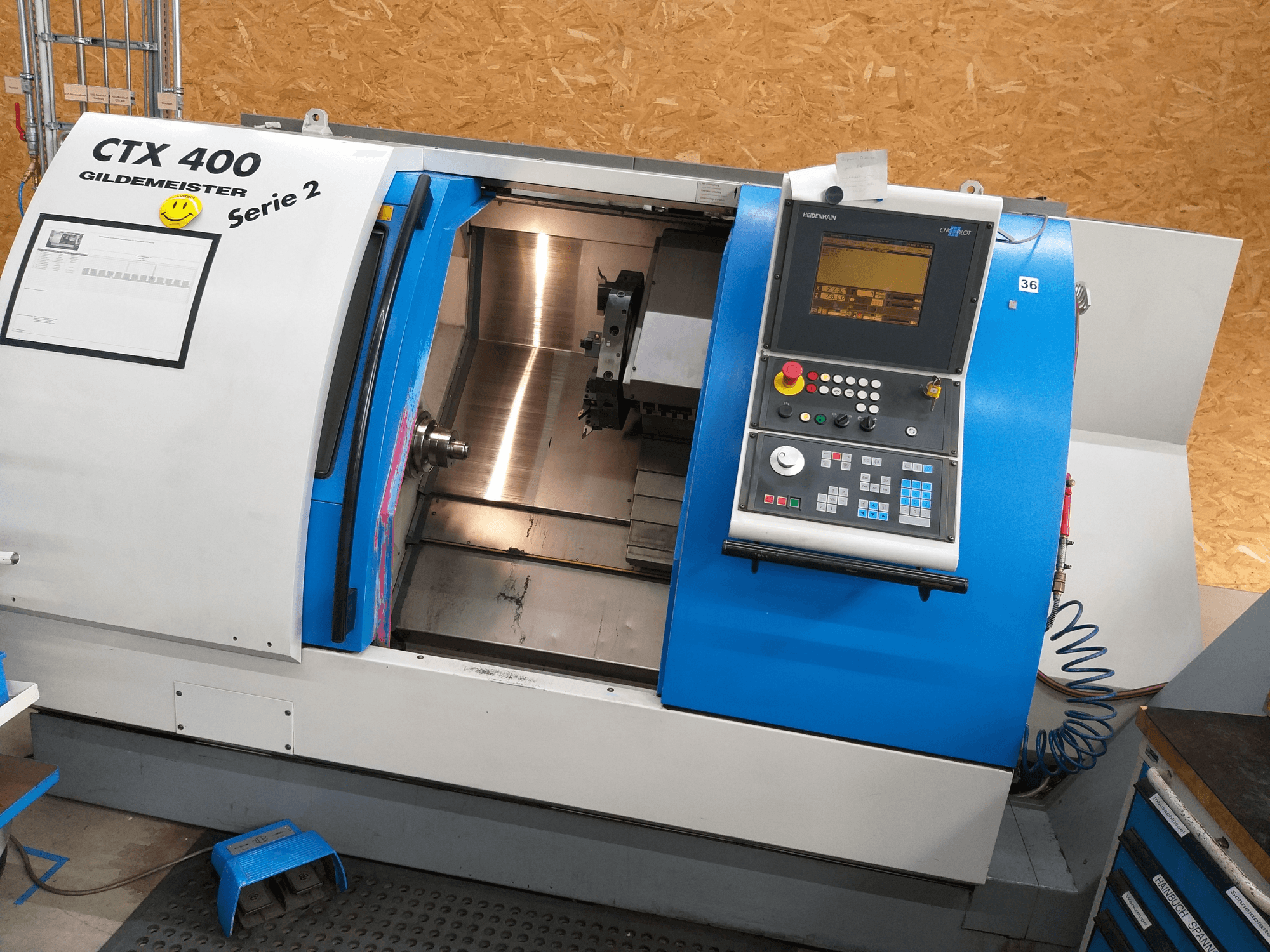

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Марка блока управления: HEIDENHAIN

• Модель блока управления: CNC PILOT

• Расстояние между центрами: 600 мм

• Размах над станиной: 570 мм

• Размах над поперечным суппортом: 470 мм

• Максимальный диаметр токарной обработки: 420 мм

• Прямой паз шпинделя: DIN 55026, плоский фланец размера 170h5

• Диаметр переднего подшипника: 120 мм

• Отверстие шпинделя: 79 мм

• Максимальный диаметр патрона: 250 мм

• Максимальный крутящий момент: 320 Нм

• Тип револьверной головки: дисковая

• Система крепления инструмента: VDI 20/20

• Конус задней бабки: MK4

• Диаметр пиноли задней бабки: 80 мм

• Ход пиноли задней бабки: 550 мм

• Привод подачи по оси X: 3,3 кВт

• Привод подачи по оси Z: 3,3 кВт

• Мощность смазочного насоса: 0,1 кВт

• Мощность насоса охлаждающей жидкости: 1,4 кВт

• Мощность гидравлического насоса: 1,5 кВт

• Скорость ускоренного перемещения по оси X: 24 000 мм/мин

• Скорость ускоренного перемещения по оси Z: 20 000 мм/мин

• Скорость подачи: 0,025–7000 мм/мин

• Диапазон шага резьбы: 0,025–3500 мм/мин

• Вместимость бака для охлаждающей жидкости: 100 л

• Напряжение питания: 400 В

• Частота: 50 Гц

• Подключенная нагрузка: 44 кВА

• Номинальный ток: 64 А

• Управляющее напряжение: 24 В

• Наработка: 58 132 ч

• Сертификат CE

• Комплект поставки, как показано на рисунке, включая 3 внутренние зажимные головки

• Конфигурация, как показано на рисунке: дисковая револьверная головка VDI30

Дополнительно:

• Задняя бабка

• Конвейер для стружки
