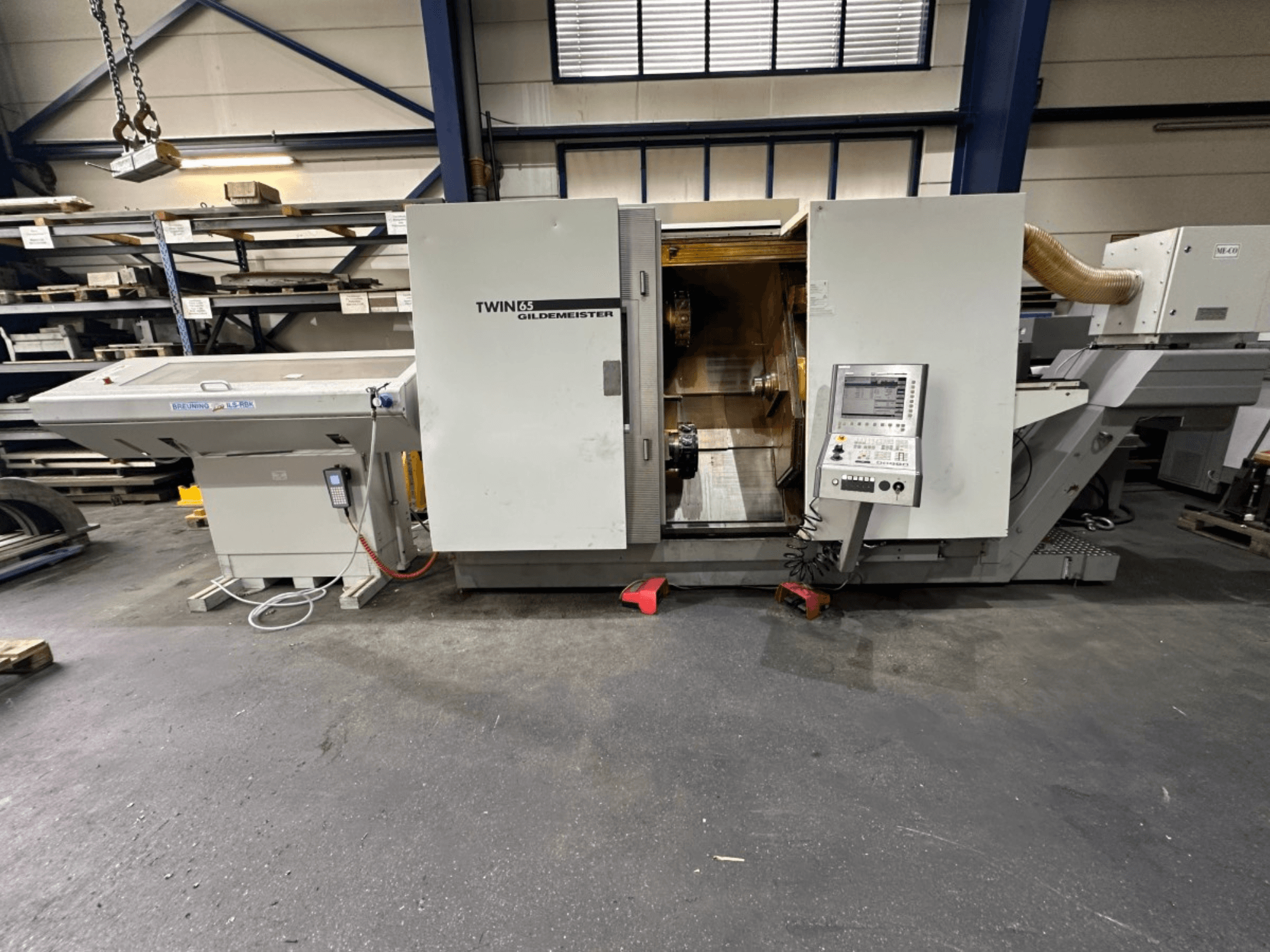

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Конструкция станка: наклонная станина 60°

• Направляющие: Роликовые направляющие

• Максимальный диаметр поворота: 250 мм

• Максимальный диаметр поворота (стандарт): 120 мм

• Максимальная длина поворота: 900 мм

• Ход X1 (верхний суппорт): 300 мм

• Ход Z1 (верхний суппорт): 650 мм

• Ход Y1 (опция): ±40 мм

• Ход X2 (нижний ползун): 180 мм

• Ход Z2 (нижний суппорт): 650 мм

• Ход X3 (контршпиндель): 175 мм

• Ход Z3 (контршпиндель): 670 мм

• Размер патрона главного шпинделя: 175 / 200 мм

• Максимальный диаметр штока (без редукционных трубок): 62 / 65 мм

• Диаметр отверстия шпинделя: 79 мм

• Диаметр шпинделя: 170 мм

• Диаметр цанги: 66 мм

• Диаметр переднего подшипника: 120 мм

• Мощность главного шпинделя (40/100% ED): 35 / 25 кВт

• Диапазон частоты вращения главного шпинделя: до 5000 об/мин

• Крутящий момент главного шпинделя (40/100% ED): 370 / 270 Нм

• Тип привода шпинделя: Двигатель переменного тока со встроенным двигателем шпинделя

• Ось C: Встроенная для ориентированной остановки и контурной обработки

• Скорость оси С: 2000 об/мин

• Удерживающий момент оси C: 270 Нм

• Мощность контршпинделя (40/100% ED): 26 / 21 кВт

• Диапазон частот вращения контршпинделя: до 5000 об/мин

• Крутящий момент контршпинделя (40/100% ED): 290 / 230 Нм

• Скорость вращения оси С (контршпинделя): 2000 об/мин

• Момент удержания оси С (контршпинделя): 230 Нм

• Быстрый траверс X/Z (ползун 1): 30 / 30 м/мин

• Усилие подачи X/Z (слайд 1): 4,0 / 7,0 кН

• Разрешение позиционирования X/Z: 0,0005 мм

• Крутящий момент двигателя X/Z: 6 / 10,5 Нм

• Скорость вращения двигателя X/Z: 3000 об/мин

• Шаг шариковинтовой пары X/Z: 20x32 / 20x40 мм

• Быстрое перемещение X/Y/Z (с осью Y): 30 / 15 / 30 м/мин

• Усилие подачи X/Y/Z: 4,0 / 4,0 / 7,0 кН

• Разрешение позиционирования X/Y/Z: 0,0005 мм

• Крутящий момент двигателя X/Y/Z: 6 / 6 / 10,5 Нм

• Скорость вращения двигателя X/Y/Z: 3000 об/мин

• Шаг шарико-винтовой пары X/Y/Z: 20x32 / 10x32 / 20x40 мм

• Быстрое перемещение X/Z (ползун 2): 30 / 30 м/мин

• Усилие подачи X/Z (слайд 2): 4,0 / 7,0 кН

• Разрешение позиционирования X/Z (слайд 2): 0,0005 мм

• Крутящий момент двигателя X/Z (слайд 2): 6 / 10,5 Нм

• Скорость вращения двигателя X/Z (слайд 2): 3000 об/мин

• Шаг шариковинтовой пары X/Z (слайд 2): 20x32 / 20x40 мм

• Быстрое перемещение X/Z (ползун контршпинделя): 15 / 30 м/мин

• Усилие подачи X/Z (ползун контршпинделя): 4,0 / 7,0 кН

• Разрешение позиционирования X/Z (контршпиндель): 0,0005 мм

• Крутящий момент двигателя X/Z (контршпиндель): 10,5 / 10,5 Нм

• Скорость вращения двигателя X/Z (контршпиндель): 3000 об/мин

• Шаг ШВП X/Z (контршпиндель): 10x32 / 20x40 мм

• Количество инструментальных станций: 12

• Держатель инструмента: VDI 30

• Тип устройства смены инструмента: Револьверный

• Размер хвостовика инструмента (DIN 69880): 30 / 40 мм

• Количество станций приводного инструмента: 12

• Приводные инструменты: все 12 станций могут работать с приводными инструментами

• Мощность приводного инструмента (40/100% ED): 11,7 / 8,4 кВт

• Крутящий момент приводного инструмента (40/100% ED): 28 / 20 Нм

• Скорость вращения приводного инструмента: до 4000 об/мин

• Ход хвостовой бабки (опция): 300 мм

• Усилие в хвостовой бабке: 150 / 630 даН

• Размер центра: MK 4

• Объем гидравлического бака: 20 л

• Мощность гидравлического насоса: 2,2 кВт

• Гидравлическое давление макс: 90 бар

• Давление зажима главного шпинделя: 80 бар

• Давление зажима контршпинделя: 70 бар

• Давление зажима задней бабки: 50 бар

• Объем бака для охлаждающей жидкости: 250 л

• Мощность насоса охлаждающей жидкости: 1,7 кВт

• Расход охлаждающей жидкости при 6 бар: 20 л/мин

• Электрическое подключение/общая мощность: 65 кВА

• Рабочее напряжение: 400 В

• Частота: 50 Гц

• Защита предохранителями: 125 A

• Допуск по напряжению: +6% / -10%

• Длина машины: 5032 мм

• Глубина станка: 3048 мм

• Высота машины: 2445 мм

• Вес станка: 10000 кг

• Уровень шума во время обработки: 77 дБ(A)

• Уровень шума на холостом ходу: 78 дБ(A)

Дополнительное оборудование

• Сенсорный датчик

• Транспортер стружки

• Внутренняя подача охлаждающей жидкости
