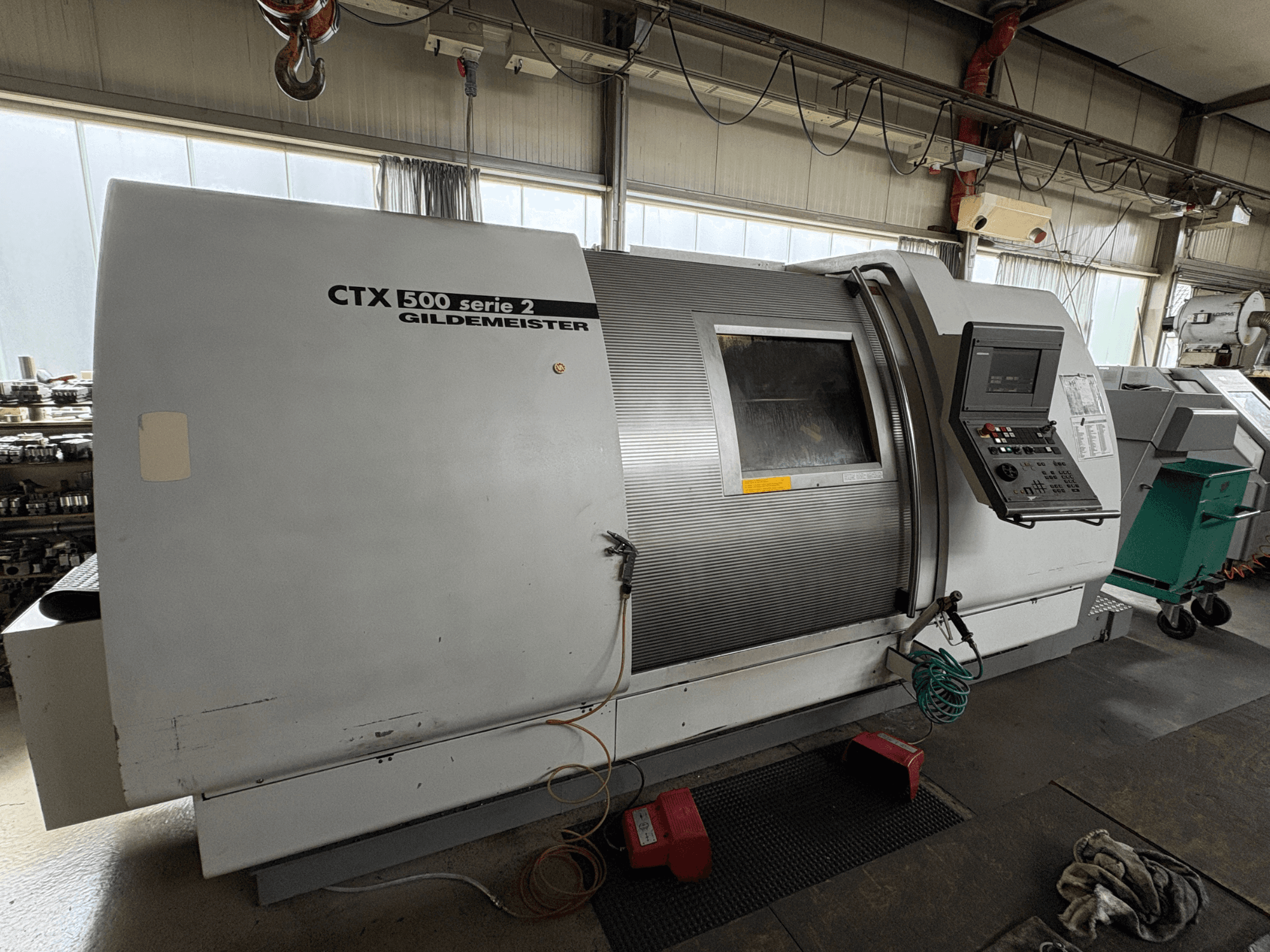

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

- Диаметр поворотного круга над крышкой направляющей: 455 мм

- Диаметр главного шпинделя: 220 h5 мм

- Диаметр главного шпинделя в переднем подшипнике: 140 мм

- Отверстие шпинделя: 107 мм

- Диаметр патрона: 315 / 400 мм

- Мощность привода (при 100 % рабочем цикле): 23 кВт

- Макс. крутящий момент: 650 Нм

- Диапазон скоростей: 18–3600 об/мин

- Скорость оси C: < 100 об/мин

- Удерживающий крутящий момент оси C: 750 Нм

- Точность индексации оси C: <= 0,025 градуса

- Усилие подачи по оси X: 8 кН

- Усилие подачи по оси Z: 15 кН

- Скорость быстрого перемещения по оси X: 24 м/мин

- Скорость быстрого перемещения по оси Z: 30 м/мин

- Шарико-винтовая пара по осям X / Z (диаметр × шаг): 32 × 15 / 40 × 20 мм

- Инструментальная револьверная головка: универсальная дисковая револьверная головка с автоматической индексацией и логикой направления

- Количество позиций для инструмента: 12

- Цилиндрический хвостовик для крепления инструмента (DIN 69880): 40 (50) мм

- Вертикальный ход (ось Y): +/- 50 мм

- Вариант с приводными инструментами — количество позиций для инструментов: 12

- Вариант с приводными инструментами — максимальное количество приводных инструментов: 6

- Вариант с приводными инструментами — максимальный зажимной диаметр: 16 мм

- Вариант с приводными инструментами — максимальная скорость: 4000 об/мин

- Вариант с приводными инструментами — мощность привода (коэффициент загрузки 40 %): 9,7 кВт

- Диаметр пиноли задней бабки (передняя часть): 120 мм

- Ход пиноли задней бабки: 120 мм

- Крепление пиноли задней бабки: Mk 5 (6)

- Максимальное усилие прижима пиноли задней бабки: 14 кН

- Габаритные размеры DL 1000 (Д×Ш×В) без конвейера для стружки: 5560 × 2400 × 2130 мм

- Масса без конвейера для стружки: 8700 кг / 10000 кг

- Уровень звукового давления: 77 дБ(A)

- Освещённость в зоне токарного шпинделя: > 300 люкс

- Напряжение (U): 400 В

- Частота (f): 50 Гц

- Количество фаз: 3 ~

- Кажущаяся мощность (P): 58 кВА

- Ток (I): 85 А

- Предохранительная защита: 100 А

- Напряжение управления: 230 В / 24 В=

В комплект входит:

Конвейер для стружки, 3-кулачковый патрон, ножные переключатели, насадка для вытяжной трубки
