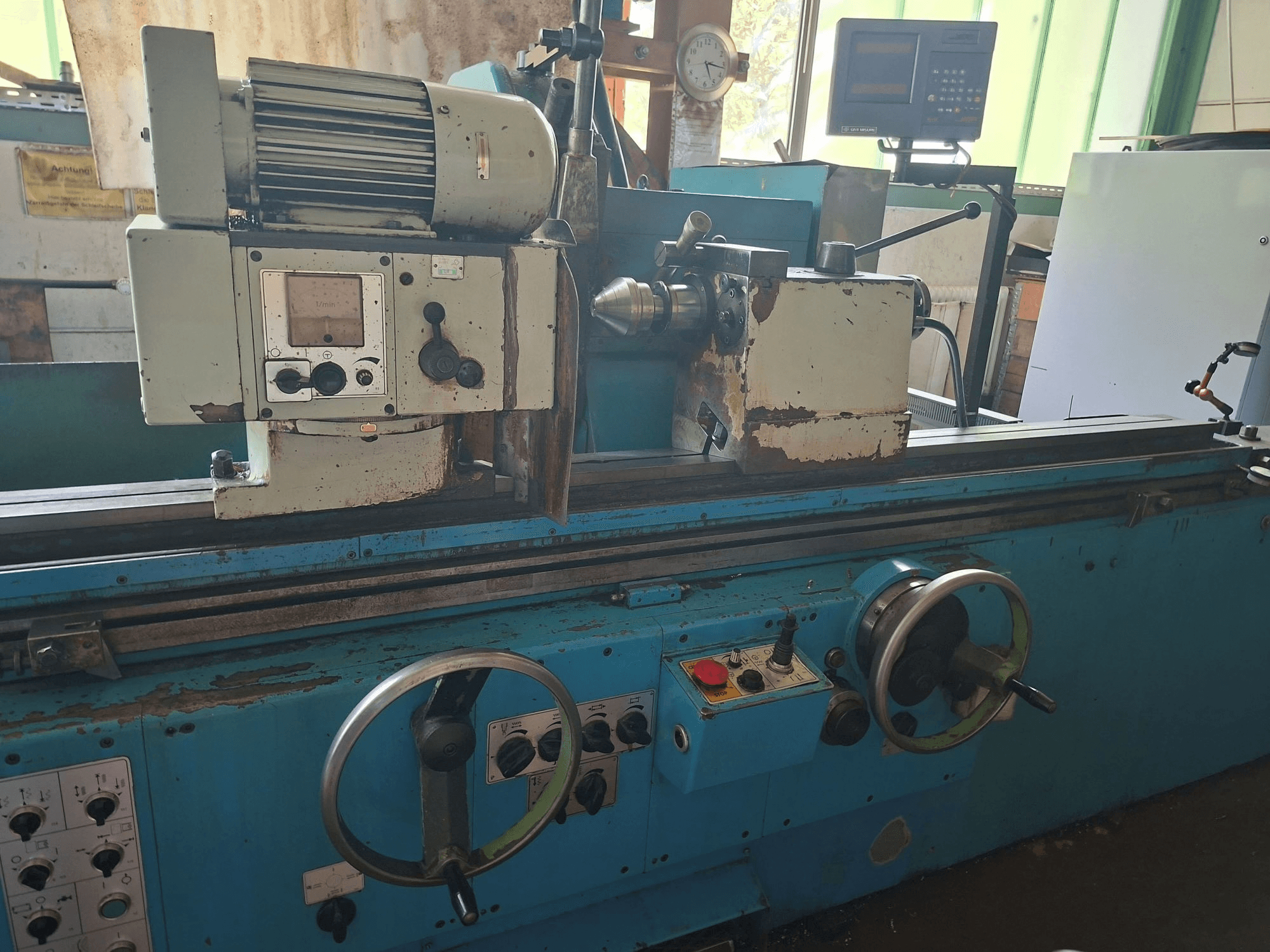

Cetos - BHU 50 A x 2000DE-GRI-CET-1999-00001

- Ход по оси Z (продольный ход): 2290 мм

- Ход по оси X (поперечное перемещение): > 600 мм (проверено, возможно больше)

- Гидравлический быстрый ход (ось X): 120 мм

- Макс. диаметр шлифования: не менее 500 мм

- Диаметр шлифовального круга (новый): 500 мм

- Диаметр поворота: 500 мм

- Межцентровое расстояние: 2000 мм

- Размеры шлифовального круга (диаметр × ширина × отверстие): 500 × 80 × 203 мм

- Диаметр шлифовального круга после частичного износа: 380 мм

- Минимальный диаметр заготовки при шлифовании изношенным кругом (380 мм): 70 мм

- Максимальная ширина шлифовального круга: 200 мм

- Максимальная ширина многокомпонентного набора кругов: 200 мм

- Максимальная сумма ширин отдельных кругов в многокомпонентном наборе: 200 мм

- Диаметр зажима в открытом подшипнике: 110 мм

- Диаметр зажима в закрытом подпорном патроне: 110 мм

- Коничность шпинделя зажимной головки: MORSE 5

- Конус в втулке задней бабки: MORSE 5

- Диаметр зажимного патрона: 200 мм

- Отверстие в втулке шпинделя для внутреннего шлифования: 100 мм

- Угол поворота рабочей головки: +95° / -5°

- Угол поворота шлифовальной головки: ±45°

- Угол поворота верхнего стола при межосевом расстоянии 2000 мм: +5° / -3°

- Масса станка со стандартным оборудованием (при межосевом расстоянии 2000 мм): 6700 кг

- Частота вращения шпинделя рабочей головки (бесступенчатое регулирование): 18–112 мин⁻¹ / 90–560 мин⁻¹ (1-й ряд / 2-й ряд)

- Минимальный ход стола в продольном направлении: 1 мм

- Максимальный ход стола по продольной оси (при межосевом расстоянии 2000 мм): 2290 мм

- Поперечное перемещение шлифовальной головки: 415 мм

- Гидравлический быстрый ход шлифовальной головки: 60 мм

- Скорость стола (бесступенчатая регулировка): 0,05–4 м/мин

- Поперечное перемещение шлифовальной головки за один цикл автоматической подачи: 0,2 мм/ø

- Поперечное перемещение шлифовальной головки за один цикл автоматической подачи при тонком шлифовании: 0,15 мм/ø

- Автоматическая подача шлифовальной головки при смене направления вращения стола при погружном шлифовании: 0,0005–0,01 мм/ø

- Автоматическая подача шлифовальной головки при реверсе стола для поперечного шлифования: 0,005–0,05 мм/ø

- Скорость автоматического подачи шлифовальной головки при погружном шлифовании: 1 мм/мин

- Скорость подачи при подаче с искровым выжиганием: 0,015 мм/мин

- Общая потребляемая мощность электродвигателей: 16 кВА

- Мощность двигателя шлифовальной головки: 9,5 кВт

- Максимальный допустимый вес заготовки между центрами: 300 кг

- Максимальный вес выступающей части заготовки (включая зажимное устройство): 60 кг

- Скорость подачи стола: 6 м/мин
