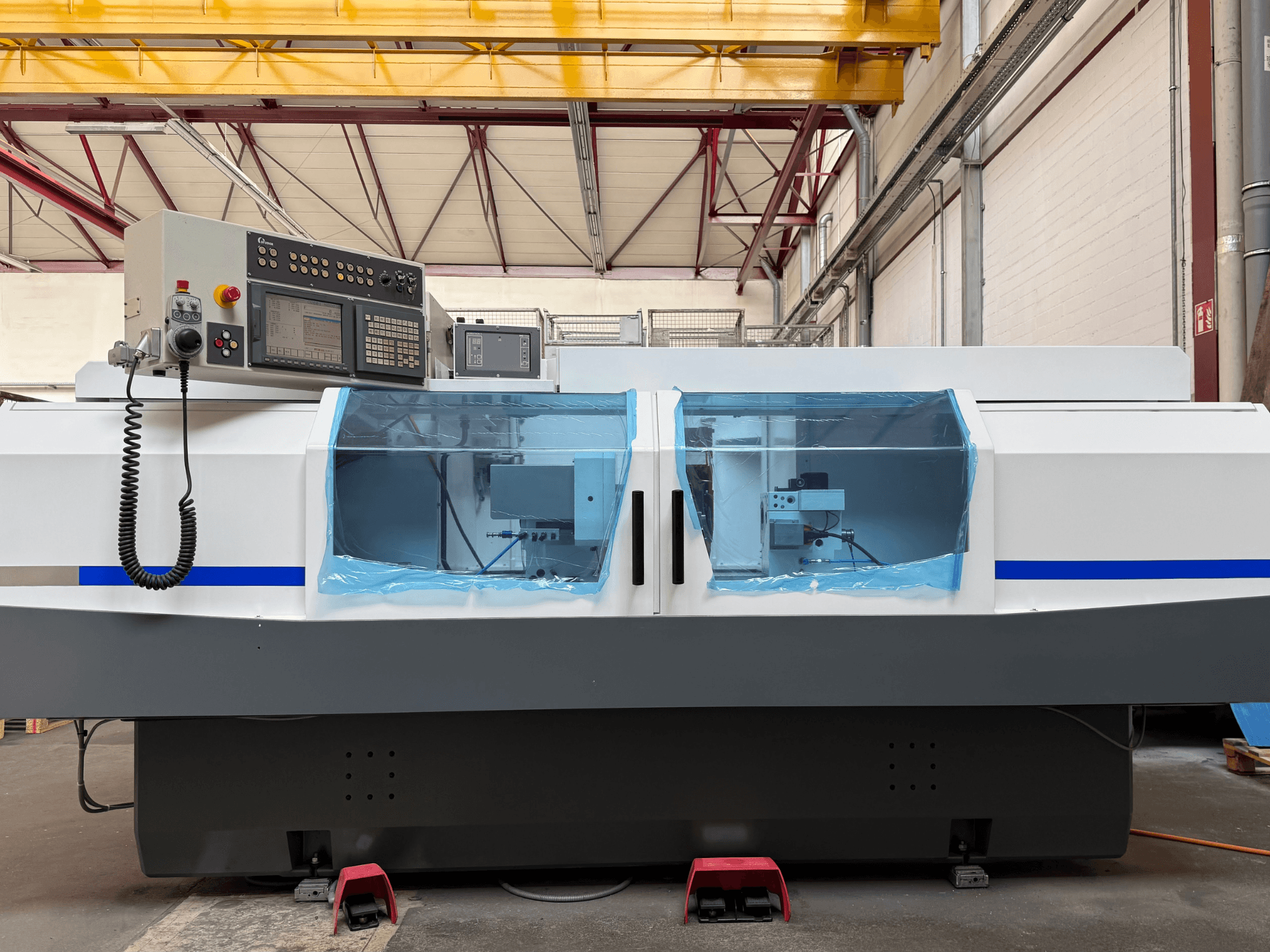

STUDER - S33 CNCCH-GRI-STU-2005-00001

- прошел капитальный ремонт в 2026 году

- Наработка: 0 ч после капитального ремонта

- Высота центра: 175 мм

- Межосьевое расстояние: 1000 мм

- Основание станка: минеральный литьёвой Granitan S103

- Ход: 285 мм (ось X) × 1150 мм (ось Z)

- Привод оси X: сервомотор переменного тока и шарико-винтовой механизм, угол наклона 0°, скорость подачи 0,001–5,000 мм/мин

- Привод оси Z: сервомотор переменного тока и шарико-винтовой механизм, скорость подачи 0,001–10,000 мм/мин

- Система измерения: инкрементная шкала для осей X и Z, разрешение 0,0001 мм

- Шлифовальная бабка: универсальная для наружного и внутреннего шлифования, зубчатая зацепка по Хирту 1° (от –15° до +195°)

- Шпиндель с электродвигателем (позиция 2): 7,5 кВт, от 1400 до 3200 об/мин, программируемая скорость резания макс. 50 м/с

- Защитный кожух для наружного шлифования: размер круга D 500 × 63 мм F1 (80 мм F5) с автоматической защитой от соприкосновения

- Шпиндель для внутреннего шлифования (позиция 3): шпиндель для внутреннего шлифования Studer с ременным приводом (180°) с частотным преобразователем

- Опорная часть режущей головки: универсальная, на роликовых подшипниках, конус MK5, цилиндрический наружный выступ диам. 70 мм, отверстие шпинделя диам. 28 мм, ручная фиксация шпинделя

- Привод зажимной головки: сервомотор переменного тока мощностью 1,8 кВт, диапазон скоростей 1–1500 об/мин, скорость шагового перемещения 1–50 об/мин

- Вес заготовки: макс. 80 кг между центрами

- Задняя бабка: конус MK4, ход 35 мм, диаметр пиноли 50 мм, гидравлическое втягивание пиноли с контролем, ручная точная регулировка +/- 0,04 мм

- Пневматические подъемники: пневматический отвод для удобного перемещения рабочей головки и задней бабки

- Система управления: Fanuc 21i-TB с цветным сенсорным экраном 10,4", встроенным ПЛК, 32 КБ пользовательской памяти, 400 ячеек для хранения программ

- Электропитание: 400 В ± 10 %, 50 Гц ± 1 Гц, управляющее напряжение 24 В постоянного тока

- Дополнительное оборудование:

- Система контактного контроля Dittel Sensitron 6 с магнитным датчиком (1 шт.)

- Активный щуп Movomatic C25 LP

- 3 шт. выравнивающих элементов

- Блок кондиционирования для электрического шкафа

- Ручной пульт управления Euchner

- Поворотный прижим для внутреннего шлифования

- Положение парковки задней бабки

- 3 шт. шпинделей для внутреннего шлифования Studer с ременным приводом (24 000 об./мин / 40 000 об./мин / 60 000 об./мин)

- Ножная педаль для ручного управления осью C при открытых дверцах

- Педаль для приведения в действие зажимного устройства (задняя бабка)

- Электрический интерфейс для ротационной правки (шпиндель по выбору)

- Система контроля размеров в процессе обработки Movomatic с управлением ES 124 (измерительная головка в качестве опции)

- 8 шт. бывших в употреблении фланцев шлифовальных кругов для наружного шлифования

- Различные новые центры MK4

- Различные правки

- Дополнительные возможности: возможность резьбового и профильного шлифования (программное обеспечение необходимо заказывать напрямую у компании Fritz Studer AG)
