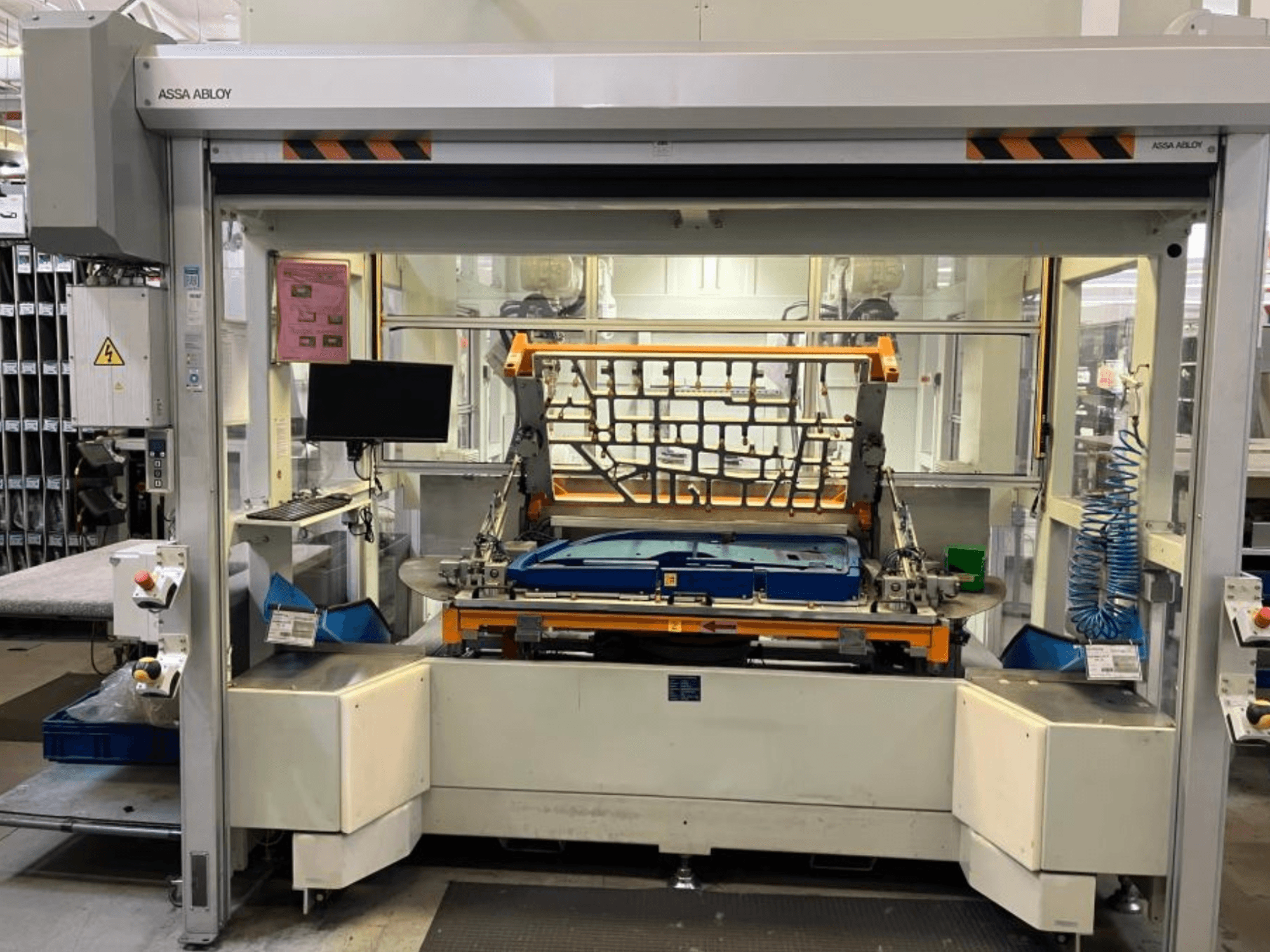

CHANGO - AUDI TSV D5 TÜRDE-ROB-OTH-2020-00001

Машина CHANGO

• Система ультразвуковой сварки

• Марка блока управления: Siemens

• Модель блока управления: ПЛК S7-300 / S7-1500

• Количество роботов: 2

• Высота загрузки/разгрузки: 900 мм

• Время цикла: 262 с (без учета загрузки/разгрузки)

• Требуемое время цикла: 350 с

• Угол поворота поворотного стола: 180°

• Количество точек сварки: 85

• Точки поверхностной сварки: 10

• Точки скрепления штифтами: 71

• Точки закрепления ребер: 4

• Количество сонотродов на одного робота: 3

• Время смены сонотрода: 10 с

• Время сварки на одну точку: 5 с

• Марка ультразвукового генератора: Herrmann

• Мощность генератора: 1 кВт

• Частота ультразвука: 35 кГц

• Частота преобразователя: 35 кГц

Включая роботов

• Производитель: ABB

• Модель: IRB 2600-20/1,65

• Количество: 2

• Грузоподъемность: 20 кг

• Количество осей: 6 (на одного робота)

• Макс. радиус действия: 1650 мм

• Вес робота: 272 кг

• Контроллер для роботов: ABB Robot Controller

Дополнительное оборудование

• Поворотный индексационный стол

• 2 зажимных приспособления (полиуретан + латунные вставки)

• Ультразвуковые генераторы Herrmann (2 шт.)

• Преобразователи Herrmann (6 шт.)

• Внутреннее охлаждение сонотрода

• Система быстрой смены инструмента

• Пневматические компоненты (Festo)

• Линейные направляющие (ABBA / HIWIN)

• Электрические компоненты Omron / Schneider

• Электрощит управления

• Сенсорная панель Siemens TP1200

• Вытяжная система

• Электрическая рольставня

• Защитный световой барьер (SICK / Leuze)

• Предохранительный выключатель Pilz

• Пневматические цилиндры

• Датчики смещения

• Манометр

• Дверца для технического обслуживания

• Рама станка

• Регулируемые опорные подножки
