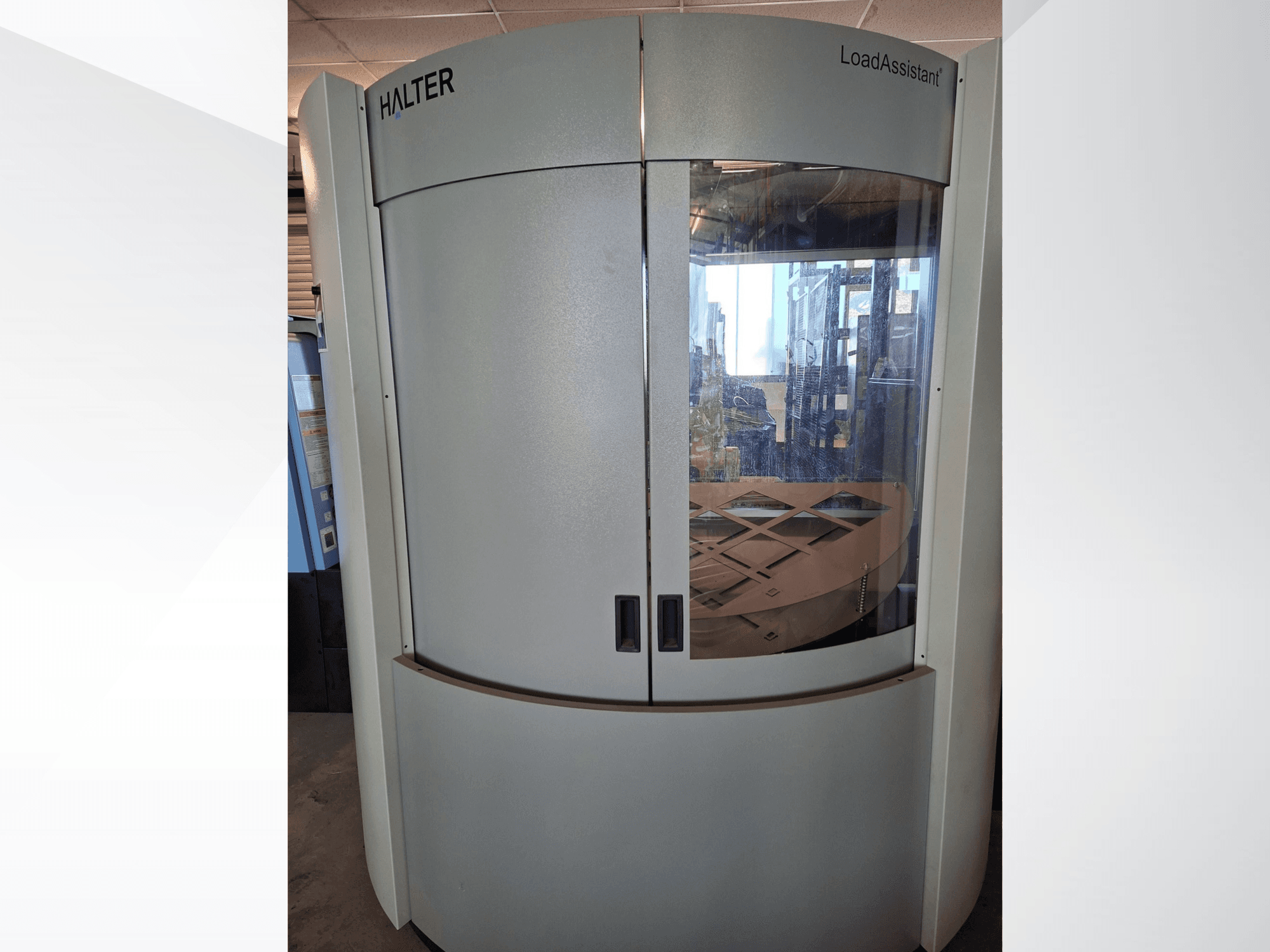

HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

HALTER LoadAssistant Universal Big 70 (2022)

• Марка блока управления: HALTER

• Модель блока управления: SmartControl

• Сенсорный экран: 21 дюйм

• Программирование: графическое программирование (12 шагов)

• Количество станков с ЧПУ: до 4

• Интерфейс робота: стандартный интерфейс для станков с ЧПУ

• Напряжение питания: 400 В

• Максимальный ток: 16 А / 32 А

• Требуемое давление воздуха: 6,5 бар

• Длина: 2800 мм

• Ширина: 2250 мм

• Высота: 2900 мм

• Вес: 2490 кг / 2800 кг

• Вращающийся погрузочный стол: Да

• Максимальная грузоподъемность загрузочного стола: 3000 кг

Вместимость заготовки:

• Диаметр заготовки: 10–300 мм

• Минимальные размеры заготовки (Д × Ш): 10 × 10 мм

• Максимальные размеры заготовки (Д × Ш): 300 × 300 мм

• Грузоподъемность робота: 35 кг / 70 кг

• Максимальный общий вес на загрузочном столе: 3000 кг

• Максимальное количество заготовок (10–35 мм): 206

• Максимальное количество заготовок (23–55 мм): 112

• Максимальное количество заготовок (23–85 мм): 62

• Максимальное количество заготовок (23–115 мм): 46

• Максимальное количество заготовок (23–175 мм): 28

• Максимальное количество заготовок (23–195 мм): 24

• Максимальное количество заготовок (23–300 мм): 18

Грузоподъёмность вала:

• Диаметр заготовки: 10–40 мм / 10–80 мм

• Минимальные размеры заготовки (Д × Ш): 10 × 10 мм

• Максимальный размер заготовки (Д × Ш): 40 × 40 мм / 80 × 80 мм

• Длина заготовки: 300–600 мм

Установленные опции:

• Универсальный токарный захват Big 70

• Поворотная станция

• Индикатор состояния

• Решетчатая пластина 23–175 мм Big

• Блок интерфейса станка

• Комплект соединительных кабелей для станка

• Сертификат CE на комплектную машину

С манипулятором FANUC:

• Производитель: FANUC

• Модель: M-710iC/70

• Тип робота: промышленный робот

• Количество осей: 6

• Максимальная грузоподъёмность: 70 кг
