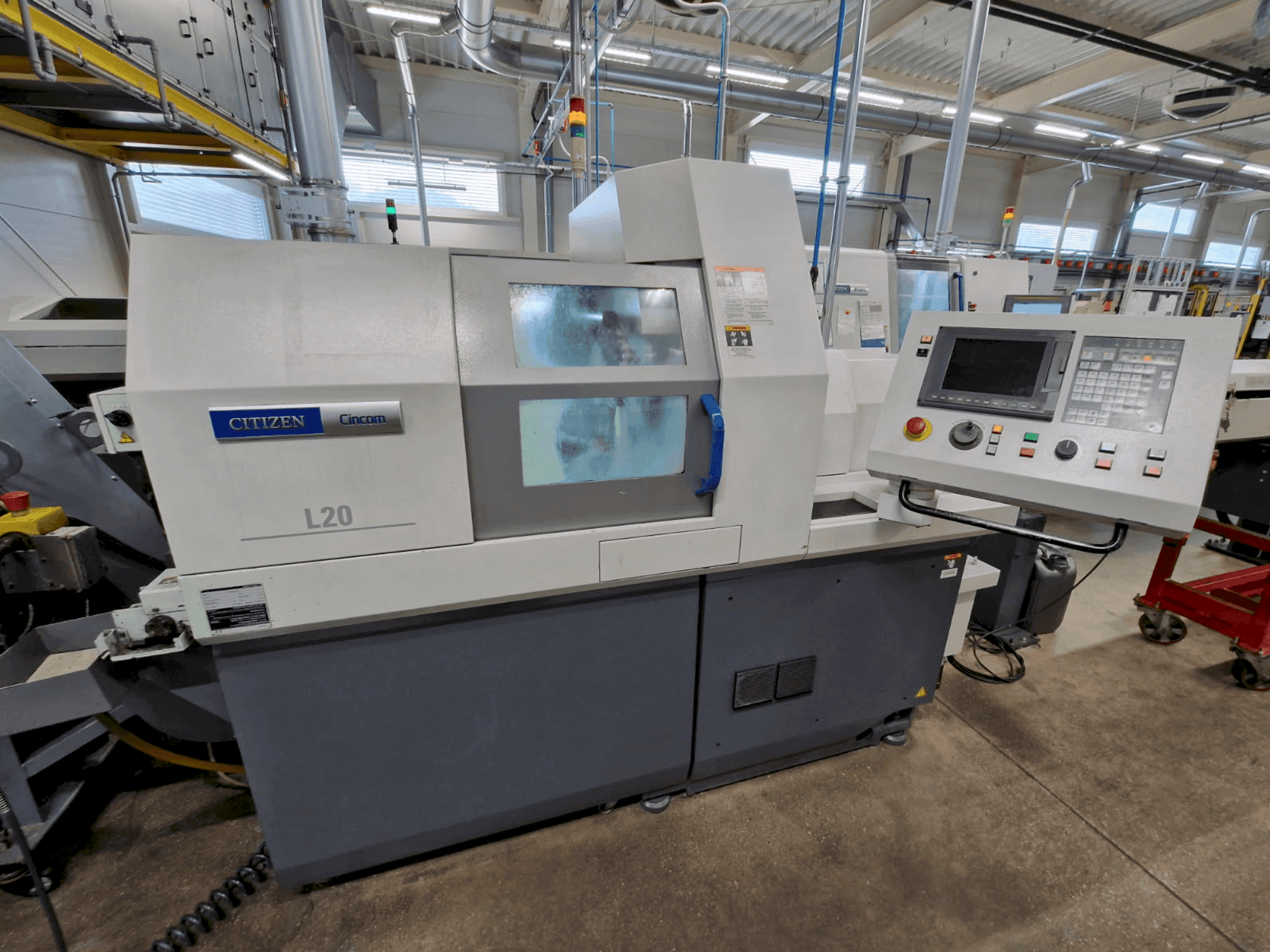

CITIZEN Cincom L20E-2M8 с устройством подачи прутка FMB и транспортером стружки LNS

Станок подходит для эффективной токарной обработки изделий диаметром до 20 мм.

Станок рассчитан на установку до 37 инструментов для обработки сложных изделий.

Комплект инструментальных подсистем:

Вертикальный держатель с 5 инструментами

Вращающиеся инструменты 4-7 для поперечно-радиальной обработки

Сверлильные инструменты 3-9 для фронтальной обработки

0-4 вращающиеся инструменты для контршпинделя

4-10 сверлильные инструменты для контршпинделя

Базовая конфигурация

Основная станина: блочное литье с прочными линейными направляющими (термо- и виброустойчивость)

Главный шпиндель: 10 000 об/мин, ось C, Ø прохода 26 мм (макс. штанга Ø20 мм)

W1: вертикальный держатель с 5 инструментами (12 × 12 × 130 мм)

3× GSC1310 радиальные вращающиеся инструменты ER16 (1 кВт, 7 500 об/мин)

GSE3210 вращающийся блок с регулировкой 0°/90° для фрезерного блока (3× GSC1310 ER16)

Сверлильный блок U124B (2+1) для глубоких отверстий

Контршпиндель: 8 000 об/мин, опциональная ось C, мощность 0,75/1,5 кВт

U153B блок приводного инструмента для контршпинделя (0,75 кВт) + 4× адаптеры SAU819 Ø19,05

Контроллер: Mitsubishi Meldas 700 (ОС Windows, улучшенный процессор, ЖК-дисплей 8,4")

Одновременная обработка на главном и вспомогательном шпинделях

Новая конструкция крышки сдвижной двери, экономия места

Технические данные

Главный шпиндель

Макс. длина точения: 200 мм

Проходной Ø: 26 мм

Макс. диаметр прутка: 20 мм

Скорость: 200-10,000 об/мин

Мощность: 2,2 / 3,7 кВт

Позиционирование: Ось C (0,001°)

Контршпиндель

Макс. диаметр прутка: 20 мм

Скорость: 200-8,000 об/мин

Мощность: 0,75 / 1,5 кВт

Позиционирование: Ось C

Макс. длина заготовки в цанге: 80 мм

Приводные инструменты

Скорость: 200-7,500 об/мин

Мощность: 1 кВт

5 инструментов (вертикальный держатель) + 4-7 радиальных + 3 в Z-направлении

Инструменты

5 инструментов (12 × 12 × 130 мм)

3-позиционный сверлильный блок на контршпинделе (3 × Ø25,4 мм)

Держатели для задней обработки: 3-6 (Ø19,06 мм)

Направляющие

Цанги: E145

Направляющая втулка: Neukomm 22.001

Станок ER16 / ER11

Дополнительное оборудование

• Зажимное устройство Ø25 мм

• Насос 15 бар для промывки контршпинделя

• Адаптеры SAU819 до Ø8 мм

• Трансформатор 3×400В/3×200В, 10 кВт

• Транспортер стружки LNS MH-HB

• Устройство подачи прутка FMB Minimag 20/3200
