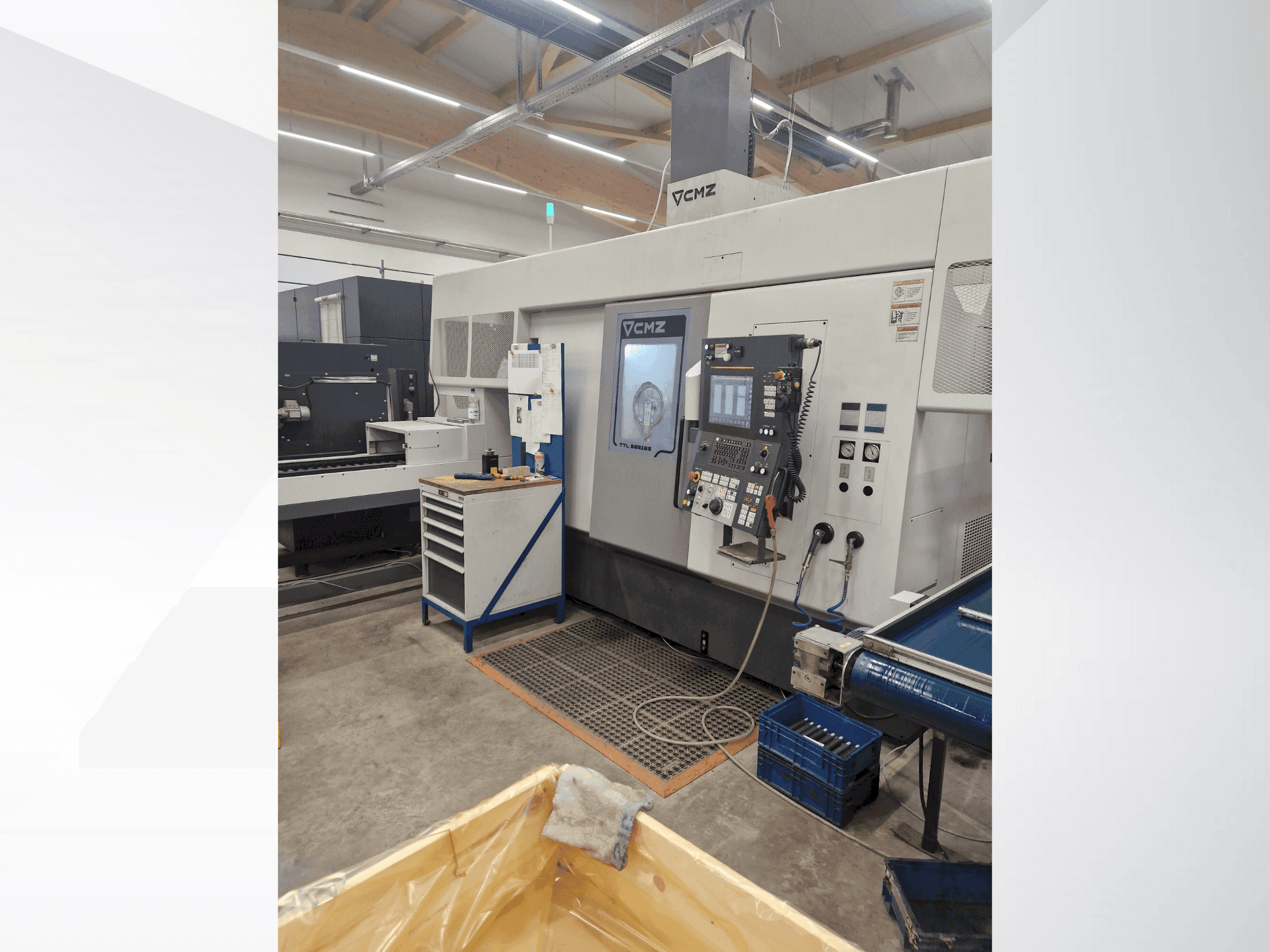

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Преимущества оборудования

Технические преимущества машины

- Напряжение: 400 В переменного тока

- Фазы: 3 + N + PE

- Частота: 50 Гц

- Максимальная мощность: 90 кВА

- Максимальный ток: 125 А

- Давление в пневматической системе: 6 бар

- Язык управления: немецкий

- Система управления: Fanuc (G-коды типа A)

- Оснащение левого шпинделя: система LPS, осевой упор, подача охлаждающей жидкости через шпиндель, цанговый патрон Hainbuch AXFIX 65 (стандарт) 2703/0008

- Оснащение правого шпинделя: система LPS, подача охлаждающей жидкости через шпиндель, задний бабок удлинённой версии для вращающегося центра CM 3, цанговый патрон Hainbuch AXFIX 65 (стандарт) 2703/0008

- Устройство предварительной настройки инструмента: устройство предварительной настройки инструмента входит в комплект

- Удаление стружки: задний конвейер для стружки с двойной цепью

- Верхняя инструментальная револьверная головка (T1): насос охлаждающей жидкости высокого давления с 3 программируемыми ступенями (35, 15 и 6 бар), включая фильтр 75 мкм

- Нижняя инструментальная револьверная головка (T2): насос охлаждающей жидкости высокого давления с 3 программируемыми ступенями (35, 15 и 6 бар), включая фильтр 75 мкм

- Особенности системы смазочно-охлаждающей жидкости: форсунки подачи смазочно-охлаждающей жидкости над шпинделями, форсунка промывки смазочно-охлаждающей жидкости, контроль уровня в баке

- Системы мониторинга: управление сроком службы инструмента, мониторинг нагрузки на инструмент

- Система вытяжки: соединительный фланец Ø150, вытяжной агрегат LTA E120-X1-H с монтажными деталями, шлангами и опорой

- Автоматизация / портальный загрузчик: 3-осевой портальный загрузчик с ЧПУ GL20-11 (ход в обе стороны), сервоуправляемый двойной поворотный захват 2×180° для валовых деталей GLII, специальный кожух портала

- Транспортировка заготовок: держатель заготовок WS-700-3000 с левой передней стороны, WS-700 с 3 рядами V-образных направляющих (по 2 вала в ряду), держатель заготовок CMZ для круглого и квадратного проката (V-образная опора, версия 90°), соединительный интерфейс для разгрузочной ленты заказчика

- Поставляемые держатели инструмента: 8x двойных радиальных держателей для инструментов 20x20 (310.04.092046), 6x держателей для расточных инструментов Ø32 H75 (310.04.092060), 2x TTL/10400/02 осевых держателей для приводных инструментов ER32 с внутренней подачей охлаждающей жидкости 70 бар (12000 об/мин), 2 шт. TTL/10400/09 радиальных держателей для приводных инструментов с внутренней подачей охлаждающей жидкости 70 бар, ER16 (макс. 12 000 об/мин)

- В комплект входят зажимные губки: губки для заготовки (32 мм/30–35 мм, 35 мм/35–40 мм, квадратные 30 мм/30×30 мм), губки для готовой детали (32 мм/30–35 мм, 38–40 мм/35–40 мм, квадратные 30 мм/30 × 30 мм)

- вращающееся смотровое окно / индикатор состояния станка

- Cmz требует сигнала, указывающего, что деталь можно разместить / выходной сигнал, указывающий, что конвейер может свободно двигаться
